384

Programmation: Usinage multiaxes

12.2 La f

onction PLANE: Inclinaison du plan d'usinag

e (option de logiciel 1)

Paramètres d'introduction

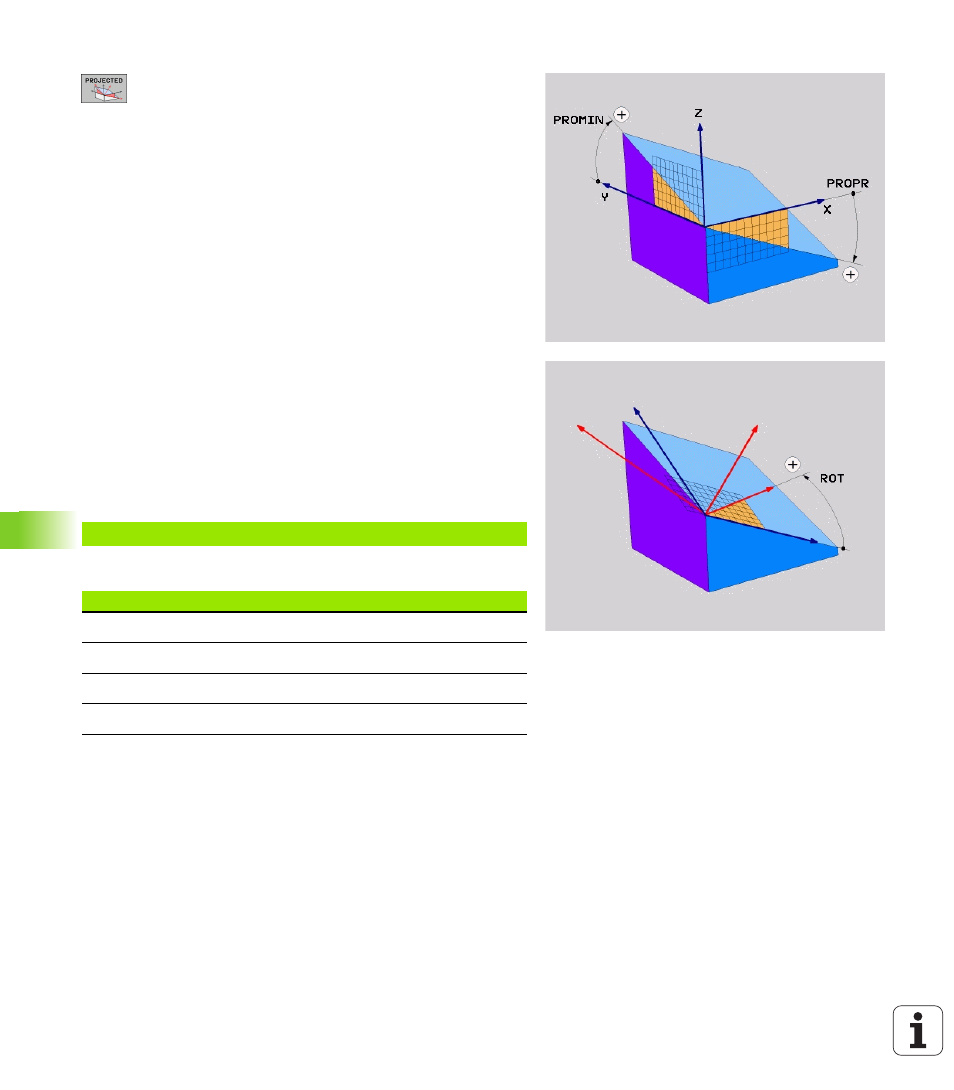

U

Angle proj. 1er plan de coord.?

: Angle projeté du

plan d'usinage incliné dans le 1er plan de
coordonnées du système de coordonnées machine
(Z/X avec axe d'outil Z, cf. figure en haut et à droite).
Plage d'introduction -89.9999° à +89.9999°. L'axe 0°
est l'axe principal du plan d'usinage actif (X avec axe
d'outil Z, sens positif, cf. figure en haut et à droite)

U

Angle proj. 2ème plan de coord.?

: Angle projeté

dans le 2ème plan de coordonnées du système de
coordonnées machine (Y/Z avec axe d'outil Z, cf.
figure en haut et à droite). Plage d'introduction
-89.9999° à +89.9999°. L'axe 0° est l'axe auxiliaire du
plan d'usinage actif (Y avec axe d'outil Z)

U

Angle ROT du plan incliné?

: Rotation du système de

coordonnées incliné autour de l'axe d'outil incliné (par
analogie, correspond à une rotation avec le cycle 10
ROTATION). Avec l'angle de rotation, vous pouvez
déterminer de manière simple le sens de l'axe
principal du plan d'usinage (X avec axe d'outil Z, Z
avec axe d'outil Y, cf. figure de droite, au centre).
Plage d'introduction 0° à +360°

U

Poursuivre avec les propriétés de positionnement (cf.

„Définir le comportement de positionnement de la
fonction PLANE” à la page 394)

Séquence CN

Abréviations utilisées

5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 .....

Abréviation

Signification

PROJECTED

de l'anglais projected = projeté

PROPR

principle plane: Plan principal

PROPR

minor plane: Plan auxiliaire

PROPR

rotation
