156 Programmation: Outils
5.2 Données d'outils
5.2 Données d'outils

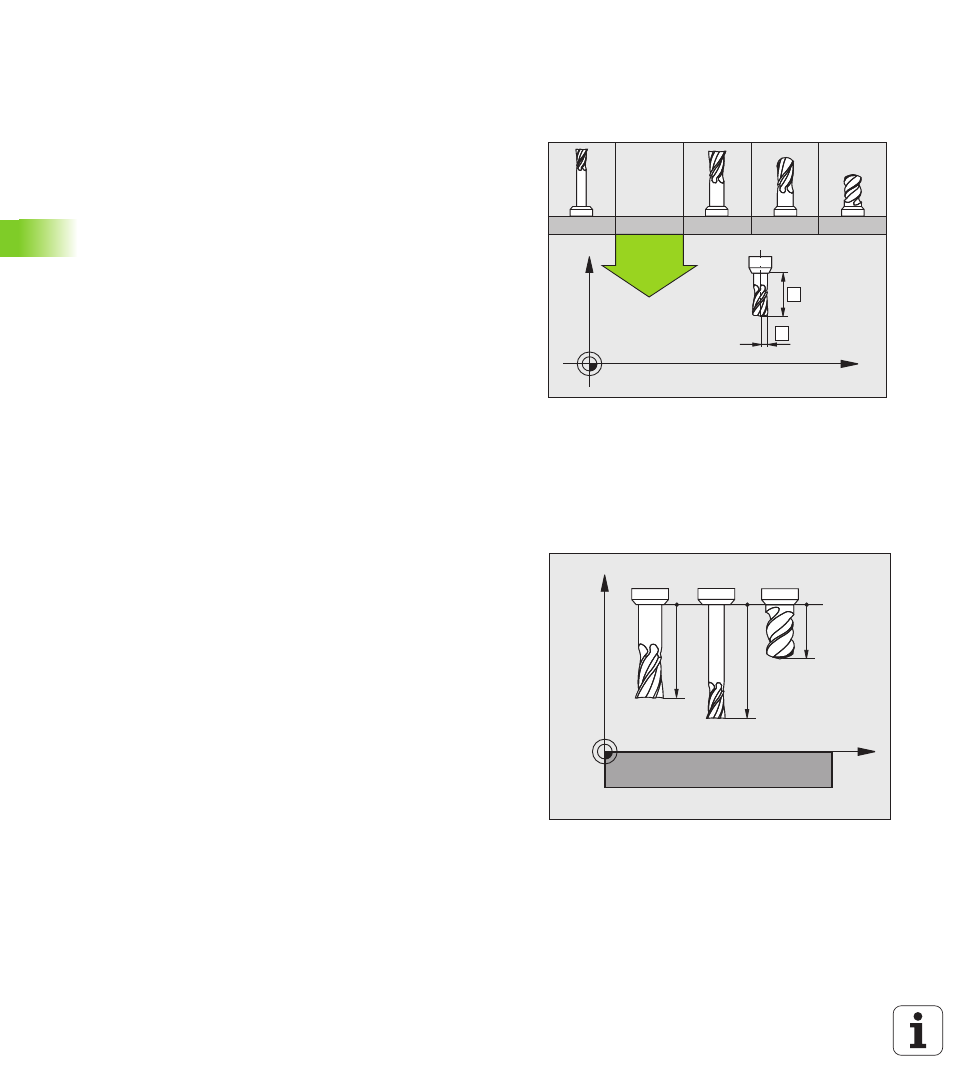

Conditions requises pour la correction d'outil
Habituellement, vous programmez les coordonnées d'opérations de
contournage en prenant la cotation de la pièce sur le plan. Pour que la
TNC calcule la trajectoire du centre de l'outil et soit donc en mesure
d'exécuter une correction d'outil, vous devez introduire la longueur et
le rayon de chaque outil utilisé.
Vous pouvez introduire les données d'outils soit directement dans le
programme à l'aide de la fonction G99, soit séparément dans les
tableaux d'outils. Si vous introduisez les données d'outils dans les
tableaux, vous disposez alors d'autres informations relatives aux
outils. Lors de l'exécution du programme d'usinage, la TNC prend en
compte toutes les informations programmées.
Numéro d'outil, nom d'outil
Chaque outil porte un numéro entre 0 et 32767. Si vous travaillez avec
les tableaux d’outils, vous pouvez en outre attribuer des noms aux
outils. Les noms des outils peuvent comporter jusqu’à 16 caractères.
L’outil de numéro 0 est défini comme outil zéro; il a pour longueur L=0
et pour rayon R=0. A l'intérieur des tableaux d'outils, vous devez
également définir l'outil T0 par L=0 et R=0.
Longueur d'outil L
Introduisez systématiquement la longueur d'outil L comme longueur
absolue se référant au point de référence de l'outil. Pour de
nombreuses fonctions utilisées en liaison avec l'usinage multiaxes, la
TNC doit disposer impérativement de la longueur totale de l'outil.
Rayon d'outil R
Introduisez directement le rayon d’outil R.
Z
X
1 18 13 12 8
R
L
8
Z
X
L3
L2
L1
