3.2 Ouverture et introduction de
programmes
Structure d'un programme CN en format
DIN/ISO
Un programme d’usinage est constitué d’une série de séquences de

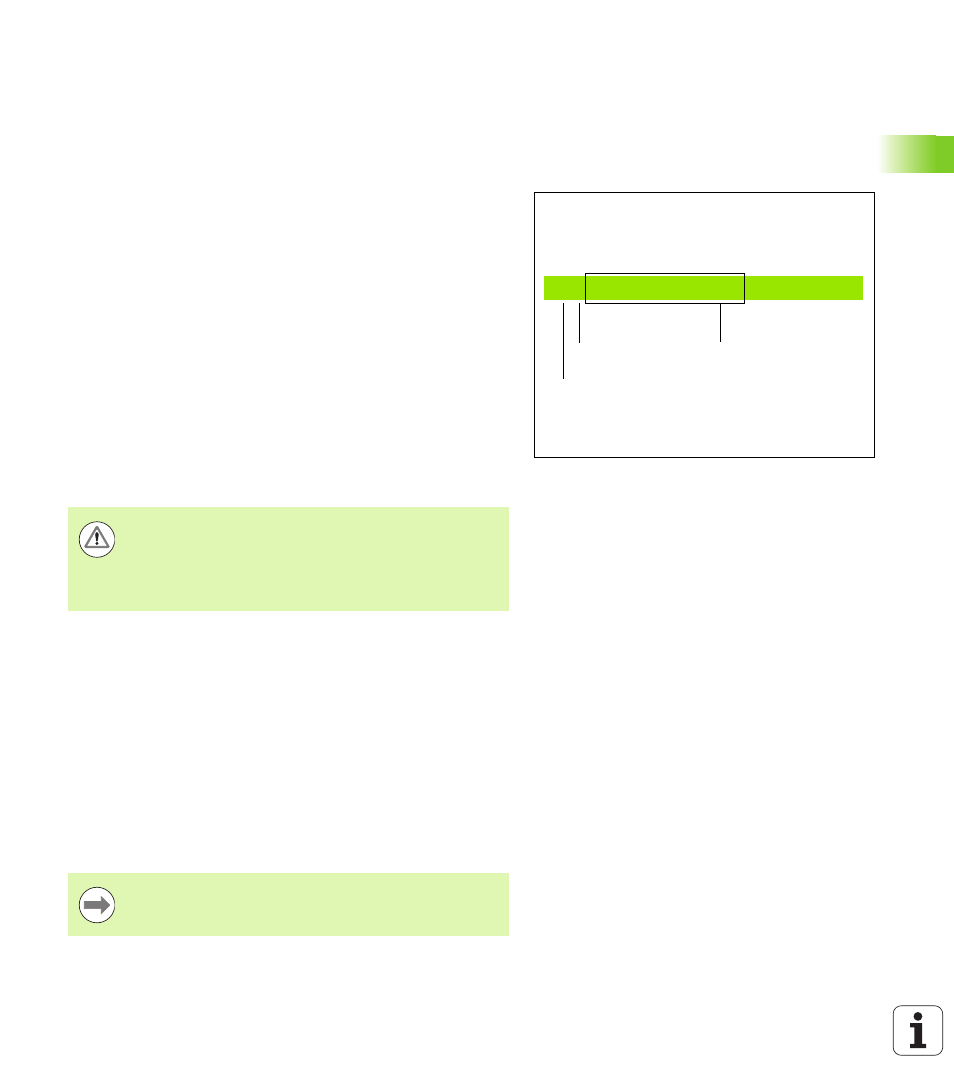

programme. La figure de droite indique les éléments d’une séquence.
La TNC numérote automatiquement les séquences d’un programme
d’usinage en fonction de MP220. MP7220 définit le pas de
numérotation des séquences.
La première séquence d'un programme comporte %, le nom du
programme et l'unité de mesure utilisée.
Les séquences suivantes renferment les informations concernant:
„ la pièce brute
„ les appels d'outils
„ l'approche d'une position de sécurité
„ les avances et vitesses de rotation
„ les déplacements de contournage, cycles et autres fonctions
La dernière séquence d'un programme comporte N99999999, le nom
du programme et l'unité de mesure utilisée.
Définition de la pièce brute: G30/G31
Immédiatement après avoir ouvert un nouveau programme, vous
définissez une pièce parallélépipédique non usinée. Pour définir après-
coup la pièce brute, appuyez sur la touche SPEC FCT, puis sur la
softkey BLK FORM. La TNC a besoin de cette définition pour effectuer
les simulations graphiques. Les faces du parallélépipède ne doivent
pas avoir une longueur dépassant 100 000 mm. Elles sont parallèles
aux axes X, Y et Z. Cette pièce brute est définie par deux de ses coins:
„ Point MIN G30: La plus petite coordonnée X,Y et Z du
parallélépipède; à programmer en valeurs absolues
„ Point MAX G31: La plus grande coordonnée X, Y et Z du
parallélépipède; programmer en valeurs absolues ou incrémentales
N10 G00 G40 X+10 Y+5 F100 M3
Numéro de
séquence
Fonction de
contournage Mots
Séquence
Danger de collision!
HEIDENHAIN vous recommande, après l'appel d'outil,
d'aborder systématiquement une position de sécurité à
partir de laquelle la TNC peut effectuer le positionnement
pour l'usinage sans risque de collision!
La définition de la pièce brute n'est indispensable que si
vous désirez tester graphiquement le programme!
