6.2 Pr
incipes des f
onctions de cont
our
nag
e
Introduction de plus de trois coordonnées

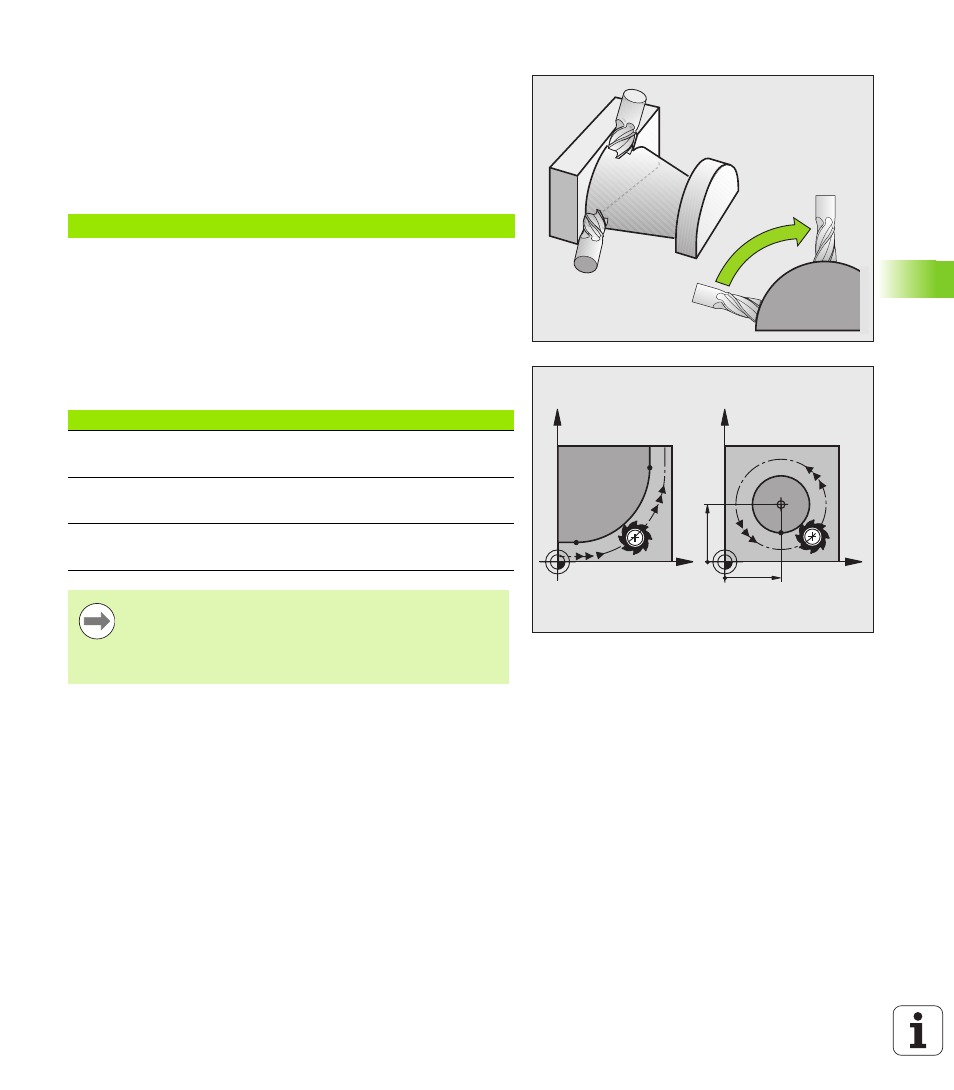

La TNC peut commander jusqu'à 5 axes simultanément (option du
logiciel) Lors d'un usinage sur 5 axes, la commande déplace
simultanément, par exemple, 3 axes linéaires et 2 axes rotatifs.
Le programme d’usinage pour ce type d’usinage est habituellement
délivré par un système CFAO et ne peut pas être élaboré sur la
machine.
Exemple:
Cercles et arcs de cercle
Pour les déplacements circulaires, la TNC déplace simultanément
deux axes de la machine: L'outil se déplace par rapport à la pièce en
suivant une trajectoire circulaire. Pour les déplacements circulaires,
vous pouvez introduire un centre de cercle CC.
Avec les fonctions de contournage des arcs de cercle, vous pouvez
programmer des cercles dans les plans principaux: Le plan principal
doit être défini dans TOOL CALL avec la définition de l'axe de broche:
N123 G01 G40 X+20 Y+10 Z+2 A+15 C+6 F100 M3 *
X
Y
X
Y
CC
X
CC
Y
CC
Axe de broche Plan principal
(G17) XY, également
UV, XV, UY
(G18) ZX, également
WU, ZU, WX
(G19) YZ, également
VW, YW, VZ
Vous programmez aussi les cercles non parallèles au plan
principal à l'aide de la fonction „Inclinaison du plan
d'usinage“ (cf. Manuel d'utilisation des cycles, cycle 19
PLAN D'USINAGE), ou avec les paramètres Q (cf.
„Principe et vue d’ensemble des fonctions”, page 252).
