iTNC 530 HEIDENHAIN 83
2.4 Af
fic
h
ag
es d'état

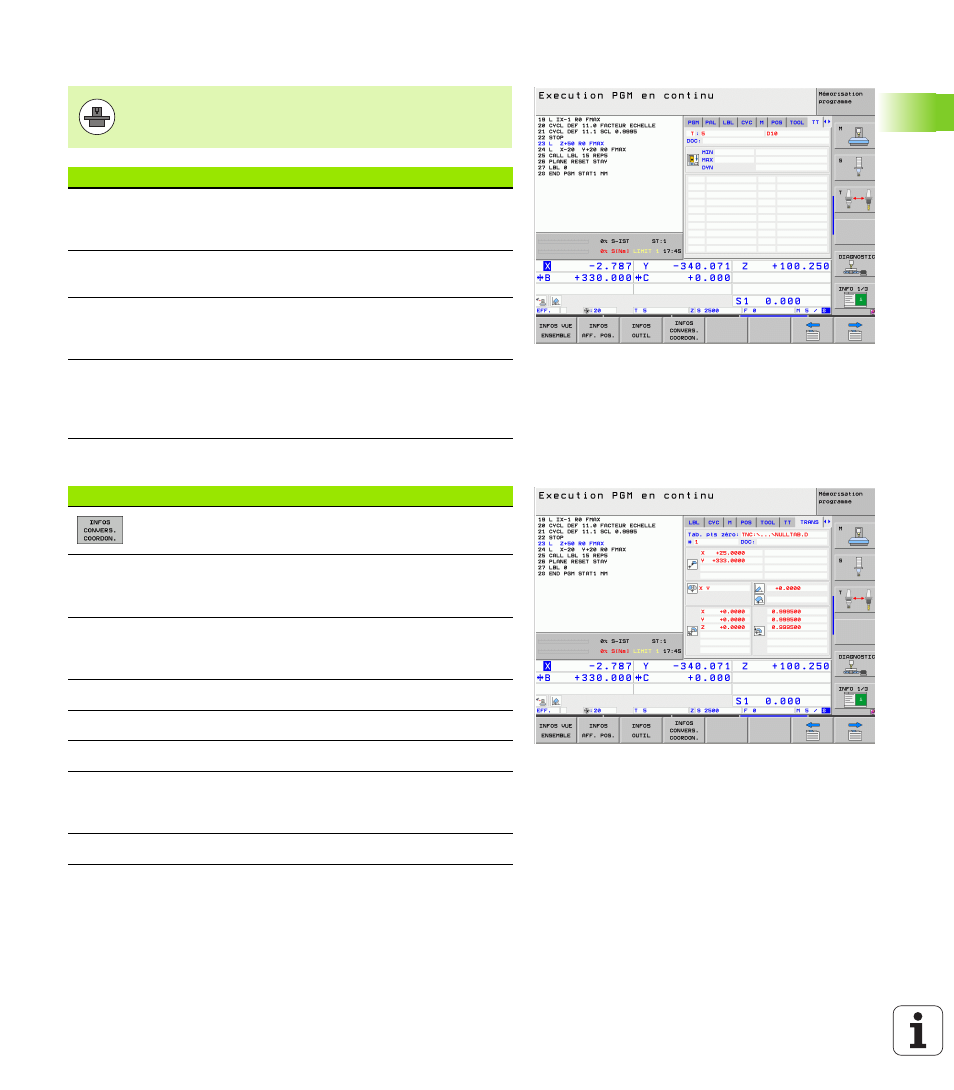

Etalonnage d'outils (onglet TT)
Conversion de coordonnées (onglet TRANS)
Cf. Manuel d'utilisation des cycles, cycles de conversion de
coordonnées.
La TNC n'affiche l'onglet TT que si cette fonction est
active sur votre machine.
Softkey Signification
Sélection
directe
impossible Numéro de l'outil à étalonner
Affichage indiquant si l'étalonnage porte sur le
rayon ou la longueur de l'outil
Valeurs MIN et MAX d'étalonnage des différentes
dents et résultat de la mesure avec l'outil en
rotation (DYN).
Numéro de la dent de l'outil avec sa valeur de
mesure. L'étoile située derrière la valeur de
mesure indique que la tolérance admissible
contenue dans le tableau d'outils a été dépassée
Softkey Signification
Nom du tableau de points zéro actif
Numéro du point zéro actif (#), commentaire issu
de la ligne active du numéro de point zéro actif
(DOC) du cycle G53
Décalage actif du point zéro (cycle G54); la TNC
peut afficher un décalage actif du point zéro sur 8
axes à la fois
Axes réfléchis (cycle G28)
Rotation de base active
Angle de rotation actif (cycle G73)
Facteur échelle actif / facteurs échelles (cycles
G72); la TNC peut afficher un facteur échelle actif
sur 6 axes à la fois
Centre de l'étirement centrique
