iTNC 530 HEIDENHAIN 181
5.3 Cor
rection d'outil

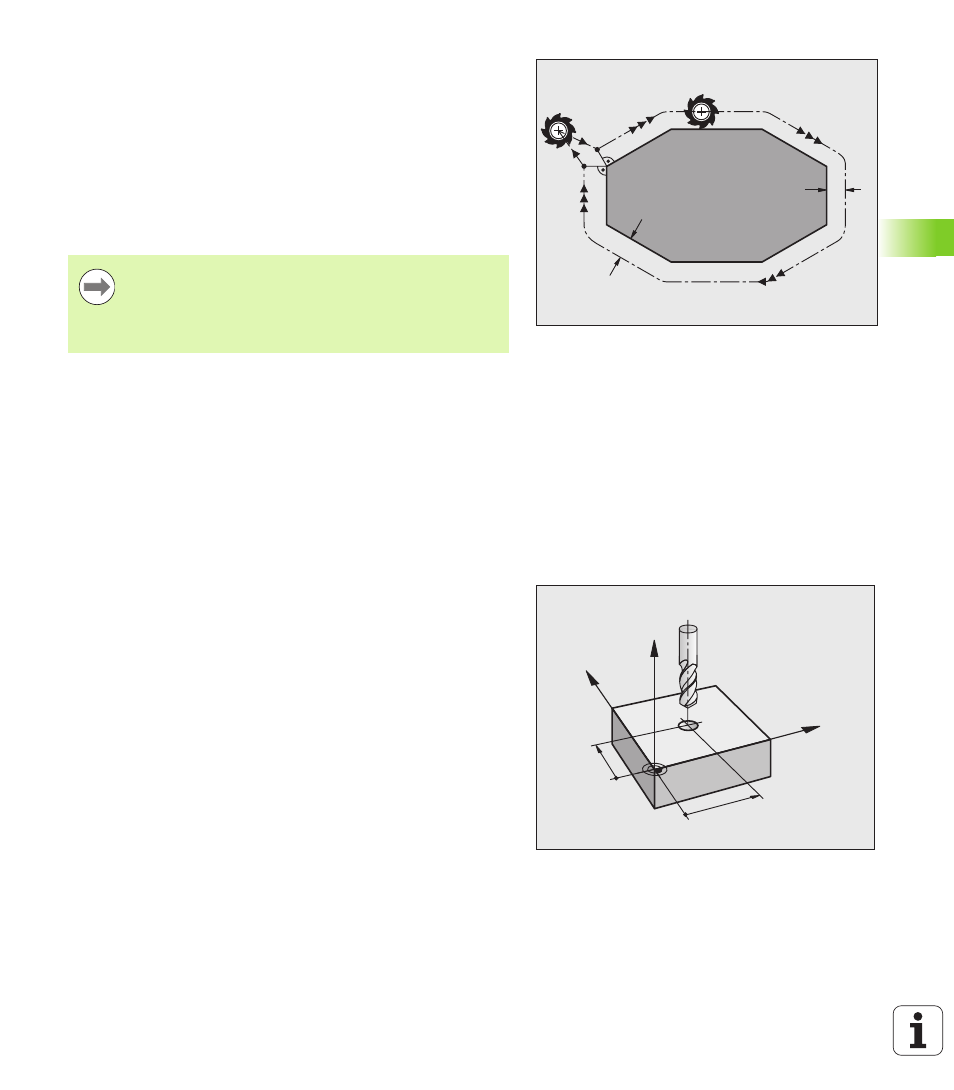

Correction du rayon d'outil
La séquence de programme pour un déplacement d’outil contient:
„ G41 ou G42 pour une correction de rayon
„ G43 ou G44, pour une correction de rayon lors d'un déplacement
paraxial
„ G40 si aucune correction de rayon ne doit être exécutée
La correction de rayon devient active dès qu’un outil est appelé et
déplacé dans une séquence linéaire dans le plan d’usinage avec G41
ou G42.
Pour une correction de rayon, la TNC tient compte des valeurs Delta
aussi bien en provenance de la séquence T que du tableau d'outils:
Valeur de correction = R + DR
TOOL CALL
+ DR
TAB
avec
Contournages sans correction de rayon: G40
L'outil se déplace dans le plan d'usinage avec son centre situé sur la
trajectoire programmée ou jusqu'aux coordonnées programmées.
Application: Perçage, pré-positionnement.
R
R
G40
G41
La TNC annule la correction de rayon dans le cas où vous:
„ programmez une séquence linéaire avec G40
„ programmez un PGM CALL
„ sélectionnez un nouveau programme PGM MGT
R : Rayon d'outil R dans la séquence G99 ou le tableau
d'outils
DR
TOOL CALL
: Surépaisseur DR pour rayon dans séquence T (non
prise en compte par l'affichage de position)
DR
TAB:
Surépaisseur DR pour rayon dans le tableau
d'outils
Y
X
Z
X
Y
