iTNC 530 HEIDENHAIN 203
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes

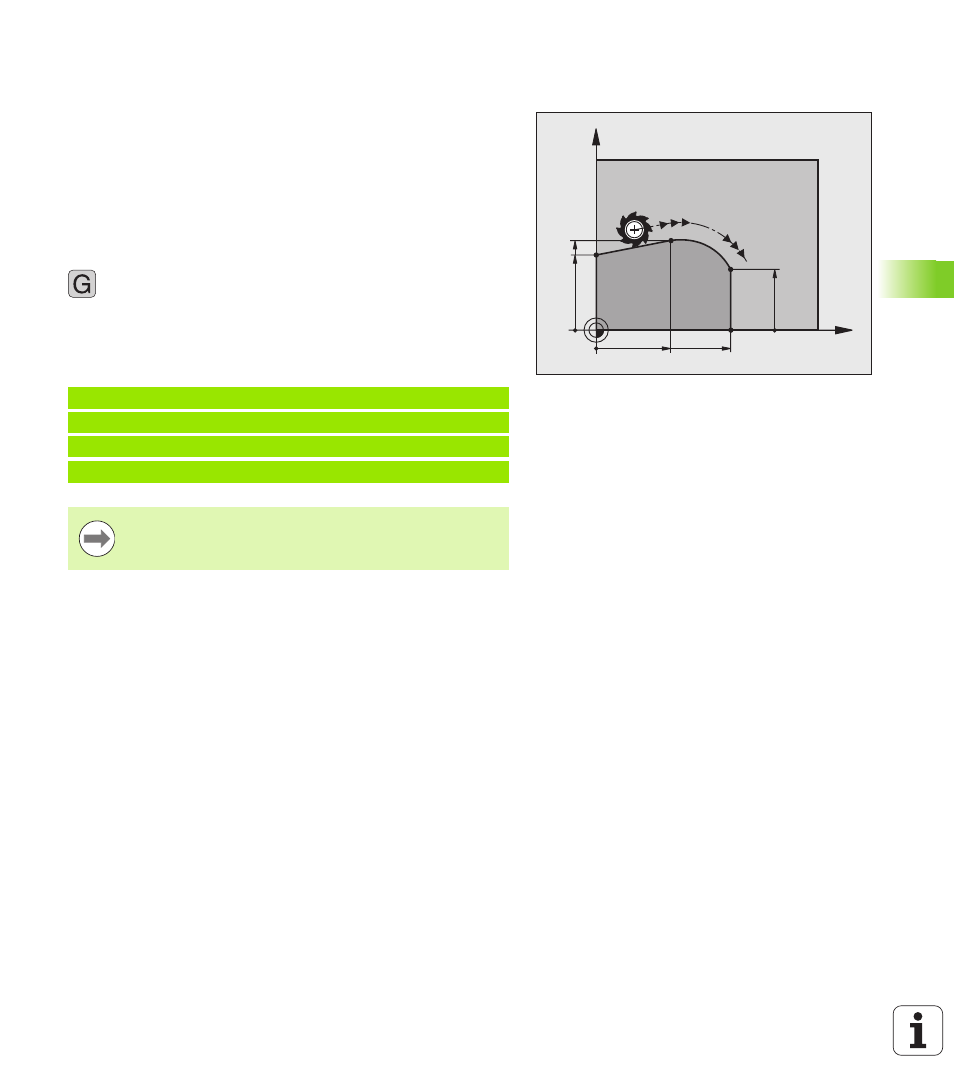

Trajectoire circulaire G06 avec raccordement
tangentiel
L'outil se déplace sur un arc de cercle qui se raccorde par
tangentement à l'élément de contour programmé précédemment.
Un raccordement est dit „tangentiel“ lorsqu'il n'y a ni coin ni coude à
l'intersection des éléments du contour qui s'interpénètrent ainsi d'une
manière continue.
Programmez directement avant la séquence G06 l'élément de contour
sur lequel se raccorde l'arc de cercle par tangentement. Il faut pour
cela au minimum deux séquences de positionnement
U Coordonnées du point final de l'arc de cercle, si
nécessaire:
U Avance F
U Fonction auxiliaire M
Exemple de séquences CN
X
Y
25 45
25
30
20
N70 G01 G41 X+0 Y+25 F300 M3 *
N80 X+25 Y+30 *
N90 G06 X+45 Y+20 *
G01 Y+0 *
La séquence G06 et l'élément de ce contour programmé
auparavant doivent contenir les deux coordonnées du
plan dans lequel l’arc de cercle doit être exécuté!
6
