iTNC 530 HEIDENHAIN 237
8.2 Sous-pr
ogr
ammes
8.2 Sous-programmes

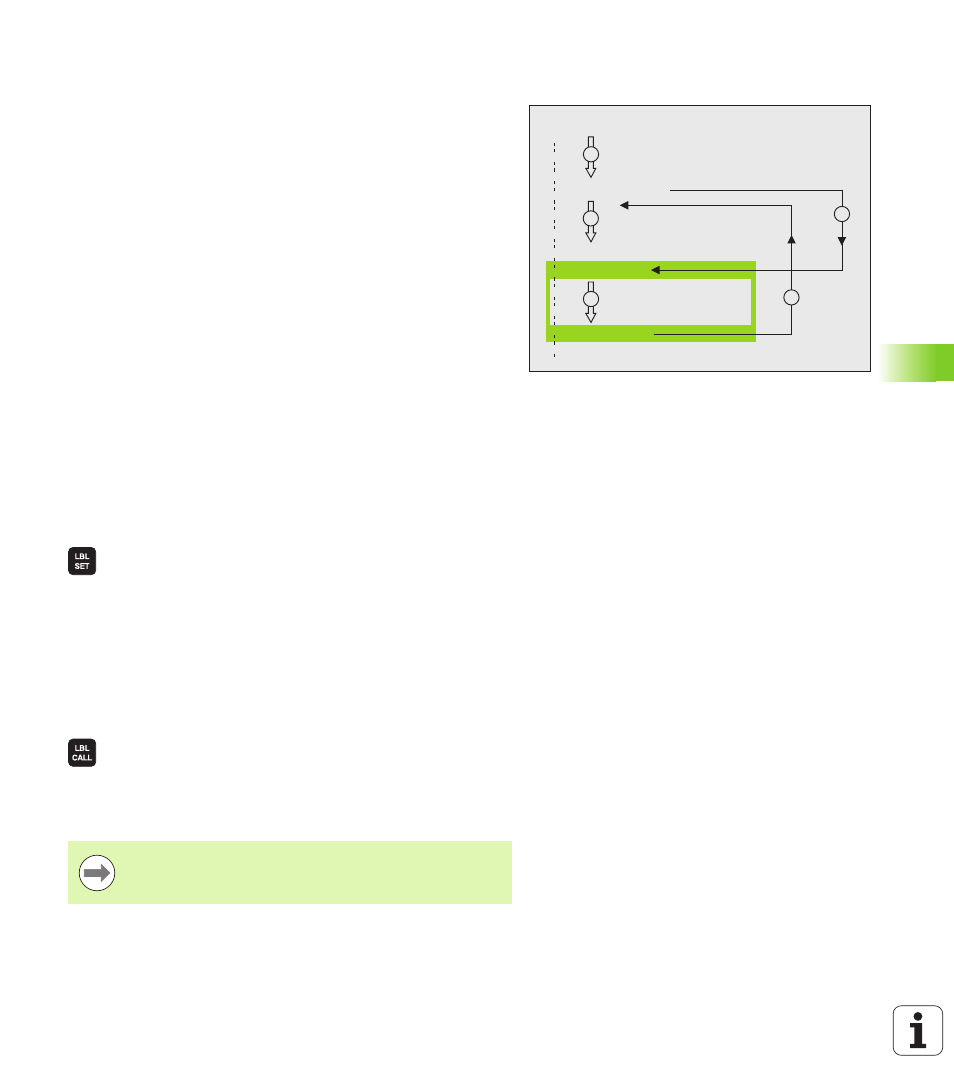

Méthode
1 La TNC exécute le programme d'usinage jusqu'à l'appel d'un sous-
programme Ln,0
2 A partir de cet endroit, la TNC exécute le sous-programme appelé
jusqu'à sa fin G98 L0
3 Puis, la TNC poursuit le programme d'usinage avec la séquence
suivant l'appel du sous-programme Ln,0
Remarques concernant la programmation
„ Un programme principal peut contenir jusqu’à 254 sous-
programmes
„ Vous pouvez appeler les sous-programmes dans n’importe quel
ordre et autant de fois que vous le désirez
„ Un sous-programme ne peut pas s’appeler lui-même
„ Programmer les sous-programmes à la fin du programme principal
(derrière la séquence avec M2 ou M30)
„ Si des sous-programmes sont situés dans le programme d'usinage
avant la séquence avec M2 ou M30, ils seront exécutés au moins
une fois sans qu'il soit nécessaire de les appeler
Programmer un sous-programme
U Marquer le début: Appuyer sur la touche LBL SET
U Introduire le numéro du sous-programme. Si vous
désirez utiliser des noms de LABEL: Appuyez sur la
softkey LBL NAME pour commuter vers
l'introduction de texte
U Marquer la fin: Appuyer sur la touche LBL SET et
introduire le numéro de label „0“
Appeler un sous-programme
U Appeler le sous-programme: Appuyer sur LBL CALL
U Numéro de label : Introduire le numéro de label du
sous-programme à appeler. Si vous désirez utiliser
des noms de LABEL: Appuyez sur la softkey LBL
NAME pour commuter vers l'introduction de texte
% ...
L1,0
G00 Z+100 M2
G98 L1 *
G98 L0 *
N99999 % ...
1
2
3
R
S
G98 L 0 n’est pas autorisé dans la mesure où il correspond
à l’appel de la fin d’un sous-programme.
