Programmer un contour simple

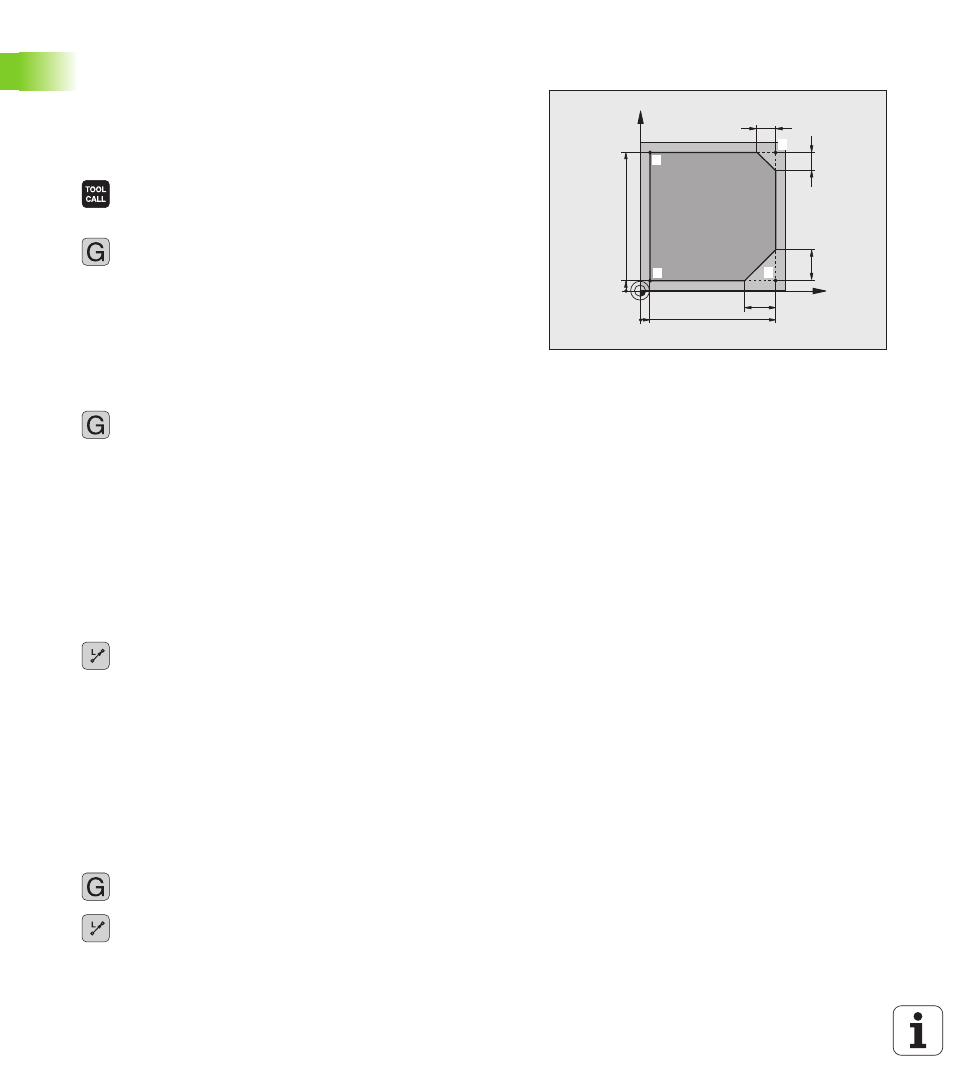

Le contour représenté ci-contre sur la figure doit faire l'objet d'un seul
fraisage périphérique à la profondeur 5 mm. Vous avez déjà défini la
pièce brute. Après avoir ouvert une boîte de dialogue avec une touche
de fonction, introduisez toutes les données que vous demande la TNC
en en-tête de l'écran.
U Appeler l'outil: Introduisez les données de l'outil.
Validez l'introduction avec la touche ENT. Ne pas
oublier l'axe d'outil
U Dégager l'outil: Appuyer sur la touche d'axe orange Z
pour dégager dans l'axe d'outil et introduisez la valeur
correspondant à la position à aborder, par exemple
250. Valider avec la touche ENT
U Correct.rayon: RL/RR/sans corr.? Valider avec la
touche ENT: Ne pas activer la correction de rayon
U Fonction auxiliaire M? Valider avec la touche END:
La TNC enregistre la séquence de déplacement
introduite
U Prépositionner l'outil dans le plan d'usinage: Appuyez
sur la touche d'axe orange X et introduisez la valeur
correspondant à la position à aborder, par exemple
-20
U Appuyez sur la touche d'axe orange Y et introduisez la
valeur correspondant à la position à aborder, par
exemple -20. Valider avec la touche ENT
U Correct.rayon: RL/RR/sans corr.? Valider avec la
touche ENT: Ne pas activer la correction de rayon
U Fonction auxiliaire M? Valider avec la touche END:
La TNC enregistre la séquence de déplacement
introduite
U Déplacer l'outil à la profondeur: Appuyez sur la touche
d'axe orange et introduisez la valeur correspondant à
la position à aborder, par exemple -5. Valider avec la
touche ENT
U Correct.rayon: RL/RR/sans corr.? Valider avec la
touche ENT: Ne pas activer la correction de rayon
U Avance F=? Introduire l'avance de positionnement, par
ex. 3000 mm/min., valider avec la touche ENT
U Fonction auxiliaire M? Activer la broche et
l'arrosage, par ex. M13, valider avec la touche END: La
TNC enregistre la séquence de déplacement
introduite
U Aborder le contour: Définir le rayon d'arrondi du
cercle d'entrée
U Usiner le contour, aborder le point du contour 2 : Il
suffit d'introduire les informations qui varient, par
conséquent uniquement la coordonnée Y 95 et de
valider avec la touche END. Enregistrer les données
X
Y
9 5
95
5
10
10
20
20
1 4
2
3
0
0
26
