398 Programmation: Usinage multiaxes
12.3 Usinag
e cinq ax
es a
v
e
c TC
PM dans le plan incliné
12.3 Usinage cinq axes avec TCPM
dans le plan incliné
Fonction
En liaison avec les nouvelles fonctions PLANE et avec M128, vous
pouvez réaliser un usinage cinq axes avec TCPM sur un plan
d'usinage incliné. Pour cela, vous disposez de deux définitions
possibles:
„ Usinage cinq axes par déplacement incrémental d'un axe rotatif
„ Usinage cinq axes par vecteurs normaux

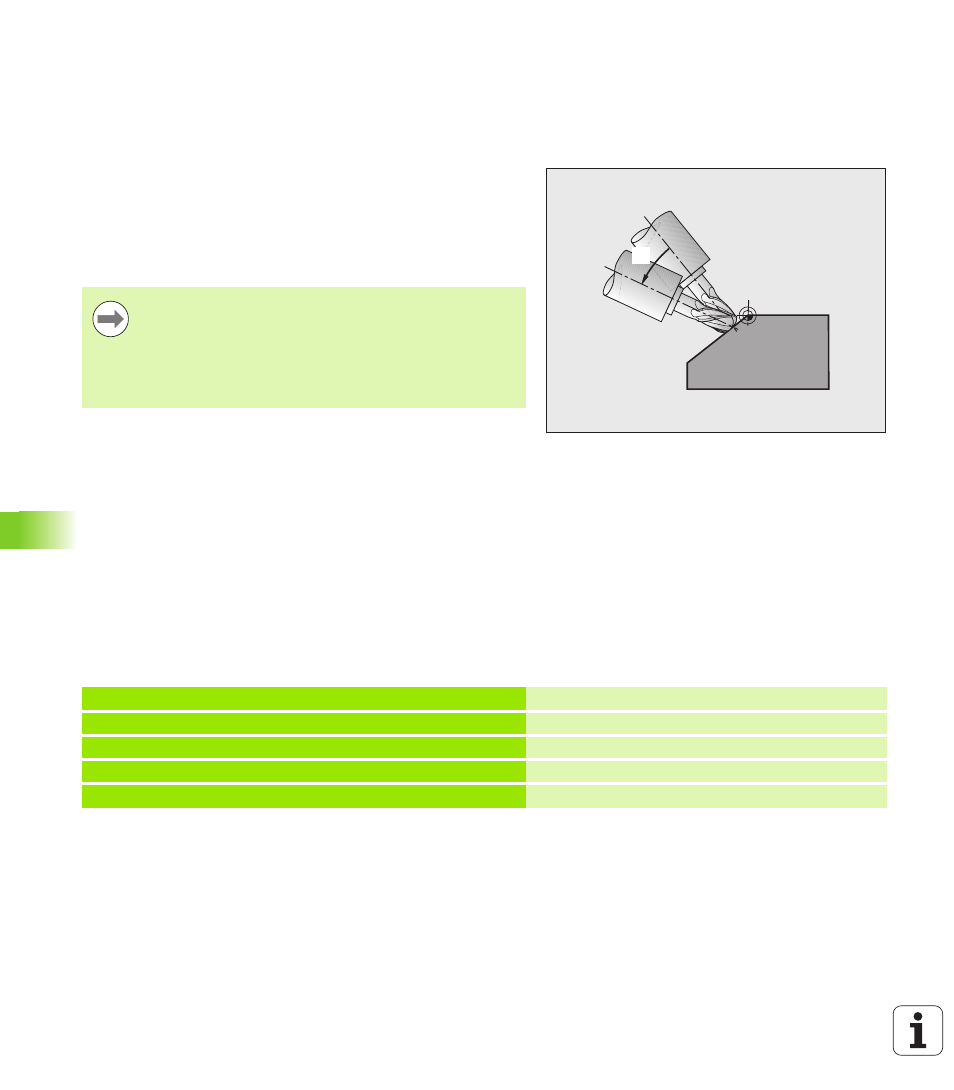

Usinage cinq axes par déplacement incrémental
d'un axe rotatif
U Dégager l'outil
U Activer M128
U Définir une fonction PLANE au choix. Tenir compte du
comportement de positionnement
U Au moyen d'une séquence linéaire, déplacer en incrémental l'axe
d'orientation désiré dans l'axe correspondant
Exemples de séquences CN:
IB
L'usinage cinq axes avec TCPM dans le plan incliné ne
peut être réalisé qu'en utilisant des fraises à bout
hémisphérique.
Sur les têtes/tables pivotantes à 45°, vous pouvez
également définir l'angle d'orientation comme angle dans
l'espace. Utilisez pour cela FUNCTION TCPM.
...
N12 G00 G40 Z+50 M128 * Positionnement à hauteur de sécurité, activer M128
N13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE DIST50 F900 * Définir la fonction PLANE et l'activer
N14 G01 G91 F1000 B-17 * Régler l'angle d'orientation
... Définir l'usinage dans le plan incliné
