iTNC 530 HEIDENHAIN 225
7.
1 Exploitation de fic
h
iers DXF (option de logiciel)
Sélectionner et enregistrer le contour

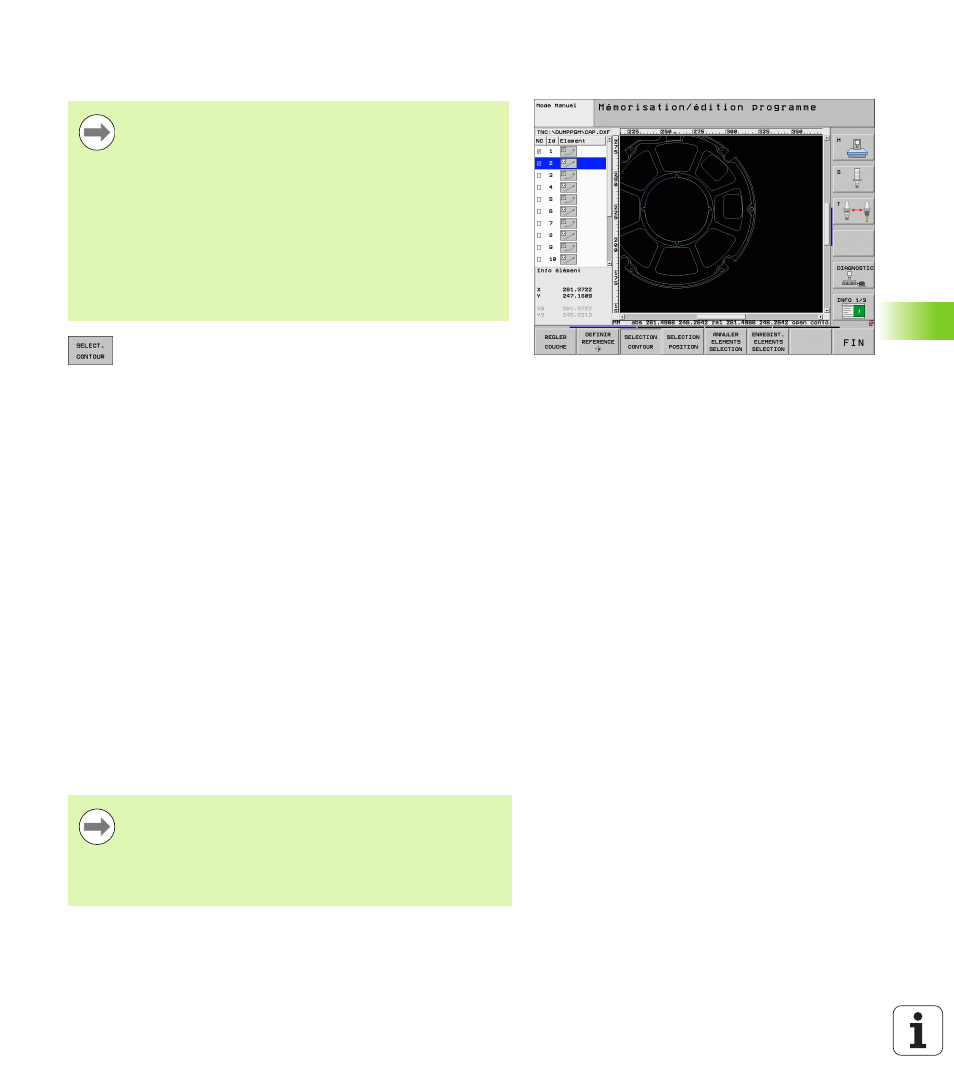

U Sélectionner le mode de sélection du contour: La TNC
occulte les couches affichées dans la fenêtre de
gauche et active la fenêtre de droite permettant de
sélectionner le contour
U Pour sélectionner un élément de contour: Avec la
touche gauche de la souris, cliquer sur l'élément de
contour désiré. La TNC affiche en bleu l'élément
marqué: Pour l'élément marqué, la TNC affiche
simultanément un symbole (cercle ou droite) dans la
fenêtre de gauche
U Pour marquer l'élément suivant: Avec la touche
gauche de la souris, cliquer sur l'élément de contour
désiré. La TNC affiche en bleu l'élément marqué:
Lorsque d'autres éléments de contour peuvent être
marqués sans ambiguïté dans le sens de trajectoire
choisi, la TNC les affiche en vert. Cliquez sur le dernier
élément vert pour valider tous les éléments dans le
programme de contour. La TNC affiche dans la
fenêtre de gauche tous les éléments marqués. La
TNC affiche les éléments encore marqués en vert
sans cocher la colonne NC. La TNC n'enregistre pas de
tels éléments dans le programme de contour
U Si nécessaire, vous pouvez désactiver la sélection
d'éléments marqués; pour cela, cliquez à nouveau sur
l'élément dans la fenêtre de droite tout en maintenant
actionnée la touche CTRL
Pour sélectionner un contour, vous devez utiliser le
touchpad du clavier de la TNC ou bien une souris
raccordée sur le port USB.
Si vous n'utilisez pas le programme de contour en mode
smarT.NC
, lorsque vous sélectionnez le contour, vous
devez alors définir le sens de la trajectoire de manière à ce
qu'il corresponde au sens d'usinage souhaité.
Sélectionnez le premier élément de contour de manière à
ce que l'approche se fasse sans risque de collision.
Si les éléments de contour sont très rapprochés les uns
des autres, utiliser la fonction zoom.
Lorsque vous avez sélectionné les polylignes, la TNC
affiche un numéro d'identification à deux niveaux dans la
fenêtre de gauche. Le premier numéro correspond au
numéro courant de l'élément de contour et le second
numéro, au numéro d'élément de la polyligne
correspondante issu du fichier DXF.
