224 Programmation: Prélèvement de données dans des fichiers DXF
7.
1 Exploitation de fic
h
iers DXF (option de logiciel)

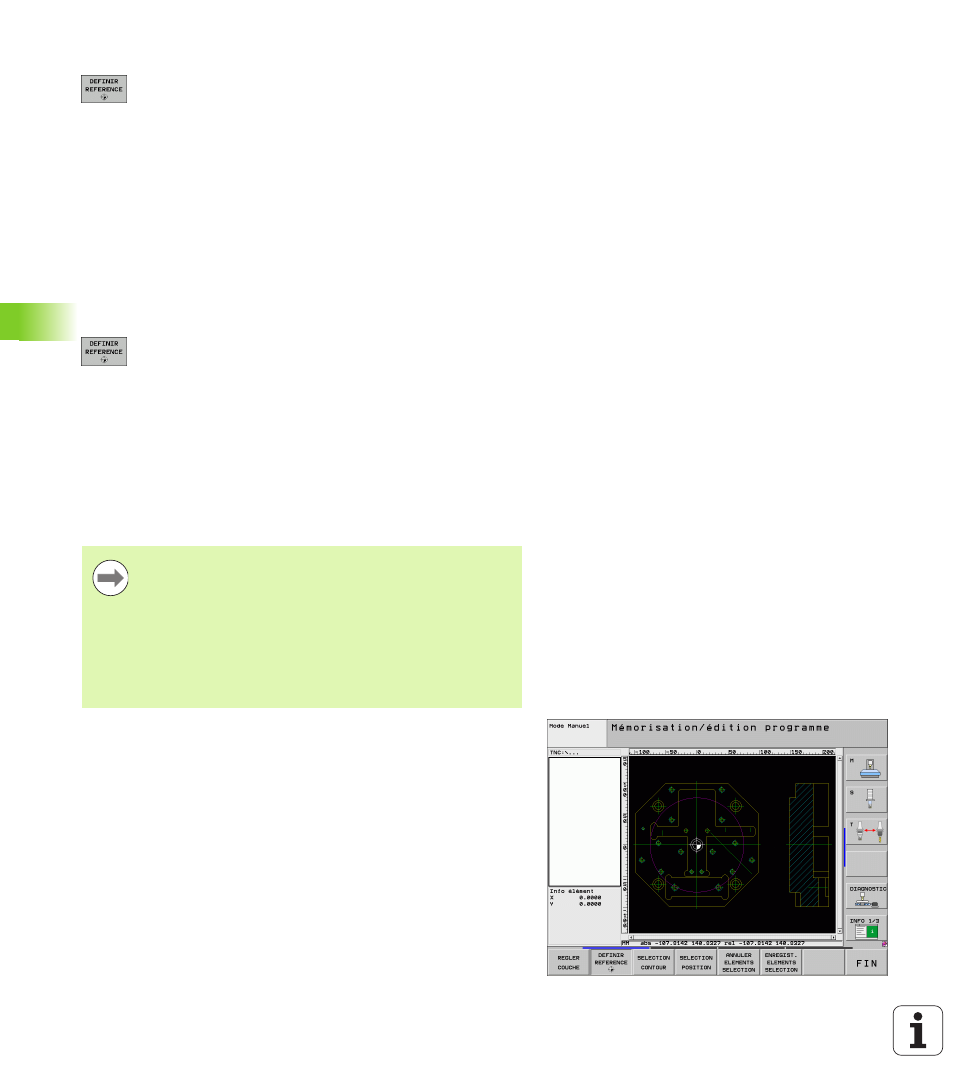

Sélectionner le point de référence sur un seul élément
U Sélectionner le mode pour définir le point de
référence
U Avec la touche gauche de la souris, cliquez sur
l'élément sur lequel vous voulez définir le point de
référence: La TNC affiche avec une étoile les points
de référence sélectionnables situés sur l'élément
marqué
U Cliquer sur l'étoile correspondant au point de
référence à sélectionner: La TNC inscrit le symbole
du point de référence à l'endroit sélectionné. Si
l'élément marqué est trop petit, utiliser si nécessaire
la fonction zoom
Sélectionner comme point de référence le point d'intersection de
deux éléments
U Sélectionner le mode pour définir le point de
référence
U Avec la touche gauche de la souris, cliquer sur le
premier élément (droite, cercle entier ou arc de
cercle): La TNC affiche avec une étoile les points de
référence sélectionnables situés sur l'élément
marqué
U Avec la touche gauche de la souris, cliquer sur le
deuxième élément (droite, cercle entier ou arc de
cercle): La TNC inscrit le symbole du point de
référence sur le point d'intersection
Informations relatives aux éléments
La TNC affiche en bas et à gauche de l'écran l'éloignement du point
de référence sélectionné par rapport au point zéro du plan.
La TNC calcule aussi le point d'intersection de 2 éléments
lorsqu'il est situé dans le prolongement d'un élément.
Si la TNC doit calculer plusieurs points d'intersection, elle
sélectionne alors le point d'intersection le plus proche de
l'endroit où l'on a cliqué avec la souris sur le deuxième
élément.
Si la TNC ne peut pas calculer de point d'intersection, elle
annule dans ce cas un élément qui est déjà marqué.
