200 Programmation: Programmer les contours
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes

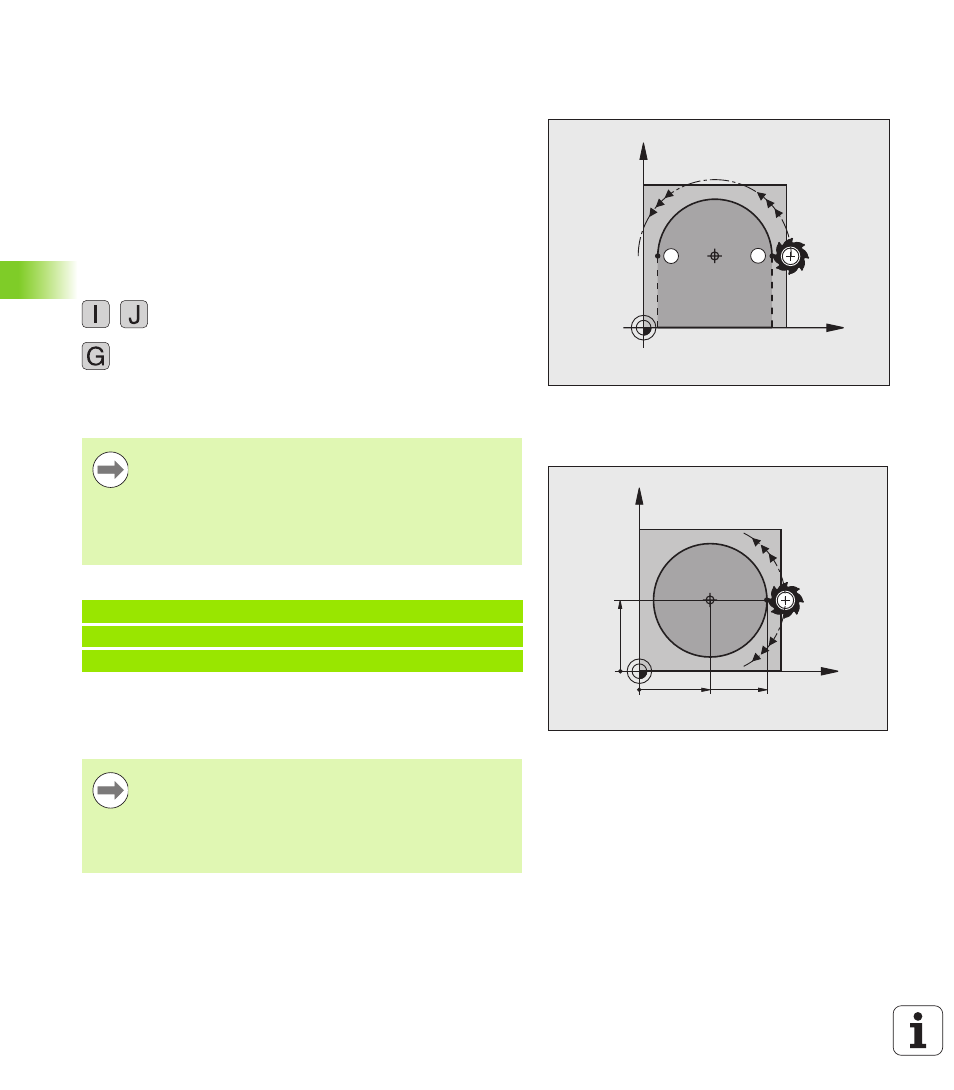

Trajectoire circulaire C autour du centre de
cercle CC
Définissez le centre de cercle I, J avant de programmer la trajectoire
circulaire. La dernière position d'outil avant la trajectoire circulaire
correspond au point de départ de la trajectoire circulaire.
Sens de rotation
„ Sens horaire: G02
„ Sens anti-horaire: G03
„ Sans indication du sens de rotation: G05. La TNC se déplace sur la
trajectoire circulaire dans le dernier sens programmé.
U Déplacer l’outil sur le point initial de la trajectoire circulaire
U Introduire les coordonnées du centre de cercle
U Introduire les coordonnées du point final de l'arc de
cercle, si nécessaire:
U Avance F
U Fonction auxiliaire M
Exemple de séquences CN
Cercle entier
Pour le point final, programmez les mêmes coordonnées que celles du
point initial.
S E
X
Y
CC
X
Y
25 45
25
CC
DR+
DR–
La TNC parcourt normalement les déplacements
circulaires dans le plan d'usinage actif. Si vous
programmez des cercles qui ne sont pas situés dans le
plan d'usinage actif, par exemple G2 Z... X... avec l'axe
d'outil Z et avec pivotement simultané du déplacement, la
TNC décrit un cercle dans l'espace, par conséquent un
cercle sur trois axes.
N50 I+25 J+25 *
N60 G01 G42 X+45 Y+25 F200 M3 *
N70 G03 X+45 Y+25 *
Le point initial et le point final du déplacement circulaire
doivent se situer sur la trajectoire circulaire.
Tolérance d’introduction: Jusqu’à 0.016 mm
(paramétrable dans PM7431).
Cercle le plus petit que la TNC peut parcourir: 0.0016 µm.
