iTNC 530 HEIDENHAIN 199
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes

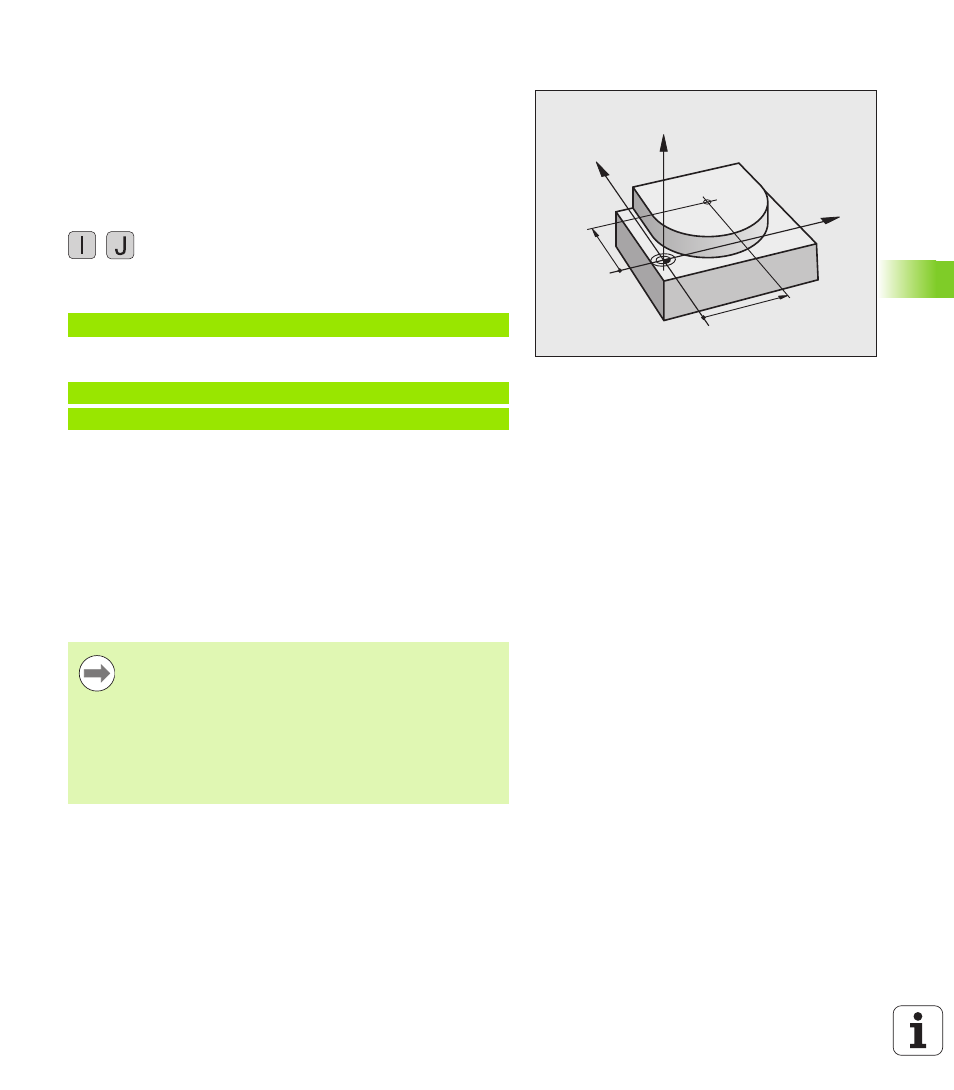

Centre de cercle I, J
Vous définissez le centre du cercle des trajectoires circulaires que
vous programmez avec les fonctions G02, G03 ou G05. Pour cela:
„ introduisez les coordonnées cartésiennes du centre du cercle dans
le plan d'usinage ou
„ validez la dernière position programmée ou
„ validez les coordonnées avec la touche „VALIDATION DE LA
POSITION EFFECTIVE“
U Introduire les coordonnées du centre du cercle ou
pour valider la dernière position programmée,
introduire: G29
Exemple de séquences CN
ou
Les lignes 10 et 11 du programme ne se réfèrent pas à la figure ci-
contre.
Durée de l’effet
Le centre du cercle reste défini jusqu'à ce que vous programmiez un
nouveau centre de cercle. Vous pouvez également définir un centre de
cercle pour les axes auxiliaires U, V et W.
Introduire le centre de cercle en valeur incrémentale
Une coordonnée introduite en valeur incrémentale pour le centre du
cercle se réfère toujours à la dernière position d'outil programmée.
CC
Z
Y
X
X
CC
Y
CC
N50 I+25 J+25 *
N10 G00 G40 X+25 Y+25 *
N20 G29 *
Avec CC, vous désignez une position comme centre de
cercle: L'outil ne se déplace pas jusqu'à cette position.
Le centre du cercle correspond simultanément au pôle
pour les coordonnées polaires.
Si vous désirez définir des axes paraxiaux comme pôle,
appuyez tout d'abord sur la touche I (J) du clavier ASCII,
puis sur la touche d'axe orange de l'axe paraxial
correspondant.
