190 Programmation: Programmer les contours
6.2 Pr
incipes des f
onctions de cont
our
nag
e

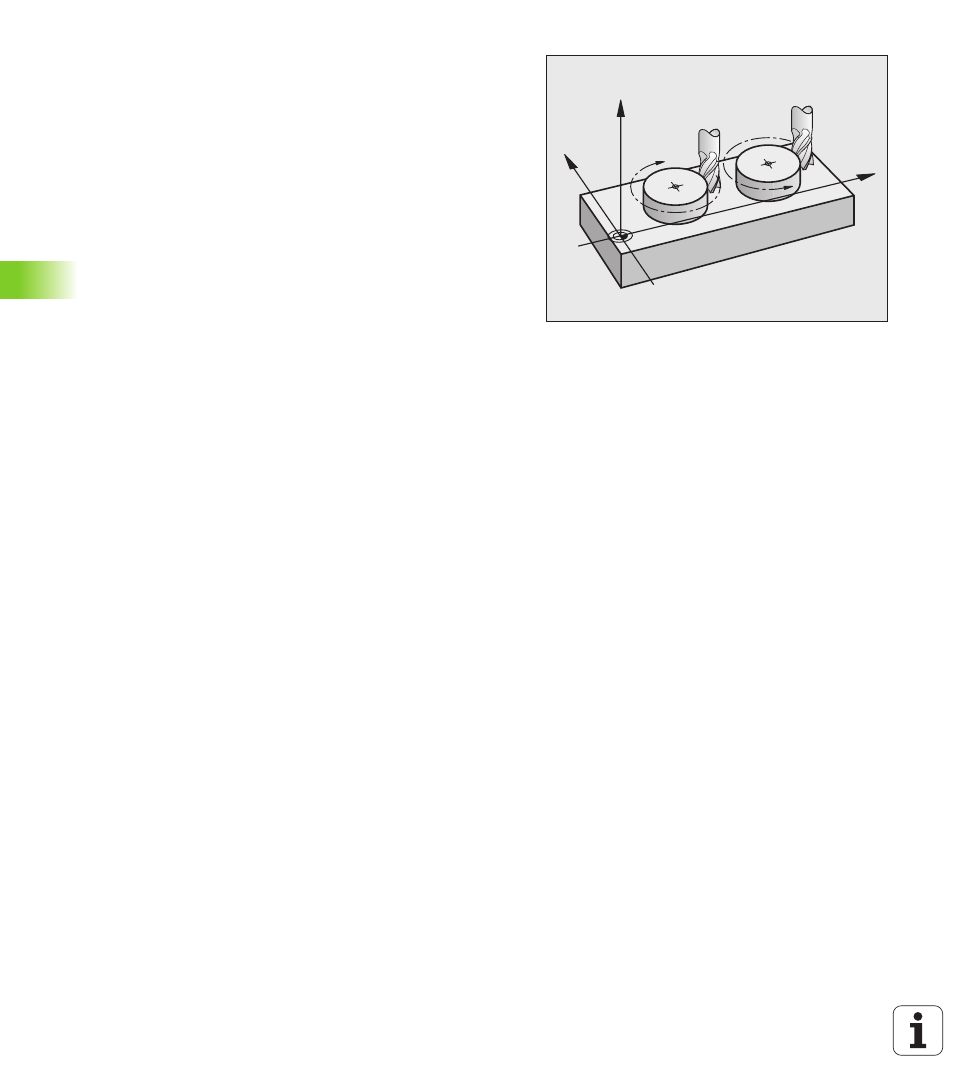

Sens de rotation DR pour les déplacements circulaires
Pour les déplacements circulaires sans raccordement tangentiel à
d'autres éléments du contour, introduisez le sens de rotation de la
manière suivante:
Rotation sens horaire: G02/G12
Rotation sens anti-horaire: G03/G13
Correction de rayon
La correction de rayon doit être dans la séquence vous permettant
d'aborder le premier élément du contour. Vous ne devez pas activer
une correction de rayon dans une séquence de trajectoire circulaire.
Auparavant, programmez-la dans une séquence linéaire (cf.
„Contournages - Coordonnées cartésiennes”, page 195).
Prépositionnement
Au début d’un programme d’usinage, prépositionnez l’outil de manière
à éviter que l’outil et la pièce ne soient endommagés.
G02/G12
G03/G13
X
Z
Y
