230 Programmation: Prélèvement de données dans des fichiers DXF
7.
1 Exploitation de fic
h
iers DXF (option de logiciel)
Sélection rapide des positions de perçage en tirant sur un cadre
de sélection avec la souris

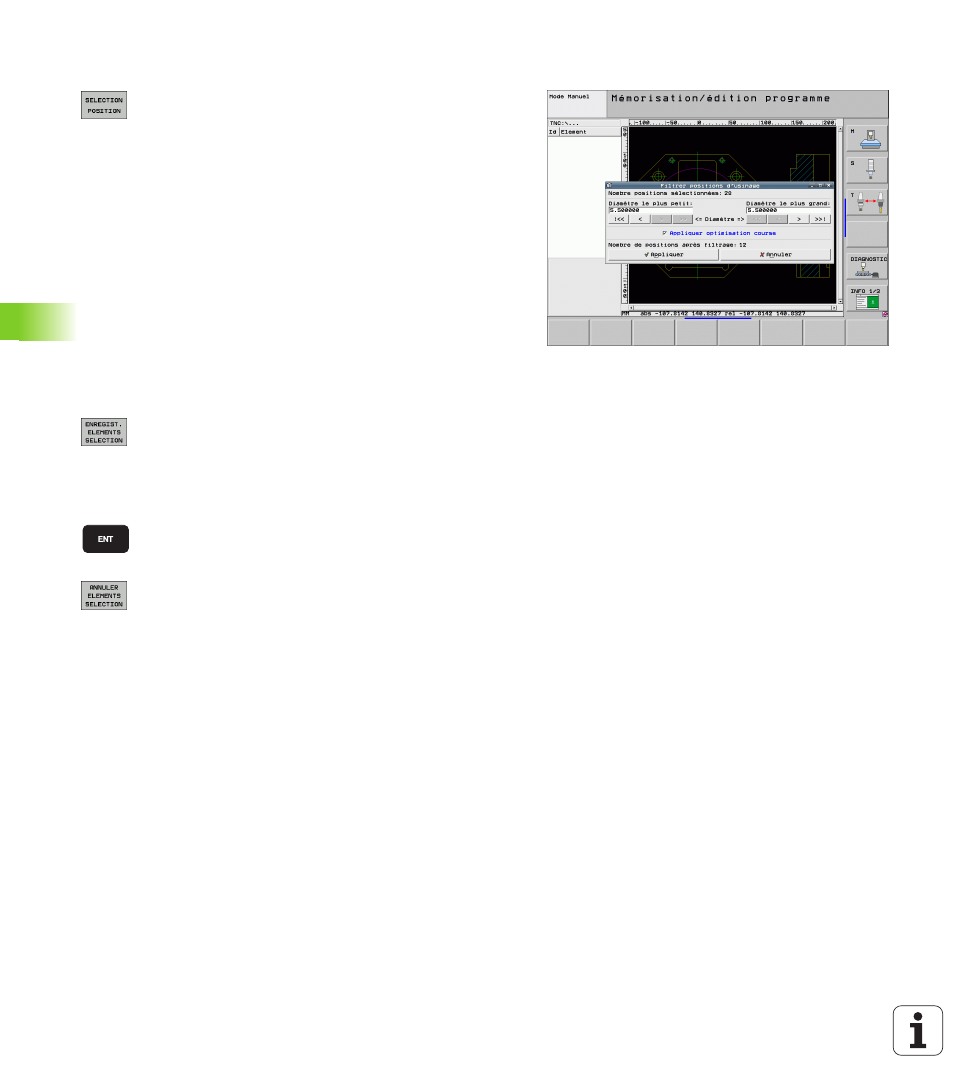

U Sélectionner le mode de sélection de la position
d'usinage: La TNC occulte les couches affichées dans
la fenêtre de gauche et active la fenêtre de droite
permettant de sélectionner la position
U Appuyer sur la touche Maj du clavier et avec la touche
gauche de la souris, tirer sur un cadre de sélection
dans lequelle la TNC doit valider comme positions de
perçage tous les centres de cercle: La TNC affiche
une fenêtre vous permettant de filtrer les trous en
fonction de leur taille
U Configurer le filtre (cf. „Configuration du filtre” à la
page 232) et valider avec le bouton Utiliser: La TNC
valide les positions sélectionnées dans la fenêtre de
gauche (affichage d'un symbole en forme de point)
U Si nécessaire, vous pouvez désactiver la sélection
d'éléments marqués; pour cela, tirez sur un nouveau
cadre de sélection mais en maintenant actionnée la
touche CTRL
U Enregistrer les positions d'usinage sélectionnées
dans un fichier de points: La TNC ouvre une fenêtre
auxiliaire où vous pouvez introduire librement un nom
de fichier. Par défaut: Nom du fichier DXF Si le nom
du fichier DXF contient des trémas ou espaces, la
TNC remplace ces caractères par un tiret inférieur.
U Valider l'introduction: La TNC enregistre le
programme de contour dans le même répertoire que
celui où se trouve le fichier DXF
U Pour sélectionner d'autres positions d'usinage et les
enregistrer dans un autre fichier: Appuyer sur la
softkey ANNULER ÉLÉMENTS SÉLECTION et
effectuer la sélection tel que décrit précédemment
