17.6 Interface Ethernet
Introduction
En standard, la TNC est équipée d'une carte Ethernet pour relier la
commande en tant que client à votre réseau. La TNC transfère les
données au moyen de la carte Ethernet
„ en protocole smb (server message block) pour systèmes
d'exploitation Windows ou
„ en utilisant la famille de protocoles TCP/IP (Transmission Control
Protocol/Internet Protocol) et à l'aide du NFS (Network File System).
La TNC gère également le protocole NFS V3 qui permet d'atteindre
des vitesses de transmission des données encore supérieures
Possibilités de raccordement
Vous pouvez relier la carte Ethernet de la TNC par le raccordement
RJ45 (X26,100BaseTX ou 10BaseT) à votre réseau ou bien
directement sur un PC. Le raccordement est séparé galvaniquement
de l'électronique de la commande.
Pour le raccordement 100BaseTX ou 10BaseT, utilisez un câble
Twisted Pair pour relier la TNC à votre réseau.
PC
TNC
10BaseT / 100BaseTx
La longueur maximale du câble entre la TNC et un nœud
de jonction dépend de la classe de qualité du câble ainsi
que de sa gaine et du type de réseau (100BaseTX ou
10BaseT).

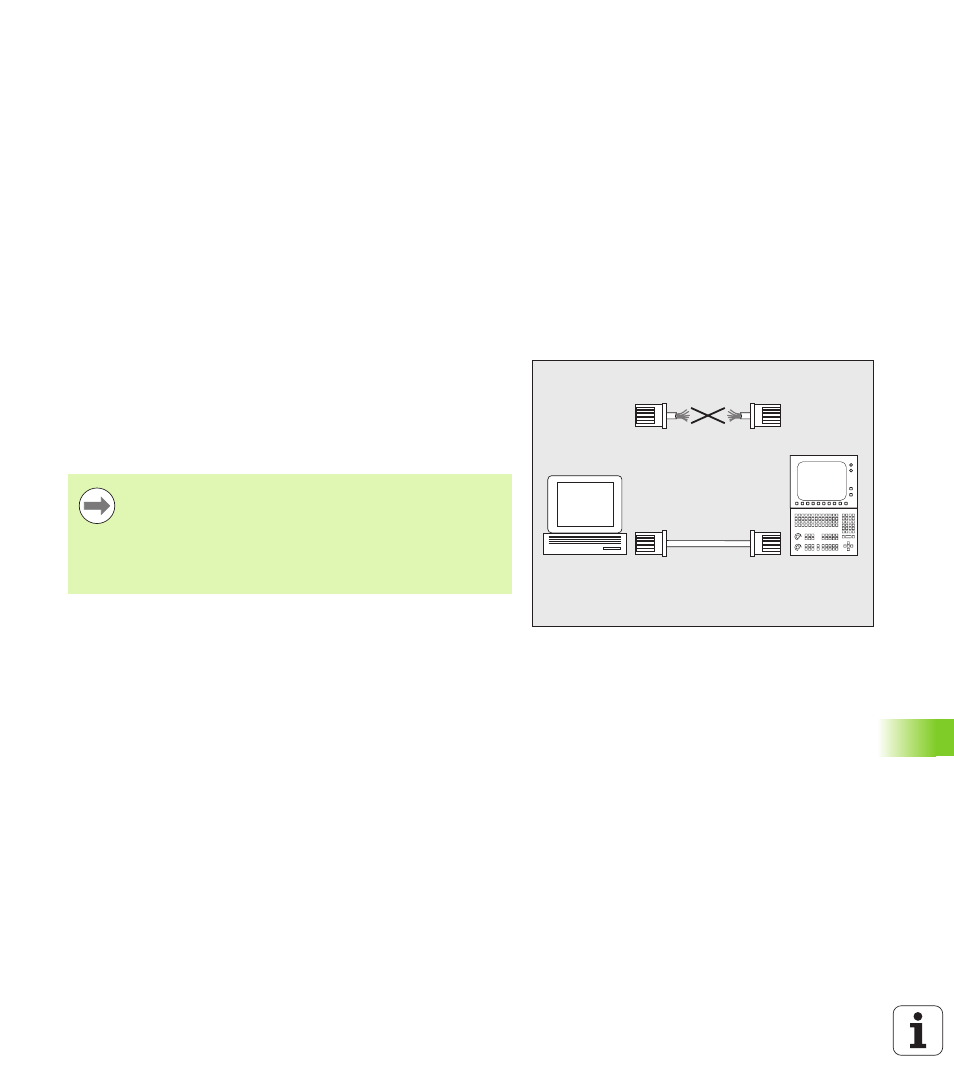

Si vous reliez la TNC directement à un PC, vous devez
utiliser un câble croisé.
