232 Programmation: Prélèvement de données dans des fichiers DXF
7.
1 Exploitation de fic
h
iers DXF (option de logiciel)
Configuration du filtre

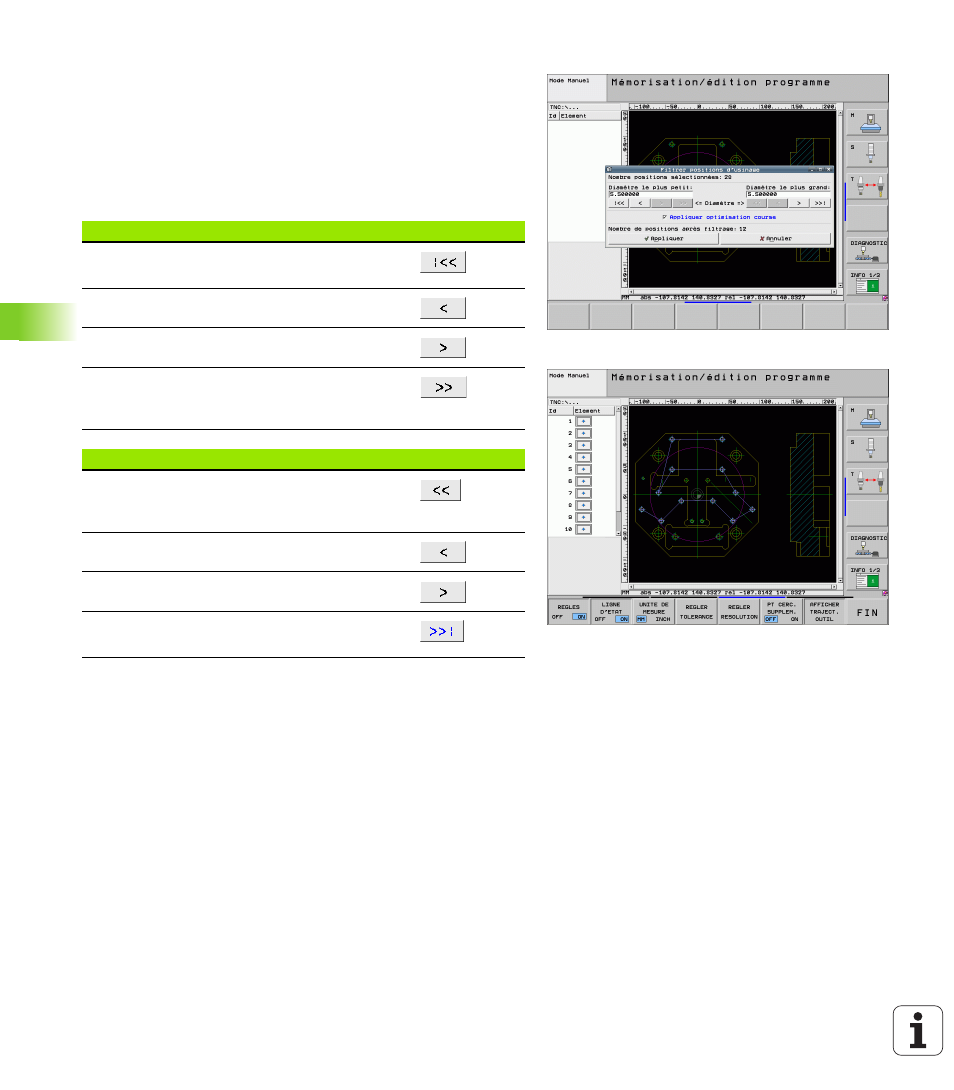

Lorsque vous avez sélectionné les positions de perçage avec la
sélection rapide, la TNC affiche une fenêtre auxiliaire qui affiche à
gauche le diamètre du trou le plus petit et à droite le diamètre du trou
le plus grand qui ont été trouvés. Avec les boutons situés en dessous
de l'affichage du diamètre, vous pouvez régler à gauche le diamètre
inférieur et à droite le diamètre supérieur de manière à valider les
diamètres des trous que vous désirez.
Boutons disponibles:
Avec l'option Appliquer optimisation course (configuration par
défaut), la TNC trie les positions d'usinage sélectionnées de manière
à minimiser les courses inutiles. Vous pouvez afficher la trajectoire de
l'outil avec la softkey AFFICHER TRAJECT. OUTIL (cf. „Configurations
par défaut” à la page 220).
Filtre du diamètre le plus petit Softkey
Afficher le plus petit diamètre trouvé
(configuration par défaut)
Afficher le plus petit diamètre suivant trouvé
Afficher le plus grand diamètre suivant trouvé
Afficher le plus grand diamètre trouvé. La TNC
règle le filtre pour le diamètre le plus petit à la
valeur réglée pour le diamètre le plus grand
Filtre du diamètre le plus grand Softkey
Afficher le plus petit diamètre trouvé. La TNC
règle le filtre pour le diamètre le plus grand à la
valeur réglée pour le diamètre le plus petit
Afficher le plus petit diamètre suivant trouvé
Afficher le plus grand diamètre suivant trouvé
Afficher le plus grand diamètre trouvé
(configuration par défaut)
