Introduction
2.4 Af
fic
h
ag
es d'état

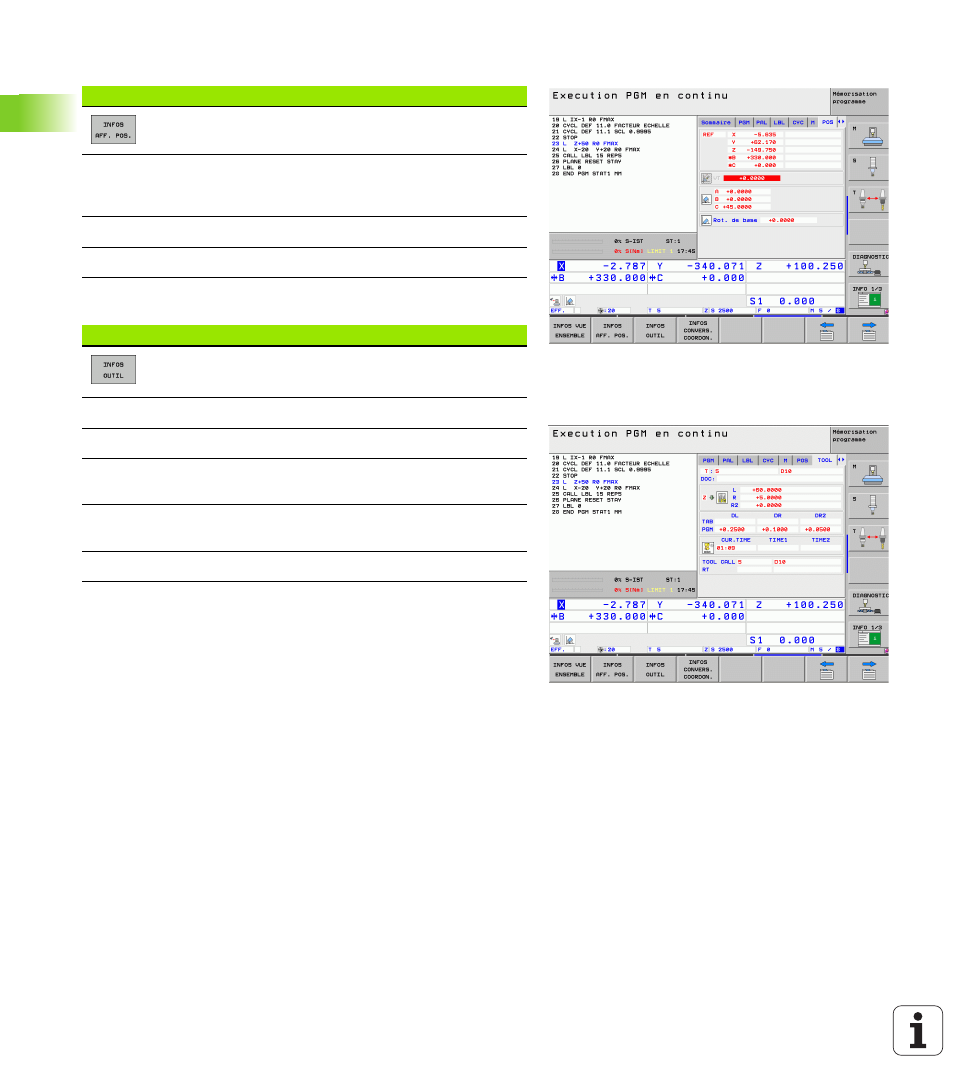

Positions et coordonnées (onglet POS)
Informations sur les outils (onglet TOOL)
Softkey
Signification
Type d'affichage de positions, par exemple, position
effective (point courant)
Valeur parcourue dans l'axe d'outil virtuel VT
(seulement avec l'option de logiciel Configurations
globales de programme)
Angle d'inclinaison pour le plan d'usinage
Angle de la rotation de base
Softkey
Signification
Affichage T: Numéro et nom de l'outil
Affichage RT: Numéro et nom d'un outil jumeau
Axe d'outil
Longueur et rayon d'outils
Surépaisseurs (valeurs Delta) à partir du tableau
d'outils (TAB) et du TOOL CALL (PGM)
Durée d'utilisation, durée d'utilisation max. (TIME 1) et
durée d'utilisation max. avec TOOL CALL (TIME 2)
Affichage de l'outil actif et de l'outil jumeau (suivant)
