iTNC 530 HEIDENHAIN 397
12.2 La f
onction PLANE: Inclinaison du plan d'usinag
e (option de logiciel 1)
Exemple d'une machine équipée d'un plateau circulaire C et d'une
table pivotante A. Fonction programmée: PLANE SPATIAL SPA+0 SPB+45
SPC+0

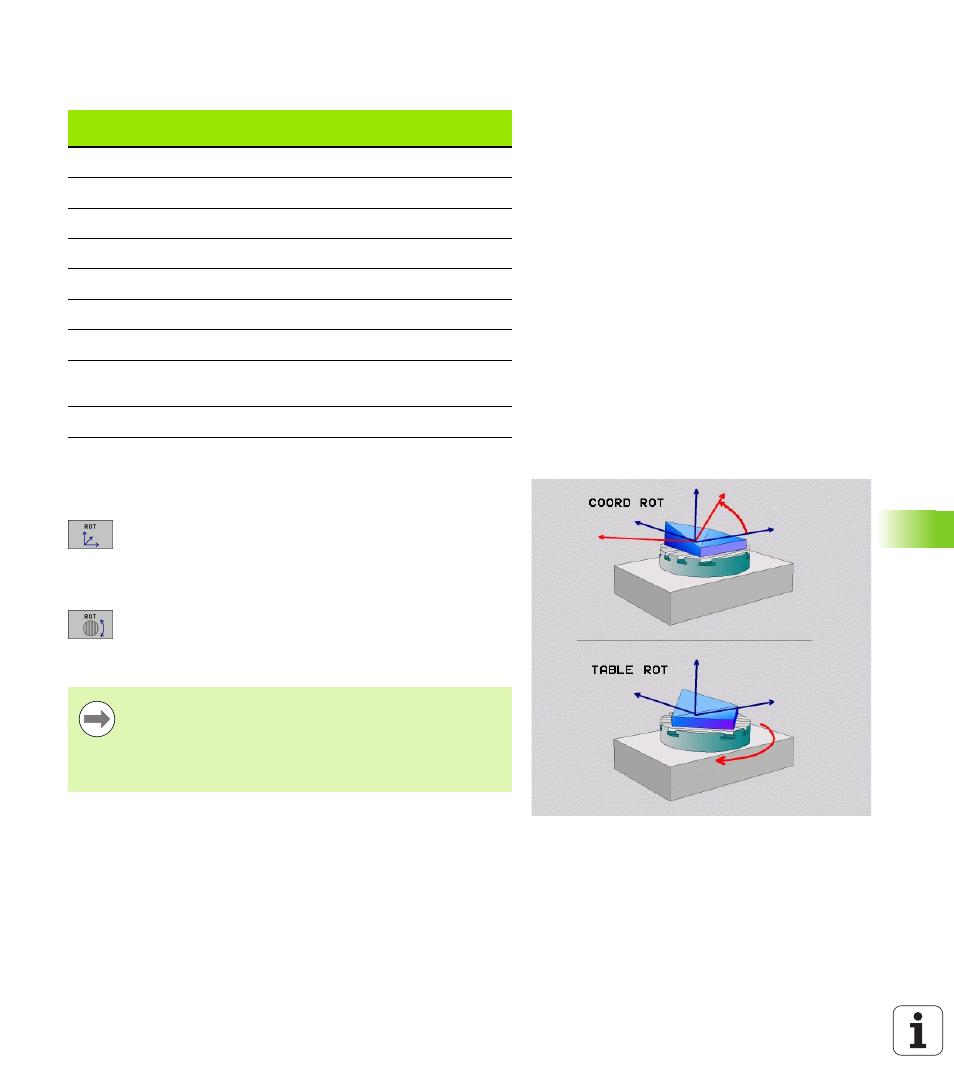

Sélection du mode de transformation (introduction optionnelle)
Pour les machines équipées d'un plateau circulaire C, vous disposez
d'une fonction qui vous permet de définir le mode de transformation:
U COORD ROT définit que la fonction PLANE ne doit faire
pivoter que le système de coordonnées en fonction
de l'angle d'inclinaison défini. Le plateau circulaire ne
bouge pas; la compensation de la rotation s'effectue
mathématiquement
U TABLE ROT définit que la fonction PLANE doit
positionner le plateau circulaire sur l'angle
d'inclinaison défini. La compensation s'effectue par
rotation de la pièce
Fin de course
Position de
départ
SEQ
Résultat
position axe
Aucun A+0, C+0 non progr. A+45, C+90
Aucun A+0, C+0 + A+45, C+90
Aucun A+0, C+0 – A–45, C–90
Aucun A+0, C-105 non progr. A–45, C–90
Aucun A+0, C-105 + A+45, C+90
Aucun A+0, C-105 – A–45, C–90
–90 < A < +10 A+0, C+0 non progr. A–45, C–90
–90 < A < +10 A+0, C+0 + Message
d'erreur
Aucun A+0, C-135 + A+45, C+90
Si vous utilisez la fontion PLANE AXIS, les fonctions COORD
ROT
et TABLE ROT sont inopérantes.
Si vous utilisez la fonction TABLE ROT en liaison avec une
rotation de base et l'angle d'inclinaison 0, la TNC incline la
table à l'angle défini dans la rotation de base.
