Manuel d'utilisation pour les pompes Watson-Marlow 620UN, 620U, 620SN, 620S 79

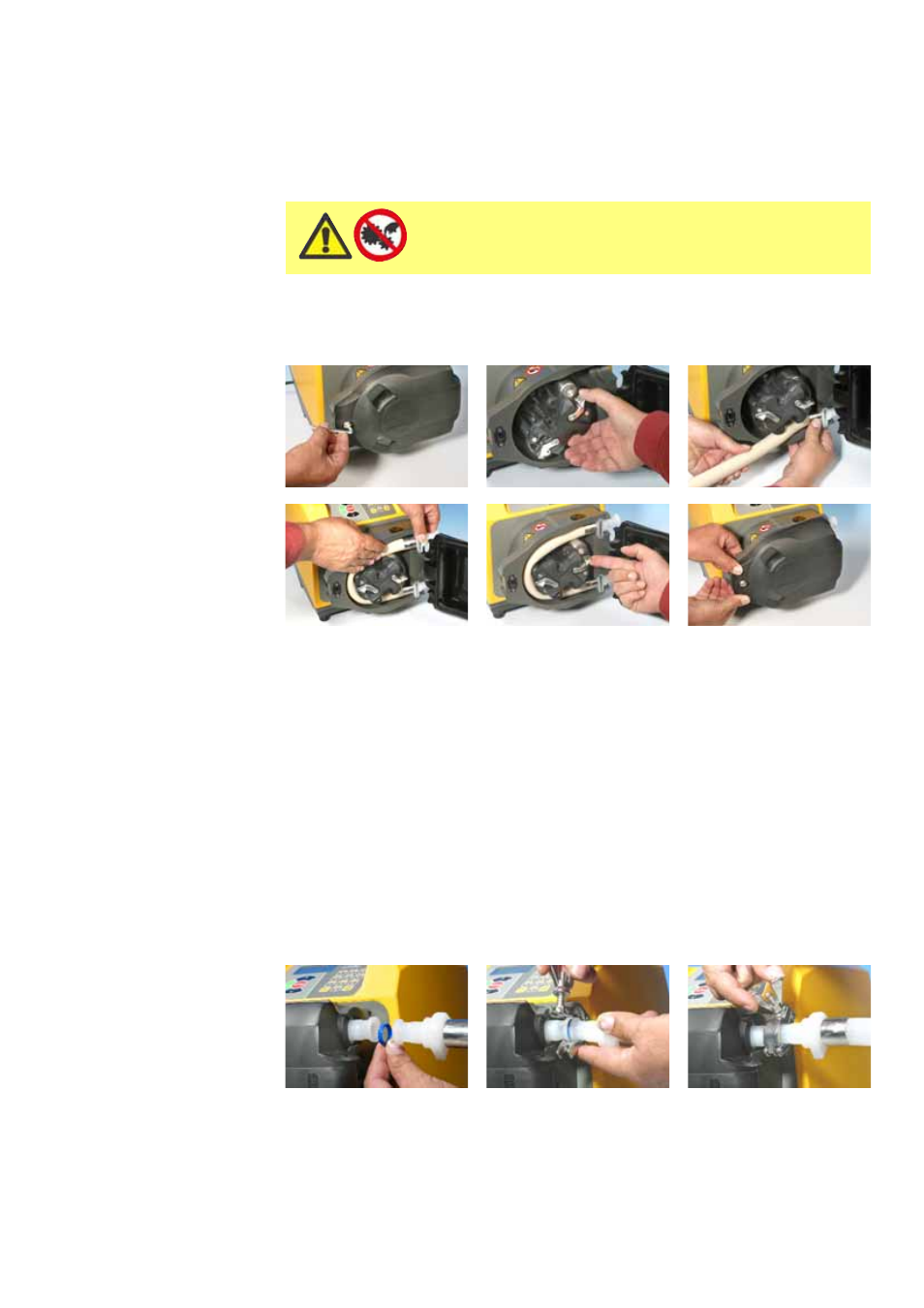

26.6 Montage d'un élément de tube
pour 620RE et 620RE4
Les têtes de pompe à éléments de tube 620RE sont réglées en usine pour accepter
les éléments de tube Watson-Marlow LoadSure. L'utilisation d'éléments de tube
autres que les éléments LoadSure nuira à la performance de la pompe.
Ouvrez le capot de protection à l'aide d'un tournevis ou de la clé Allen de 5 mm.
Dégagez les galets.
Placer une des deux collerettes en « D » dans le passage inférieur (les collerettes
en « D » vous aideront à placer les éléments correctement).
Enroulez l'élément de tube autour des galets dégagés du rotor.
Placez la deuxième collerette en « D » dans le passage supérieur.
Vérifiez que la face plate de chaque collerette en « D » est affleurante au plan
de contact du joint.
Engagez les galets.
Fermez le capot de protection et poussez-le contre le stator jusqu'à
enclenchement du verrou.
Branchement des éléments LoadSure aux tubes d'alimentation
et de refoulement
Les éléments sanitaires LoadSure - reconnaissables par le connecteur blanc - se bran -
chent au système de tubage à l'aide d'un raccord Tri-clamp et de joints statiques EPDM.
Posez l'extrémité du connecteur du tube d'alimentation et de refoulement
contre le connecteur de l'élément et placez le joint statique entre les deux.
A l'aide d'un raccord Tri-clamp, assemblez les deux collerettes. Fermez et vissez
le raccord.
Isolez toujours la pompe du secteur avant
d'ouvrir le dispositif de protection et d'effectuer
le positionnement, la dépose ou la maintenance
de la pompe.
