Manuel d'utilisation pour les pompes Watson-Marlow 620UN, 620U, 620SN, 620S 17
10 Branchement sur circuit
d'alimentation
UN, U, SN, S
UN, U, SN, S
UN, SN
UN, SN
Une bonne alimentation secteur est nécessaire, tout comme des branchements
conformes aux meilleures pratiques d'immunité aux bruits. Il n'est pas recommandé
de positionner ces entraînements à proximité d'une alimentation électrique
dégageant un bruit électromagnétique important comme les contacteurs triphasés
et les éléments thermiques indictifs sans prêter une attention particulière au bruit
inacceptable généré par le secteur.

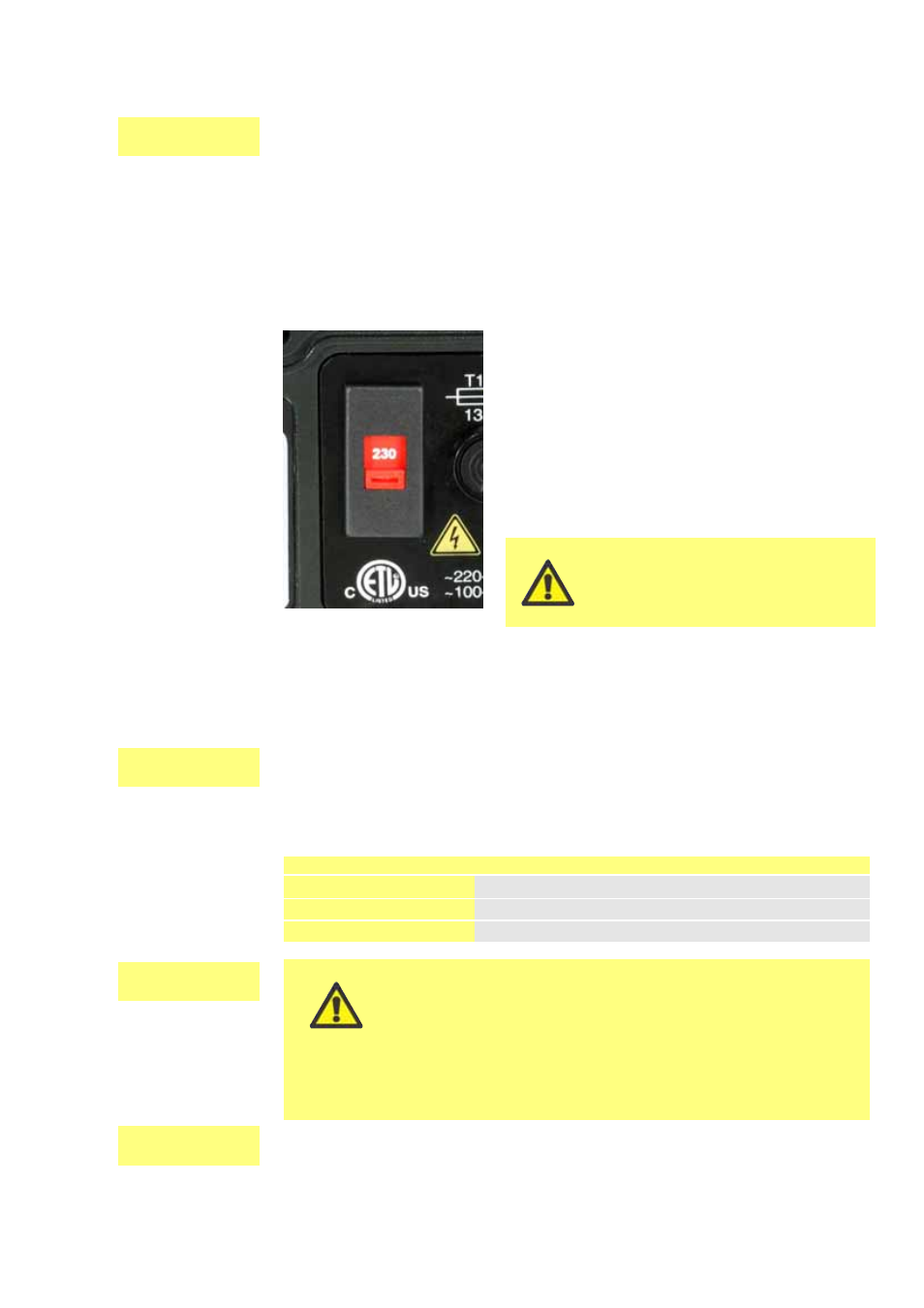

Le sélecteur de tension est monté dans la plaque de
commutation à l'arrière de la pompe et protégé de
l'eau par le module 620N (620DuN). Pour pouvoir
accéder à la plaque de commutation, il faut déposer
le module. Référez-vous à la section 20.1 Dépose et
replacement du module 620N. Réglez le dispositif de
sélection de tension sur 115 V pour le courant de
secteur 100-120 V 50/60 Hz ou 230 V pour le
courant de secteur 200-240 V 50/60 Hz. Vérifiez
toujours le commutateur de sélection de tension
avant d'opérer le raccordement sur secteur.
Effectuer les connexions appropriées sur un circuit
d'alimentation de secteur uniphasé.
Cordon d'alimentation : La pompe est fournie équipée de l'un des deux presse-
étoupe de câble et d'un cordon d'alimentation de 2,8 m environ. Le câble européen
est de type H05RN-F3G0.75, utilisé avec notre presse-étoupe numéro SL0128, lequel
convient pour un fourreau extérieur de 4 à 7 mm de diamètre. Le câble d'Amérique du
Nord est de type SJTOW 105C 3-18AWG VW-1, utilisé avec notre presse-étoupe
numéro SL0123, lequel convient pour un fourreau extérieur de 7 à 9 mm de diamètre.
Les câbles d'alimentation des pompes de spécification NEMA 4X sont équipés d'une
prise secteur standard pour les Etats-Unis. Les pompes à spécification IP66 sont fournies
sans prise. Seule une personne qualifiée et compétente est habilitée à monter une prise.
Codage relatif aux conducteurs
Europe Amérique du Nord
Phase Marron Noir
Neutre Bleu Blanc
Terre Vert / jaune Vert
Si le cordon d'alimentation de secteur ne convient pas à votre installation, il peut
être changé. Contactez votre centre Watson-Marlow Bredel le plus proche.
Le commutateur de sélection de tension n'est pas
visible une fois que le module 620N est en place. Ne
mettez pas la pompe sous tension tant que vous
n'avez pas vérifié que son réglage convient à votre
alimentation secteur ; pour ce faire, déposez le module,
vérifiez la position du commutateur et remettez le module en
place. Référez-vous à la section 20.1 Dépose et replacement
du module 620N.
Nous recommandons l'utilisation
de parasurtenseurs vendus
dans le commerce lorsque le
bruit électrique est excessif.
