Manuel d'utilisation pour les pompes Watson-Marlow 620UN, 620U, 620SN, 620S 56
20.4 Vitesse : sortie analogique

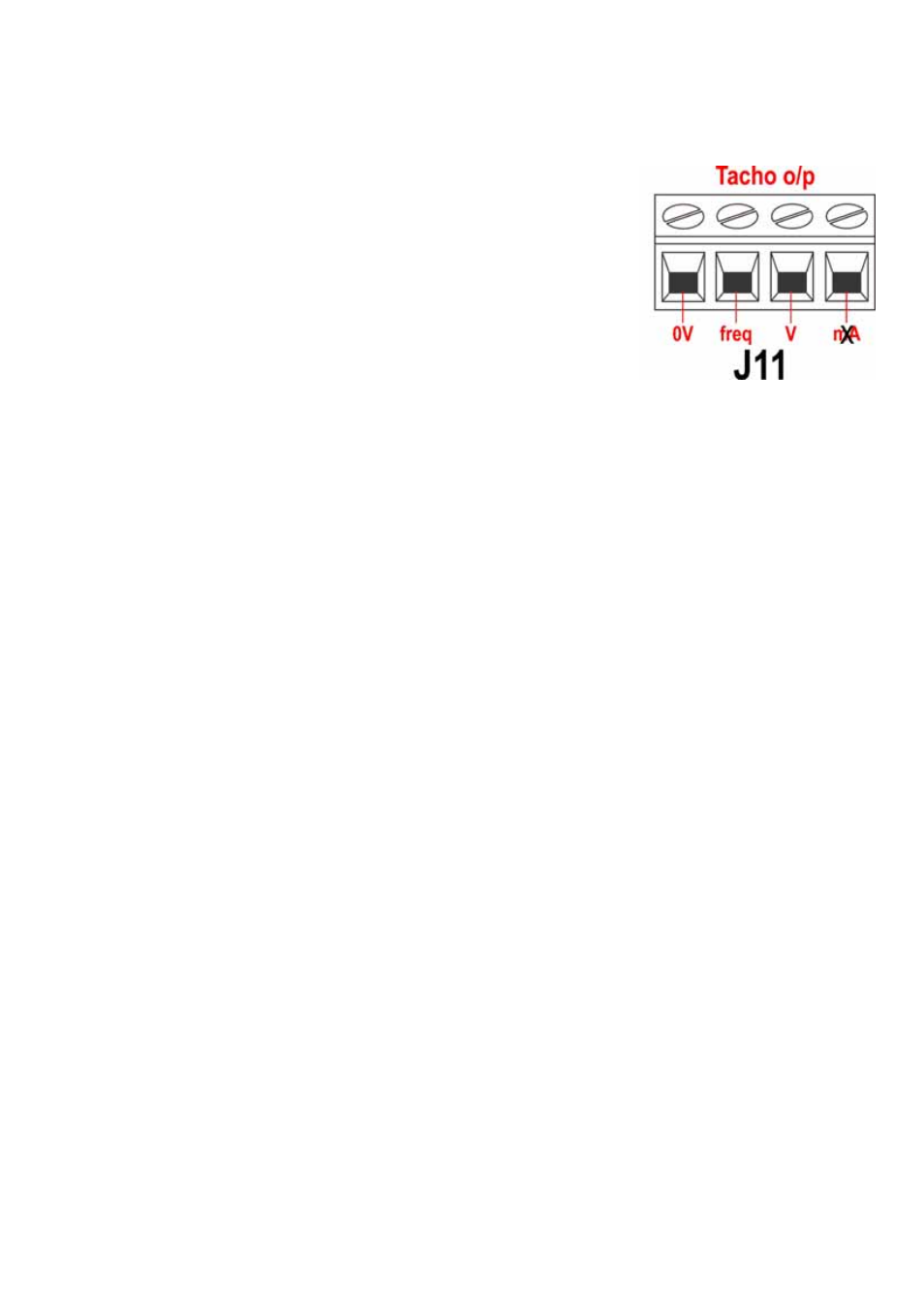

Un signal analogique de sortie de tension est
disponible sur le connecteur de sortie tachymètre
(J11), entre la borne V et la borne 0 V. La tension
est directement proportionnelle à la vitesse de
rotation de la tête de pompe. 0 V = vitesse zéro ;
10 V = vitesse maximum.
Il n'existe pas de sortie mA sur cette borne du
modèle 620UN. Elle est présente sur le 620DuN.
20.5 Sortie de fréquence
du tachymètre
Un signal de sortie de fréquence de tachymètre est disponible sur le connecteur de
sortie tachymètre (J11), entre la borne freq et la borne 0 V. Cela assure une impul -
sion d'onde carrée de +5 V, maximum 0,5 mA dont la fréquence est directement
proportionnelle à la vitesse de rotation de la tête de pompe. Cela fournit
5,717 Hz/tr/min - 343 impulsions par tour d'arbre de sortie. Le train d'impulsions de
la pompe peut être utilisé pour calculer la vitesse de rotation ou pour déterminer le
nombre de tours de tête de pompe. La sortie a la puissance requise pour être
efficace jusqu'à 3 m de la pompe. Les plus grandes longueurs de câble requièrent
une amplification du signal.
