Manuel d'utilisation pour les pompes Watson-Marlow 620UN, 620U, 620SN, 620S

51

20 Câblage de contrôle automatique
à l'aide du module 620N

L'interface de la pompe et des autres dispositifs se fait par l'intermédiaire de deux
connecteurs de borne à vis dans le module étanche 620N, à l'arrière de la pompe. Un
câble approprié doit être inséré dans le module au travers d'un ou plusieurs presse-
étoupes de câble étanches et connectés correctement. Pour ce faire, il faut déposer
le module.

20.1 Dépose et replacement
du module 620N

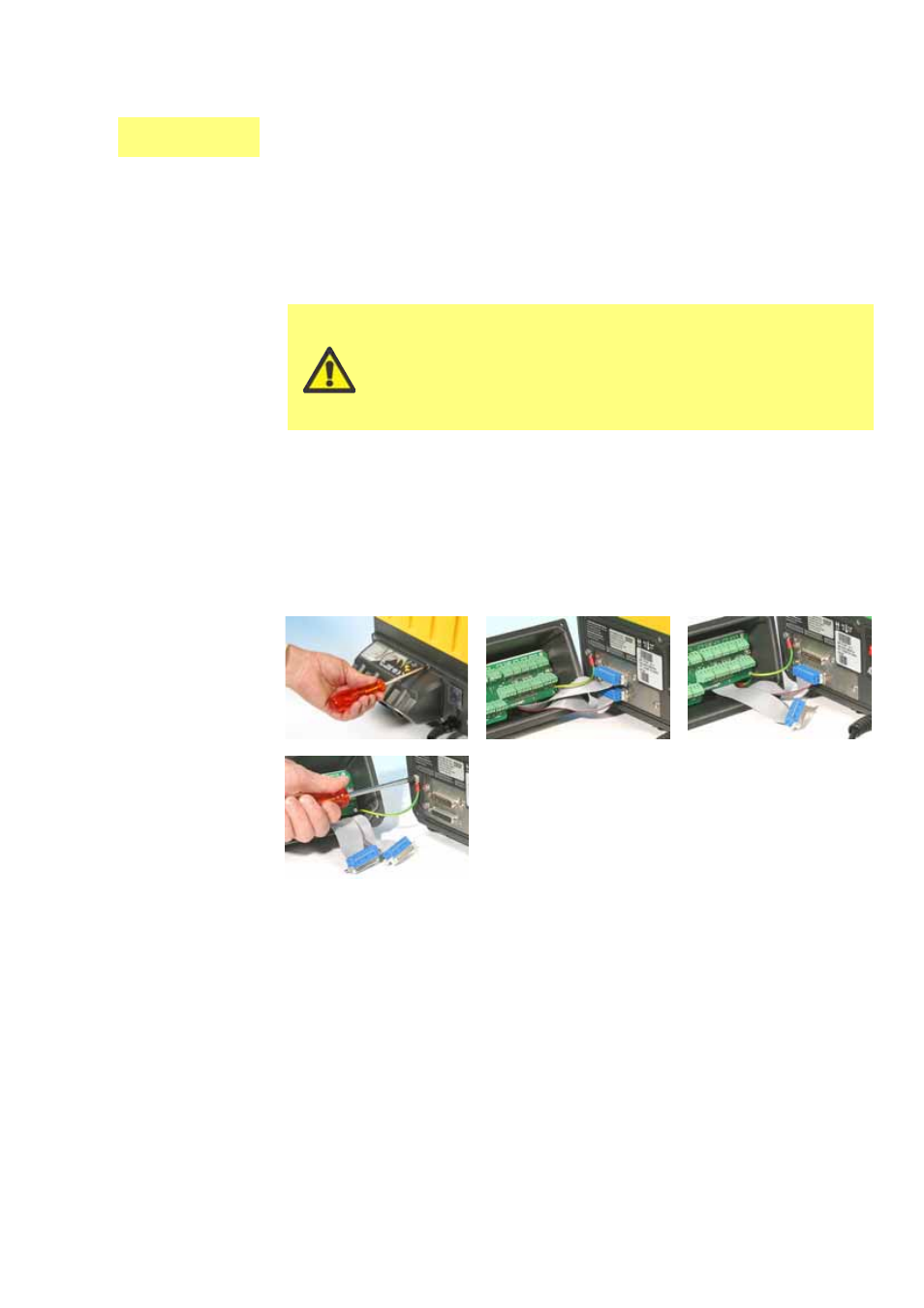

Pour déposer le module étanche 620N :

Le module est fixé à l'arrière de l'entraînement par six vis en inox M5x12 Pozidriv à
tête noyée.

Retirez les six vis à l'aide d'un tournevis adapté à tête en croix, en procédant
en dernier lieu avec la vis centrale du haut. Même si toutes les vis ont été
retirées, la baguette d'étanchéité risque de faire adhérer le module à
l'entraînement. Dans ce cas, il suffit de taper doucement pour le dégager.
N'utilisez pas d'outil pour le dégager de force.
La baguette d'étanchéité doit être conservée dans sa rainure, sur la face du
module. Le capot transparent du commutateur marche / arrêt doit rester sur sa
bride, sur la face du module. Vérifiez que le joint d'étanchéité est intact, ainsi
que le capot transparent du commutateur marche / arrêt. Si l'un ou l'autre est
endommagé, il convient de le(s) remplacer pour maintenir la protection contre
le reflux.
Si nécessaire, débranchez les deux connecteurs en D 25 voies qui relient le
module à l'entraînement de la pompe. Le cas échéant, retirez la prise de terre
du module, à l'arrière de l'entraînement. Cette liaison de terre est toutefois
assez longue pour permettre de replier le module afin d'avoir accès à la carte
de circuits imprimés qui se trouve à l'intérieur, et à l'arrière de la commande.

Il est important de vérifier que le réglage de la tension
de la pompe correspond bien à l'alimentation. Le
commutateur de sélection de tension se trouve sur le
panneau arrière de l'entraînement. Pour vérifier ce
réglage, il faut déposer le module (puis le remettre en
place).

UN
