Manuel d'utilisation pour les pompes Watson-Marlow 620UN, 620U, 620SN, 620S 67
21.9 Sorties de statut de pompe

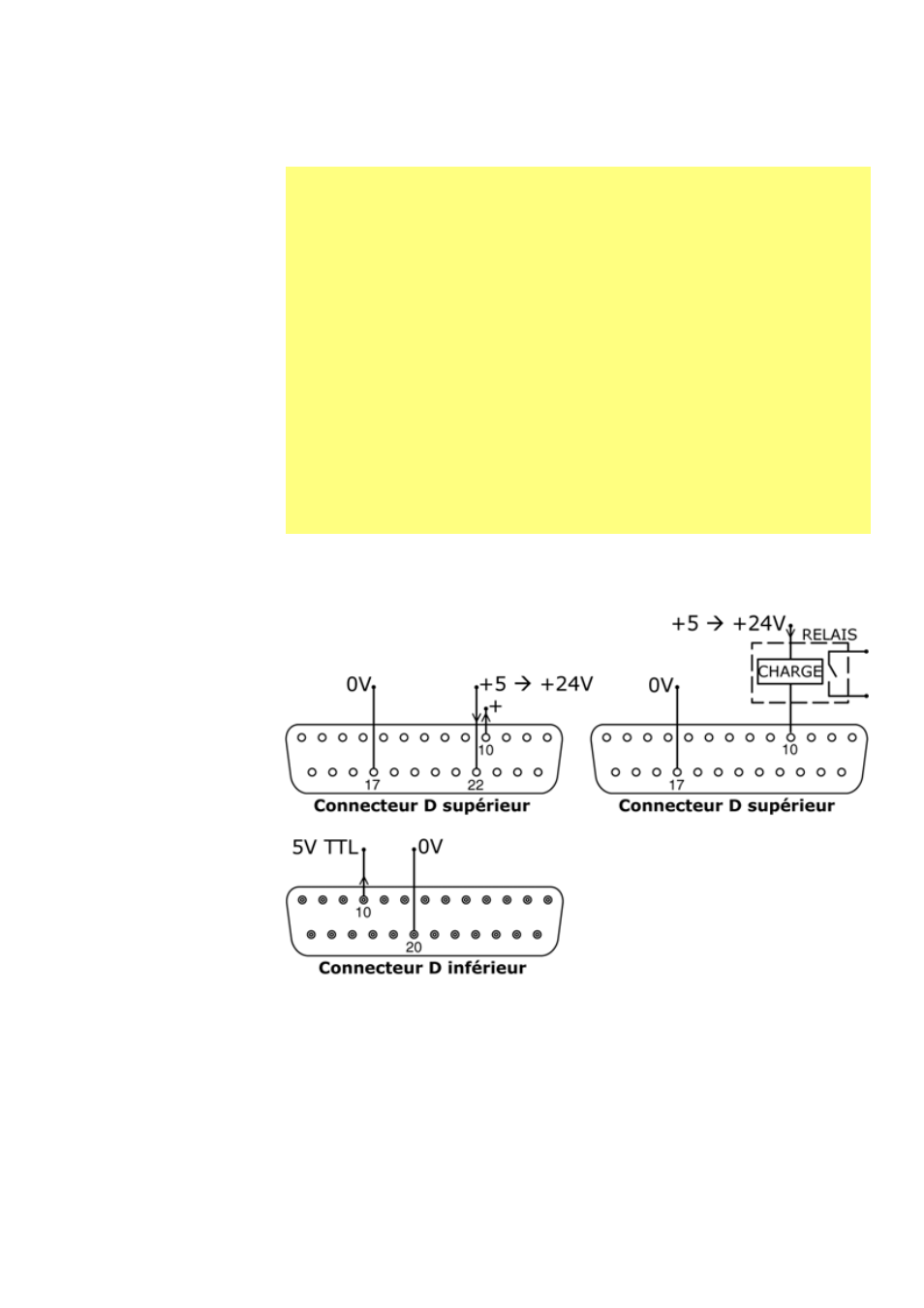

21.9.1 Sortie logique 1
La Sortie 1 est prise sur la broche 10 du connecteur D supérieur selon l'état logique
de la fonction assignée à la Sortie 1. Autre possibilité : connectez une charge, telle
qu'une bobine de relais, à la broche 10, mise à la terre sur broche 17. La circulation
du courant dans le circuit dépend de l'état logique de la fonction assignée à la Sortie
Ne connectez pas à un dispositif nécessitant plus de 50 mA.
En outre, la Sortie 1 est disponible comme signal logique de 5 V TTL sur la broche 10
du connecteur D inférieur. Elle change d'état selon l'état logique de la fonction assignée
à la Sortie 1. Ne connectez pas à un dispositif nécessitant plus d'une charge TTL.
Important : sorties de statut de pompe
Les quatre sorties peuvent être configurées dans le logiciel pour
spécifier plusieurs paramètres : référez-vous à la section 16.4 Sorties,
du chapitre Setup.
Les sorties 1 et 2 sont disponibles simultanément sur les connecteurs
D inférieur et supérieur. Les sorties du connecteur inférieur D
fonctionnent à 5 V TTL seulement.
Les quatre sorties disponibles sur le connecteur D supérieur sont
à collecteur ouvert.
En appliquant une tension positive de 24 V maximum à la broche 22
du connecteur D supérieur, toutes les sorties de cette prise sont à la
tension correspondante : la broche 22 est commune avec les broches
23, 24 et 25. Veillez à ce que la tension d'alimentation soit suffisante
pour toutes les charges appliquées sur toutes les sorties utilisées.
Important : La charge totale des quatre sorties logiques ne
doit pas dépasser 50 mA.
