16.1 Ajustage
Lorsque la pompe est en mode de contrôle à distance, elle suit un signal analogique
transmis par la commande à distance de l'opérateur jusqu'à la borne i/p des
connecteurs analogiques 1 à l'arrière de la pompe, dans les fourchettes de 4-20 mA,
0-10 V ou 1-5 V. La séquence de configuration de l'ajustage permet à l'utilisateur
de personnaliser le calibrage du signal par rapport à la vitesse de la pompe. Vous
pouvez accéder directement à la séquence depuis le menu Setup ou le menu Setup
analogique.
Lorsque la pompe est sous contrôle à distance, elle surveille le signal analogique en
provenance du système de contrôle à distance de l'opérateur sur la broche 4 du
connecteur D inférieur à l'arrière de la pompe dans les plages 4-20 mA, 0-10 V ou
1-5 V. La séquence de configuration de l'ajustage permet à l'utilisateur de person -
naliser le calibrage du signal par rapport à la vitesse de la pompe. Vous pouvez accéder
directement à la séquence depuis le menu Setup ou le menu Setup analogique.

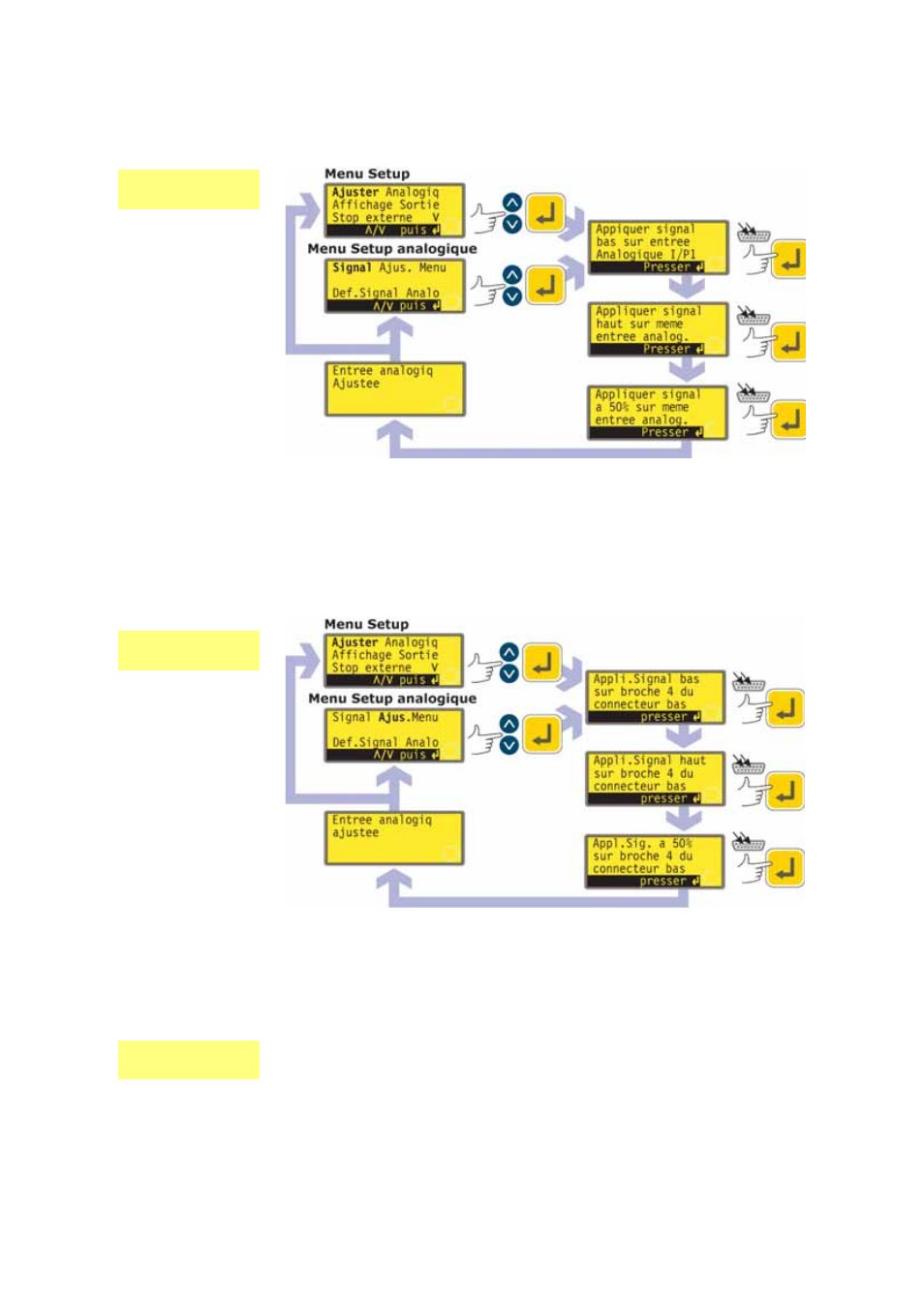

Sélectionnez Ajustage à partir du menu Setup ou du menu de Setup analogique
à l'aide des touches HAUT ou BAS et appuyez sur la touche ENTRER pour
confirmer votre choix.
Lorsque vous y êtes invité, appliquez le signal analogique à la borne i/p du
connecteur analogique 1 (620UN) ou broche 4 du connecteur D inférieur
(620U). Référez-vous à la section 16.2 Analogique. Pendant l'application du
signal, appuyez sur ENTRER pour enregistrer le signal comme point de calibrage.
UN
U
UN, U
