20.6 Entrée marche / arrêt

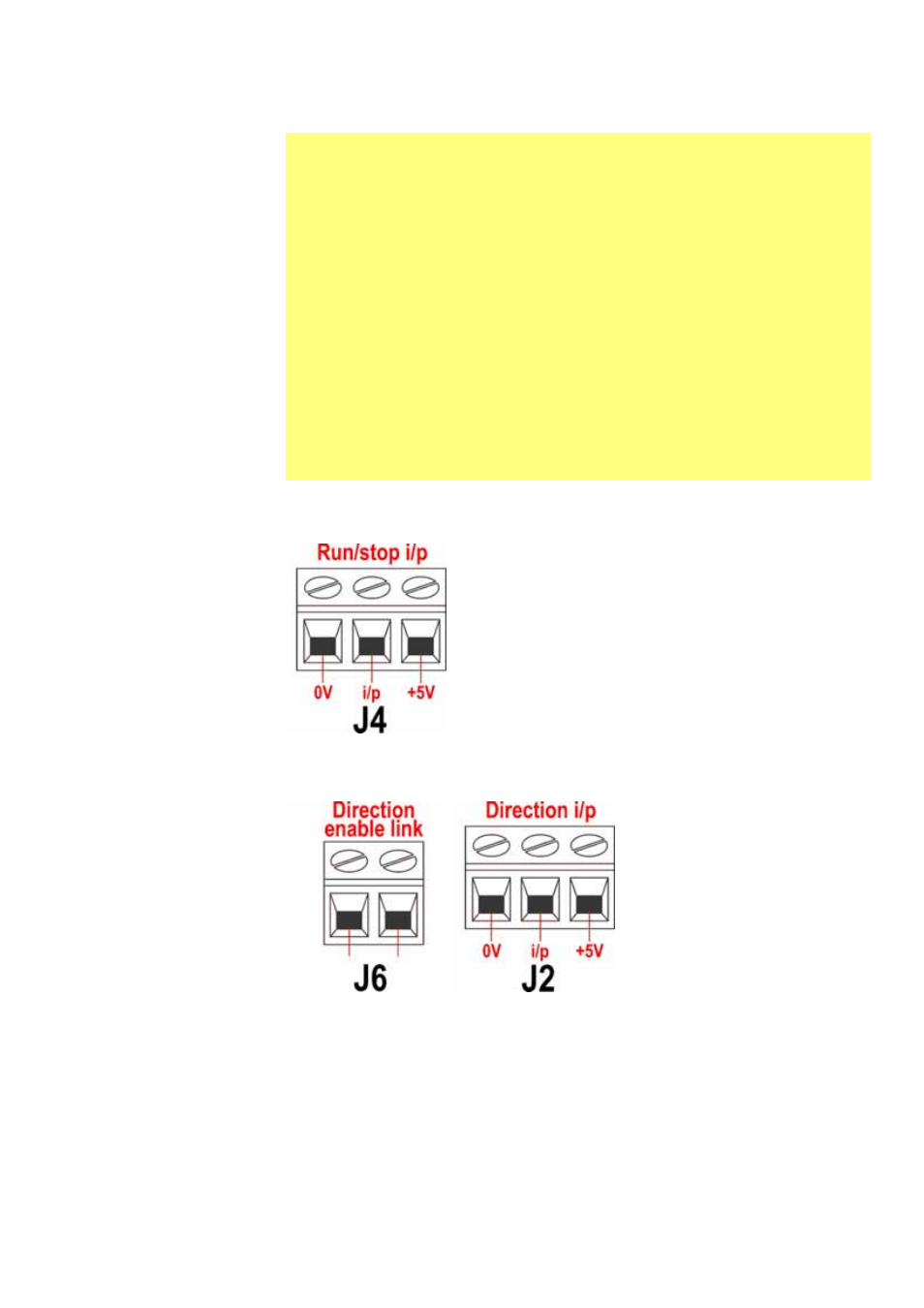

Marche / arrêt à distance : connectez un commutateur à
distance entre la borne i/p et la borne +5 V du connec -
teur i/p de marche / arrêt (J4). Une entrée logique peut
également être appliquée à la borne i/p ; mise à la terre
sur la borne 0 V. Une entrée élevée arrête la pompe, une
entrée basse met la pompe en route. Sans connexion ou
avec le commutateur ouvert, la pompe prend la valeur par
défaut de marche. Pour modifier ou spécifier le sens de
l'entrée marche / arrêt, référez-vous à la section 16.5
Arrêt à distance, dans le menu Setup.
20.7 Entrée de sens de rotation
Pour activer le contrôle du sens de rotation à distance et désactiver la touche SENS
DE ROTATION (SHIFT, 1) du clavier, connectez les bornes du connecteur du lien
d'activation du sens de rotation (J6). Important : N'appliquez aucune tension sur
le lien d'activation du sens de rotation. Connectez un commutateur à distance
entre la borne +5 V et la borne i/p du connecteur i/p de sens de rotation (J2).
Commutateur ouvert pour sens horaire et fermé pour sens anti-horaire. Vous pouvez
également appliquer un signal logique sur la borne i/p et la borne 0 V du connecteur
de sens de rotation i/p (J2). Une entrée basse pour sens horaire et une entrée
élevée pour sens anti-horaire. Sans connexion, la valeur par défaut de la pompe est
le sens horaire.
Important : instructions générales pour les entrées de contrôle
à distance
Toutes les entrées de contrôle à distance peuvent être câblées de
deux manières différentes :
Logique
Une tension logique entre 5 V TTL et la logique industrielle 24 V peut
être câblée sur l'entrée. La pompe est configurée pour opérer sans
modification dans cette plage. L'une des bornes 0 V - mais, de
préférence, la borne 0 V associée à l'entrée souhaitée - est connectée
à la borne 0 V du dispositif de contrôle pour réaliser un circuit. Bas
est équivalent à 0 V. Elevé est équivalent à 5 V 24 V.
Commutateur
Un commutateur à distance peut être connecté entre l'entrée et une
source d'alimentation positive quelconque de la pompe - mais de
préférence la borne d'alimentation associée. Vous ne devez pas
utiliser l'alimentation 10 V du connecteur Rem-pot.
