Manuel d'utilisation pour les pompes Watson-Marlow 620UN, 620U, 620SN, 620S 65
connecteur D inférieur. Commutateur ouvert pour sens horaire et fermé pour sens
anti-horaire. Ou bien un signal logique peut être appliqué à la broche 5 du
connecteur D inférieur, avec mise à la terre sur la broche 17. Une entrée basse pour
sens horaire, une entrée élevée pour sens anti-horaire. Sans connexion, la valeur
par défaut de la pompe est le sens horaire.
21.6 Entrée de basculement auto/manuel

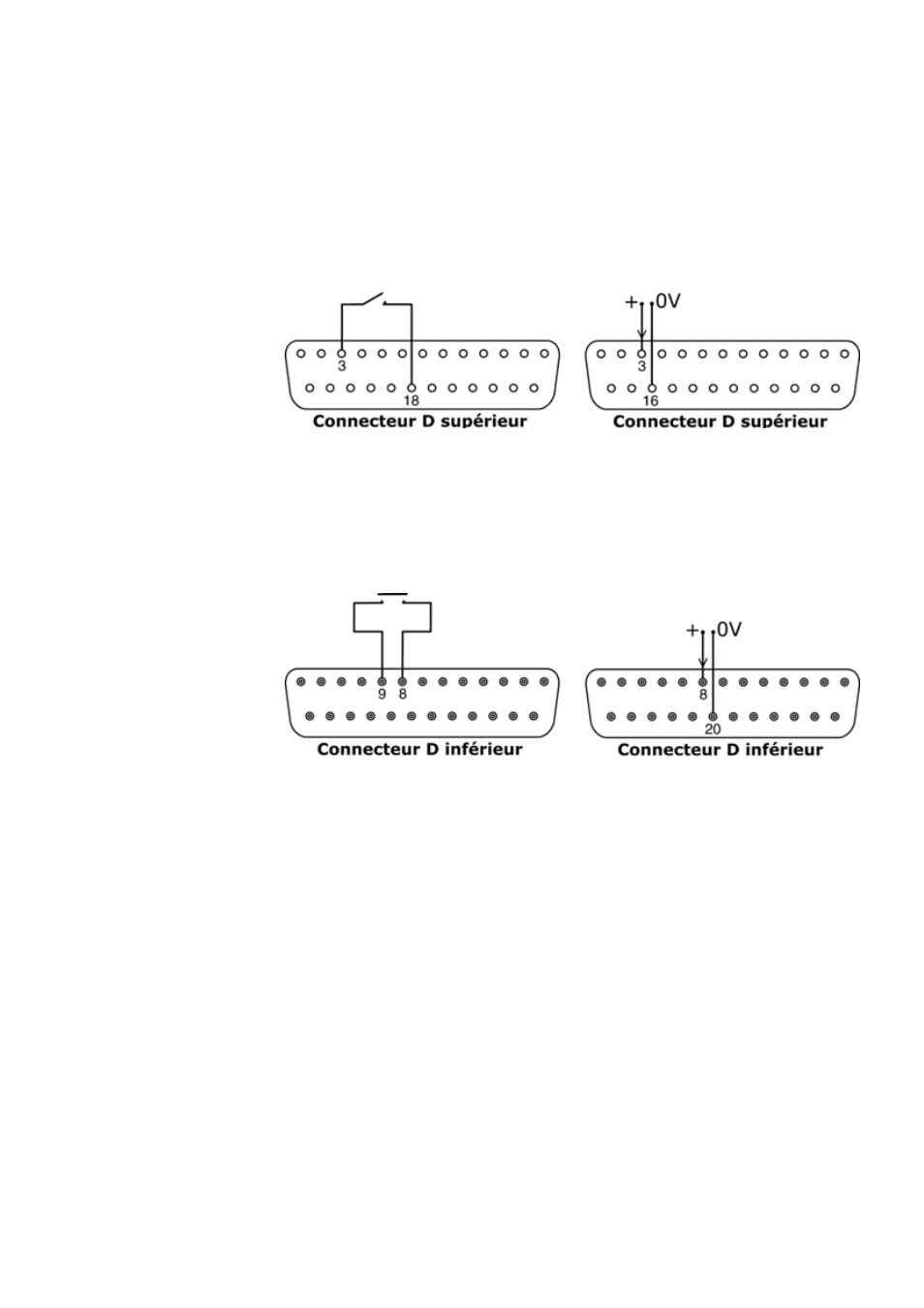

Connecter un commutateur à distance entre les broches 3 et 18 du connecteur D
supérieur. Commutateur fermé pour contrôle automatique ; ouvert pour contrôle
manuel. Ou bien une entrée logique peut être appliquée à la broche 3 du connecteur
D supérieur, avec mise à la terre sur la broche 16. Entrée élevée pour contrôle
automatique ; entrée basse pour contrôle manuel.
21.7 Entrée MemoDose
Connectez un commutateur de contact temporaire comme un interrupteur à pédale
ou un commutateur manuel entre les broches 8 et 9 du connecteur D inférieur.
Fermez le commutateur pour commencer un dosage. Cette entrée est à anti-rebond
contrôlé par logiciel et elle fonctionne de manière semblable aux autres entrées à
distance, comme la logique 5 V à 24 V ci-dessus, en utilisant la broche 8 comme
entrée et la broche 20 comme 0 V (connecteur F inférieur). Note : Cette entrée est
à anti-rebond contrôlé par logiciel, donc le signal peut être soit momentané, soit
maintenu pendant le dosage. S'il est maintenu, le signal doit être supprimé avant la
dose suivante.
