21.8 Entrée de détection de fuite

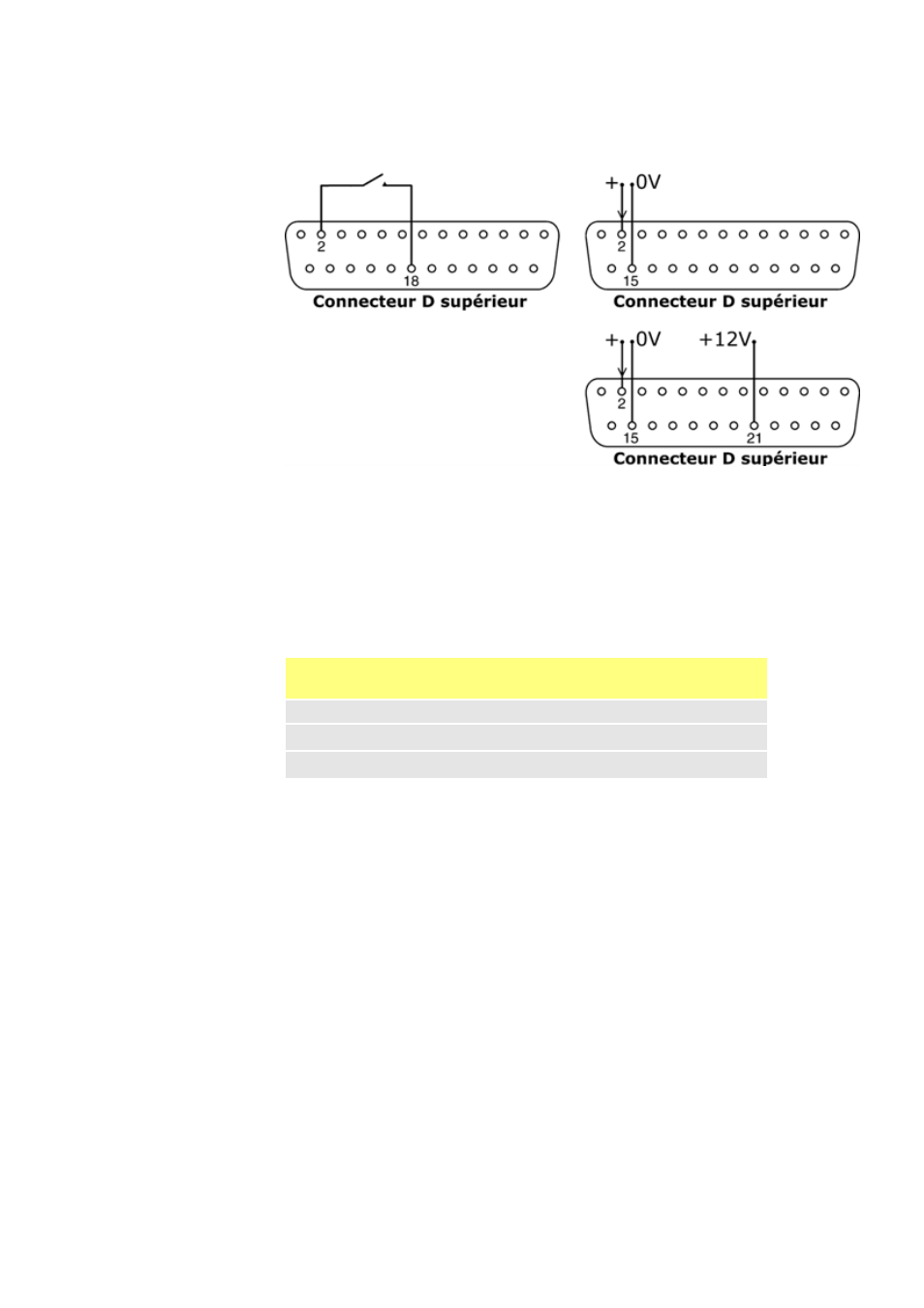

Connecter un dispositif de détection de fuite à distance entre les broches 2 et 18 du
connecteur D supérieur. Un circuit fermé indique une fuite. Ou bien une entrée
logique peut être appliquée à la broche 2 du connecteur D supérieur, mise à la terre
sur broche 15. Une entrée élevée indique une fuite. Connectez un détecteur de fuite
Watson-Marlow de la même manière, en tirant 12 V pour l'alimenter sur la broche
21 du connecteur D supérieur.
Connectez le câble d'un détecteur de fuite de tube Watson-Marlow comme suit :
Note : n'utilisez que des détecteurs de fuite de tube Watson-Marlow 620 series.
Couleur des fils du
détecteur de tube
Numéro broche du
connecteur D supérieur
Bleu
15
Jaune
2
Rouge
21
