Manuel d'utilisation pour les pompes Watson-Marlow 620UN, 620U, 620SN, 620S 63
21.2 Vitesse : sortie analogique

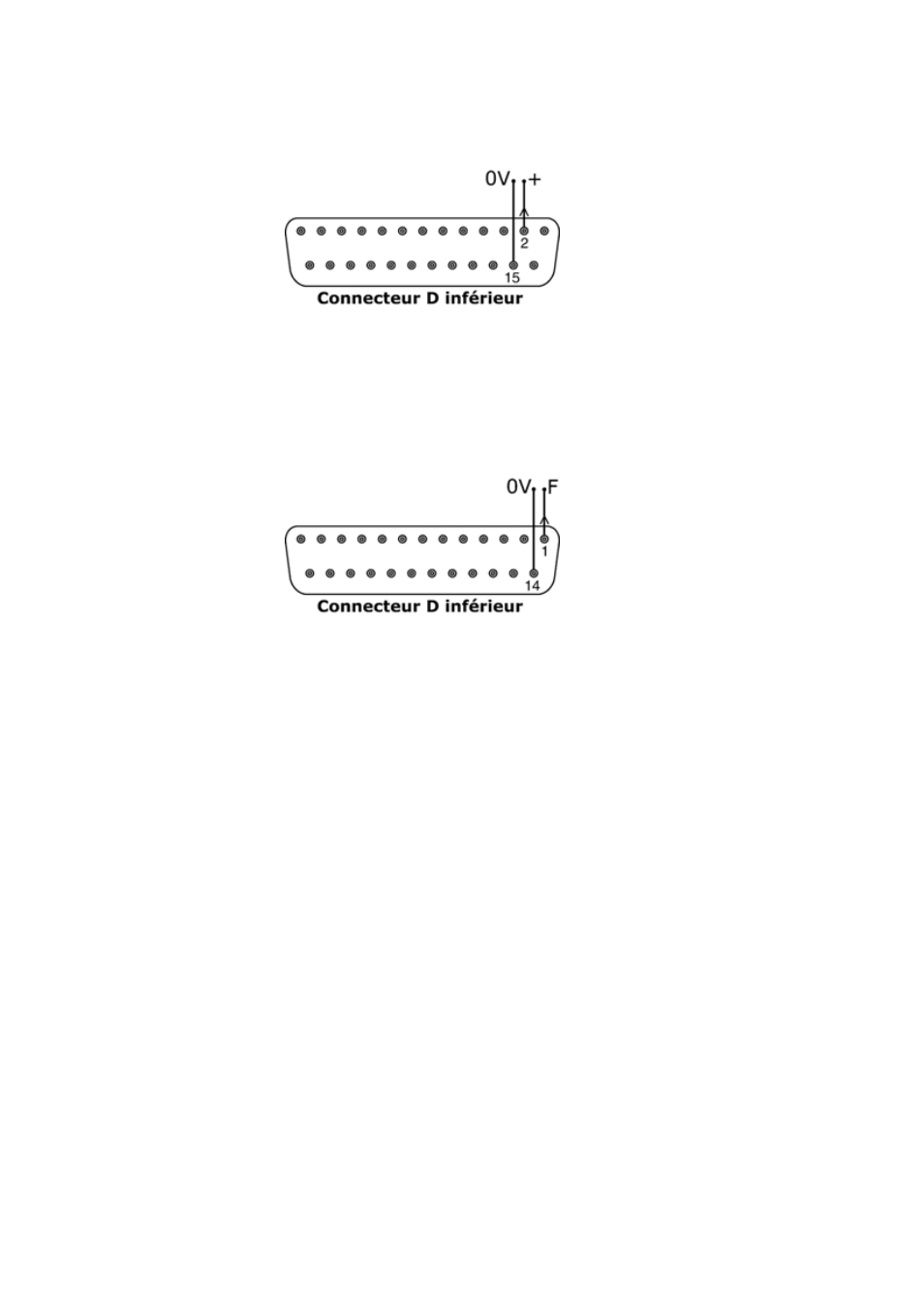

Un signal de sortie analogique est disponible sous forme de signal 0 V-10 V sur la
broche 2 du connecteur D inférieur. Mettre à la terre sur la broche 15. La tension est
fixe et directement proportionnelle à la vitesse de rotation de la tête de pompe.
0 V = vitesse zéro ; 10 V = vitesse maximum.
21.3 Sortie de fréquence du tachymètre
Un signal de sortie de fréquence de tachymètre est disponible sur la broche 1 du
connecteur D inférieur. Mettre à la terre sur la broche 14. Cela assure une impulsion
d'onde carrée de +5 V, maximum 0,5 mA dont la fréquence est directement
proportionnelle à la vitesse de rotation de la tête de pompe. Cela fournit 5,717
Hz/tr/min - 343 impulsions par tour d'arbre de sortie. Le train d'impulsions de la
pompe peut être utilisé pour calculer la vitesse de rotation ou pour déterminer le
nombre de tours de tête de pompe. La sortie a la puissance requise pour être
efficace jusqu'à 3 m de la pompe. Les plus grandes longueurs de câble requièrent
une amplification du signal.
