26.5 Fonctionnement général de
620RE, 620RE4 et 620R
Ouverture du capot de protection de la tête de pompe
Déverrouillez le capot de protection à l'aide de la clé Allen de 5 mm fournie
ou d'un tournevis.
Ouvrez complètement le capot de protection afin de disposer du maximum
d'espace entre les passages de tubes et le capot pour déposer les tubes.
Engagement / Dégagement des galets

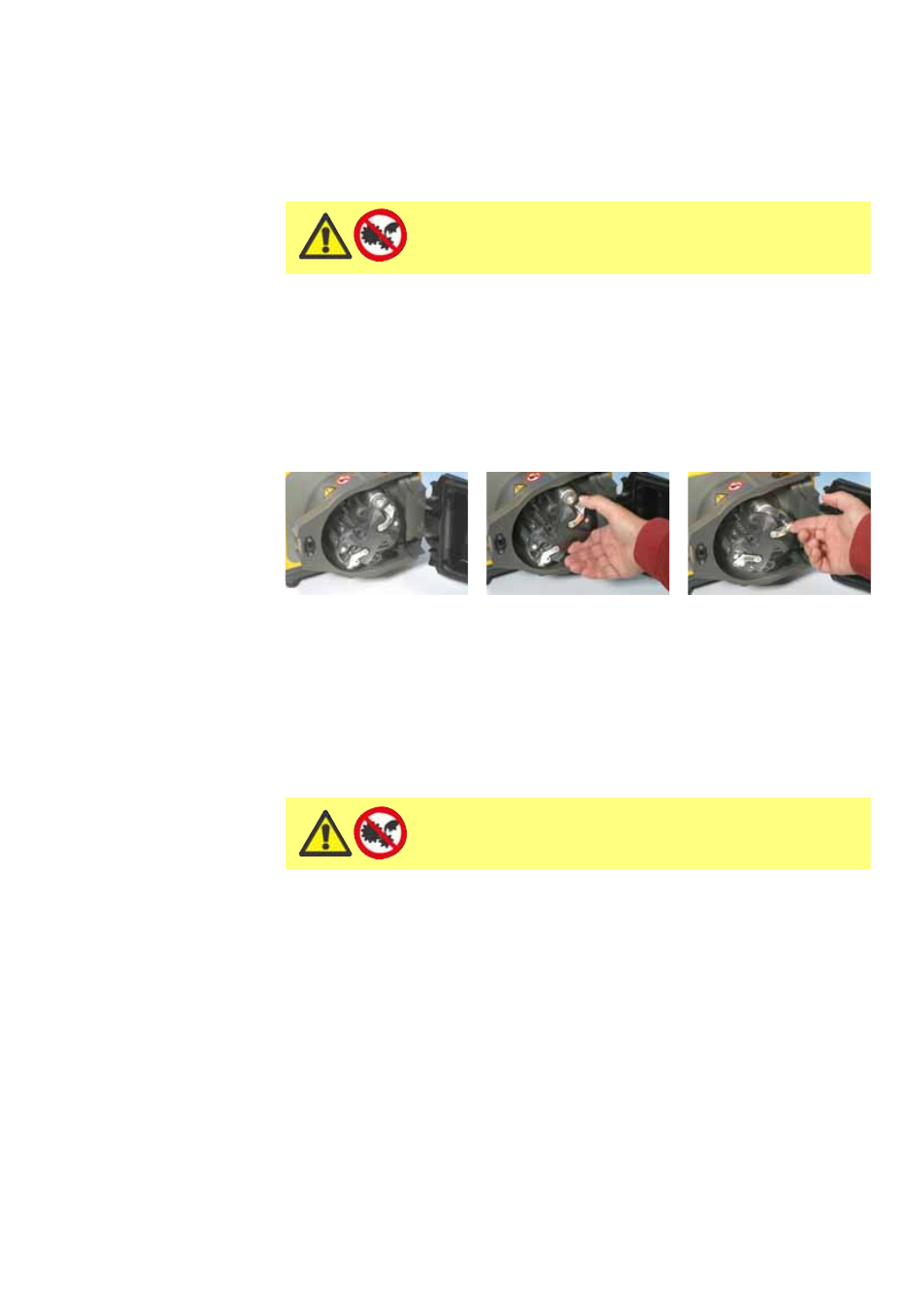

La course des leviers de dégagement de galet est indiquée aux photos 1 et 2
ci-dessus. N'essayez pas de forcer les leviers au-delà de leur course normale,
car cela endommagerait le rotor.
Pour engager les galets, encliquetez les leviers de dégagement de galet dans le
sens contraire des aiguilles d'une montre, en veillant à ce que les galets soient
bien bloqués contre le tube. Pour dégager les galets, encliquetez les leviers de
dégagement dans le sens des aiguilles d'une montre pour les mettre en position
dégagée. Dans le cas d'éléments de tube haute pression ou de têtes de pompe
à quatre galets, vous pouvez vous aider d'une clé Allen de 5 mm lorsque vous
engagez / dégagez les galets à l'aide des leviers de dégagement.
A vérifier avant le chargement
Avant de charger le tube, vérifiez que tous les galets tournent librement, que
les passages de tubes et les rainures de positionnement sont propres et que,
le cas échéant, le conduit d'écoulement de déchets n'est pas obstrué.
Fermeture du capot de protection de la tête de pompe et démarrage
Vérifiez que le joint du capot de protection est propre. Remplacez-le si besoin est.
Vérifiez que les galets sont engagés et bloqués contre le tube.
Fermez le capot de protection et poussez-le contre le stator jusqu'à
enclenchement du verrou.
Raccordez la tuyauterie appropriée à la tête de pompe en veillant à utiliser le
raccord adapté à l'élément de tube. Voir ci-dessous.
Faites attention de ne pas vous coincer les doigts
entre les galets et la partie frontale du rotor qui
les supporte.
Isolez toujours la pompe du secteur avant
d'ouvrir le dispositif de protection et d'effectuer
le positionnement, la dépose ou la maintenance
de la pompe.
