Manuel d'utilisation pour les pompes Watson-Marlow 620UN, 620U, 620SN, 620S 68
Par défaut, la Sortie 1 est configurée pour indiquer le statut Marche / Arrêt.
Référez-vous à la section 12 Première mise en route de la pompe.
21.9.2 Sortie logique 2

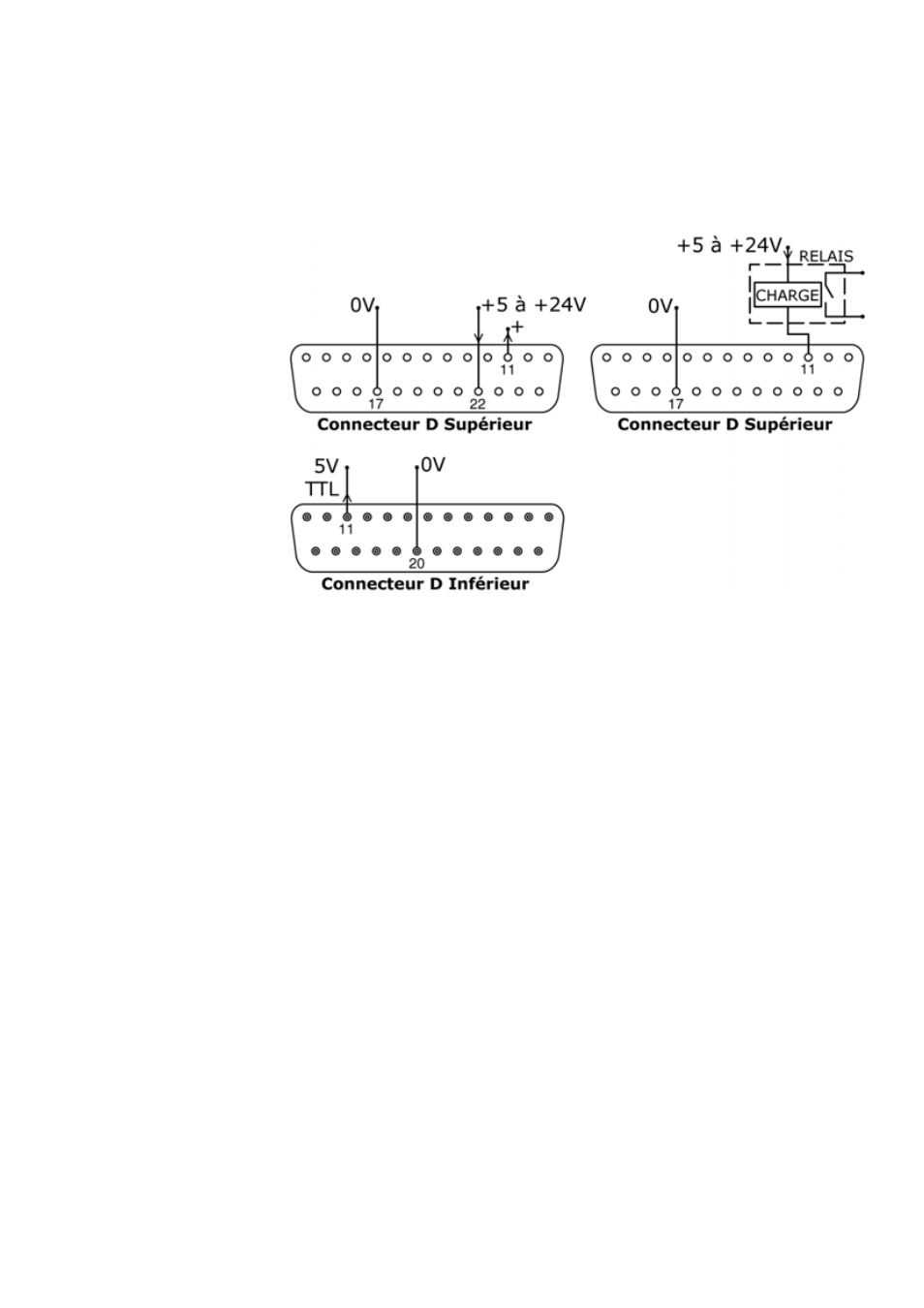

La Sortie 2 est prise sur la broche 11 du connecteur D supérieur selon l'état logique
de la fonction assignée à la Sortie 2. Autre possibilité : connectez une charge, telle
qu'une bobine de relais, à la broche 11, mise à la terre sur broche 17. La circulation
du courant dans le circuit dépend de l'état logique de la fonction assignée à la Sortie 2.
Ne connectez pas à un dispositif nécessitant plus de 50 mA.
En outre, la Sortie 2 est disponible comme signal logique de 5 V TTL sur la broche 11
du connecteur D inférieur. Elle change d'état selon l'état logique de la fonction assignée
à la Sortie 2. Ne connectez pas à un dispositif nécessitant plus d'une charge TTL.
Par défaut, la Sortie 2 est configurée pour indiquer le statut Sens de rotation.
Référez-vous à la section 12 Première mise en route de la pompe.
