Manuel d'utilisation pour les pompes Watson-Marlow 620UN, 620U, 620SN, 620S 52

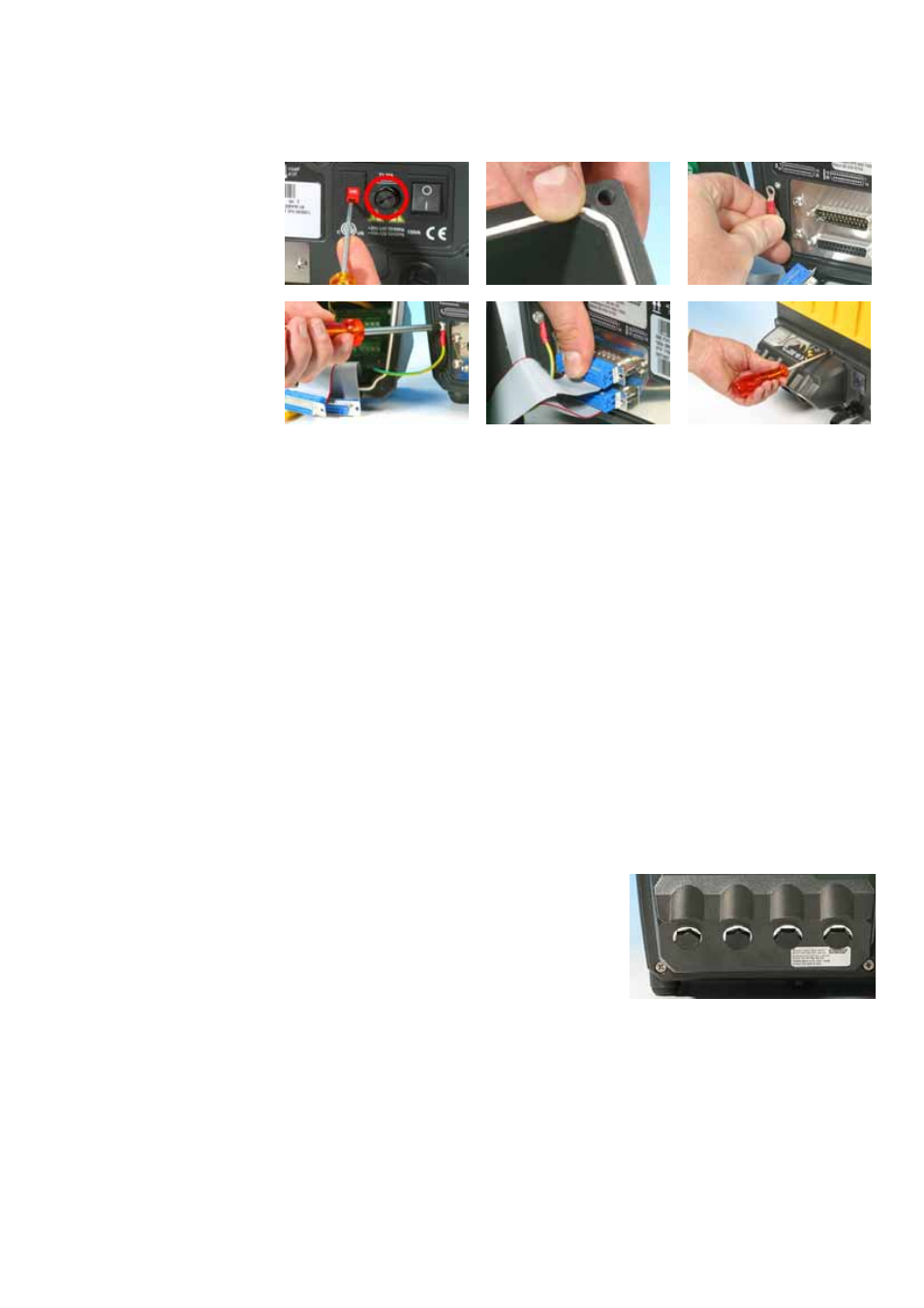

Pour replacer le module étanche 620N :
Vérifiez que le fusible dans le porte-fusible (encerclé) n'a pas besoin d'être
remplacé. Vérifiez que le commutateur de sélection de tension est réglé
correctement.
Vérifiez que la baguette d'étanchéité est bien insérée dans sa rainure, sur la
face du module.
Branchez la prise de terre du module. Replacez la vis et serrez-la à 2 Nm.
Enfoncez les connecteurs en D femelle (supérieur) et mâle à 25 voies.
Maintenez le module en place. Veillez à ne pas compromettre le joint
d'étanchéité, ni pincer le câble de prise de terre ou les câbles ruban du
connecteur en D et vissez les vis de fixation (en vissant d'abord la vis centrale
du haut). Serrez à 2,5 Nm.
Note : Vérifiez d'avoir bien utilisé les six vis. Si les vis ne sont pas remises en place,
leurs orifices seraient sujets à la corrosion, ce qui compromettrait la protection IP66
(NEMA4X).
20.2 Câblage
Il incombe à l'utilisateur d'assurer la sécurité et le bon fonctionnement de la pompe
en mode contrôle à distance ou automatique.
Les lignes 0 V de cette pompe sont isolées par transformateur secteur de la terre
(terre flottante). Elle peut être connectée à une ligne 0 V isolée ou à des interfaces
0 V mises à la terre.
L'entrée du câble dans le module se fait au
moyen de quatre presse-étoupes de câble
étanches (max.). Ceux-ci peuvent être fixés à
la place des bouchons d'étanchéité dont le
module est équipé pour l'expédition.
Le nombre de presse-étoupes nécessaires
dépend du nombre de câbles de connexion
requis et du jugement de l'installateur. De
manière standard, quatre presse-étoupes de câble M16 sont fournis avec la pompe.
Utilisez les câbles de contrôle recommandés pour les blocs de bornes : métrique =
0,14 mm
2 -2,5 mm 2 solide et 0,14 mm 2 -1,5 mm 2 toronné. Etats-Unis = 26AWG-
14AWG solide et 26AWG-16AWG toronné. Câble : circulaire. Diamètre extérieur
max./min. pour assurer l'étanchéité au passage du presse-étoupe standard :
9,5 mm-5 mm. La section du cordon doit être circulaire pour assurer
l'étanchéité du joint.
