Manuel d'utilisation pour les pompes Watson-Marlow 620UN, 620U, 620SN, 620S 59
20.11 Sorties 1, 2, 3, 4

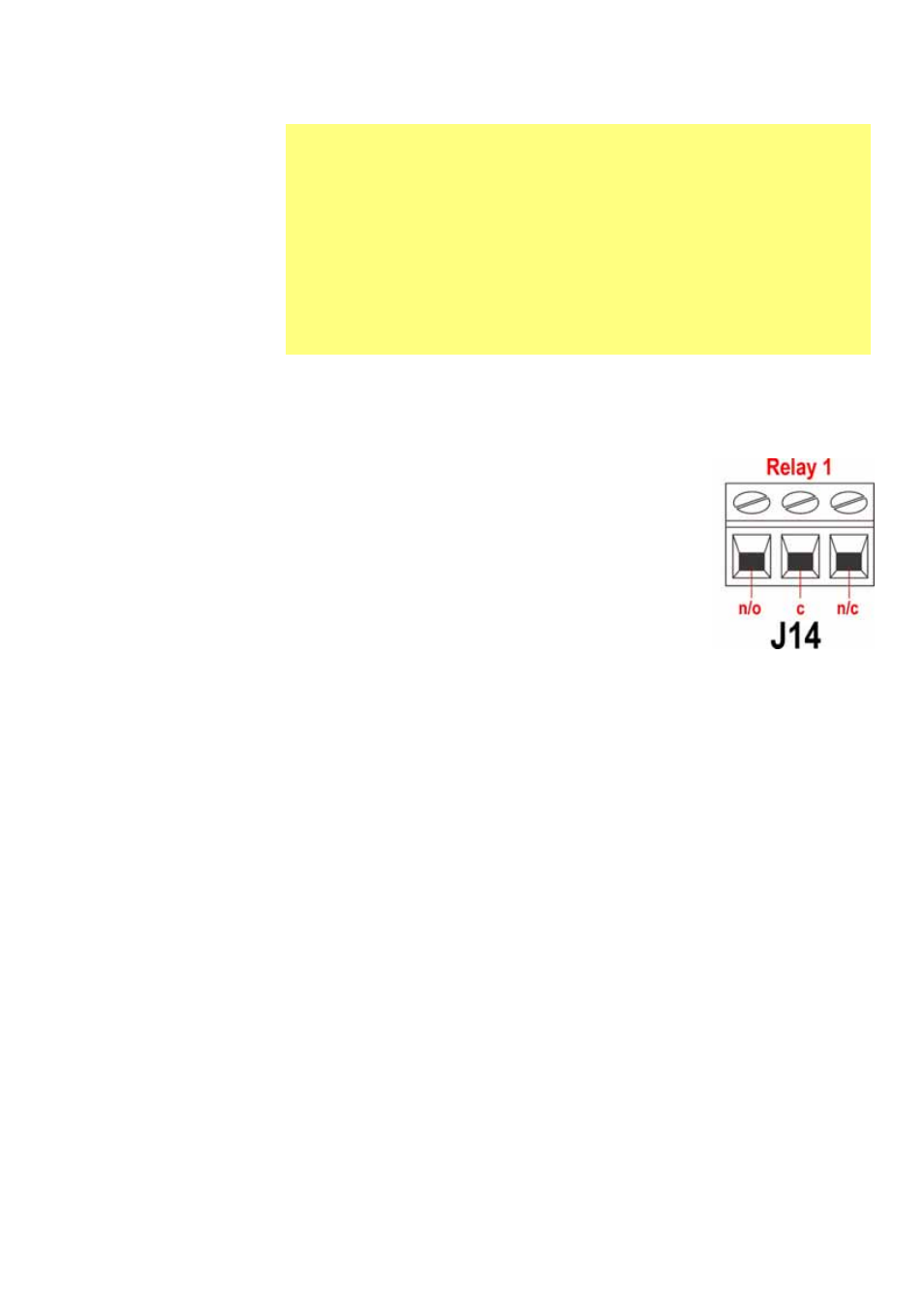

Note : Le relais 1 (J14) est représenté ici. Les relais 2,
relais 3 et relais 4 (J15, J16 et J17) fonctionnent de manière
identique.
Connectez votre dispositif de sortie à la borne c (commune)
du connecteur de relais choisi et soit à la borne n/c soit à la
borne n/o (normalement fermée ou normalement ouverte),
selon les cas. Configurez le logiciel de la pompe en prenant
ceci en compte. Référez-vous à la section 16.4 Sorties.
Par défaut, le relais 1 est configuré pour signaler le statut
Marche / arrêt ; le relais 2 est configuré pour indiquer le statut de Sens de rotation ;
le relais 3 est configuré pour indiquer le statut Auto / man ; le relais 4 est configuré
pour indiquer le statut d'alarme générale. Référez-vous à la section 12 Première
mise en route de la pompe.
20.12 Tensions d'alimentation
Une source de tension appropriée est disponible si nécessaire sur chaque connecteur.
De plus, on peut se servir des alimentations du connecteur de Réserve (J12).
Dans le tableau ci-dessous, « Charge max.» est la charge totale maximum sur
chaque alimentation, quel que soit le nombre de connexions.
Important : sorties de statut de pompe
Les sorties 1-4 sont disponibles sous formes de contacts de relais
unipolaires à inverseur : Relais 1, 2, 3 et 4. Connectez aux contacts
normalement ouverts ou normalement fermés du relais, selon le cas,
et configurez le logiciel de la pompe en conséquence. Référez-vous à
la section 16.4 Sorties.
Note : La valeur nominale maximum sur les contacts de relais de
cette pompe est de 30 V CC ; charge max. de 30 W.
Note : Convient également à faible puissance : c'est-à-dire 1 mA à
5 V CC minimum.
