Pour obtenir la protection CEM, il convient d'utiliser un câble de contrôle blindé. Le
blindage doit être relié à l'une des vis de montage du circuit imprimé, ou sur la
connexion adjacente à cosse rectangulaire (si présente).
Pour améliorer la protection CEM dans des environnements extrêmement bruyants,
il convient d'utiliser des câbles blindés en conjonction avec des presse-étoupes
étanches métalliques CEM. Ceux-ci doivent être reliés à la terre sur le module en
ajoutant un écrou M16x1,5 à bords dentelés pour assurer un contact approprié avec
l'intérieur du module. Pour accéder à l'intérieur du module, il faut déposer la carte
de circuits imprimés du module : celle-ci est maintenue par deux vis de fixation, qui
peuvent être dévissées et replacées au moyen d'un tournevis à tête en croix. Prenez
les précautions antistatiques d'usage pour manipuler les cartes de circuits imprimés.
Cordons convenant à l'utilisation générale : 300 V à tubulure PVC extra haute qualité,
avec une bonne résistance aux flammes et à l'humidité.
Cordons convenant à l'utilisation industrielle : 300 V à tubulure polyuréthane extra-
robuste, résistant à l'huile, aux carburants, aux solvants et à l'eau.
Pour faciliter le câblage, il est conseillé de ne pas dépasser 8 conducteurs par câble.
Par souci de clarté, seuls deux conducteurs sont illustrés ici.

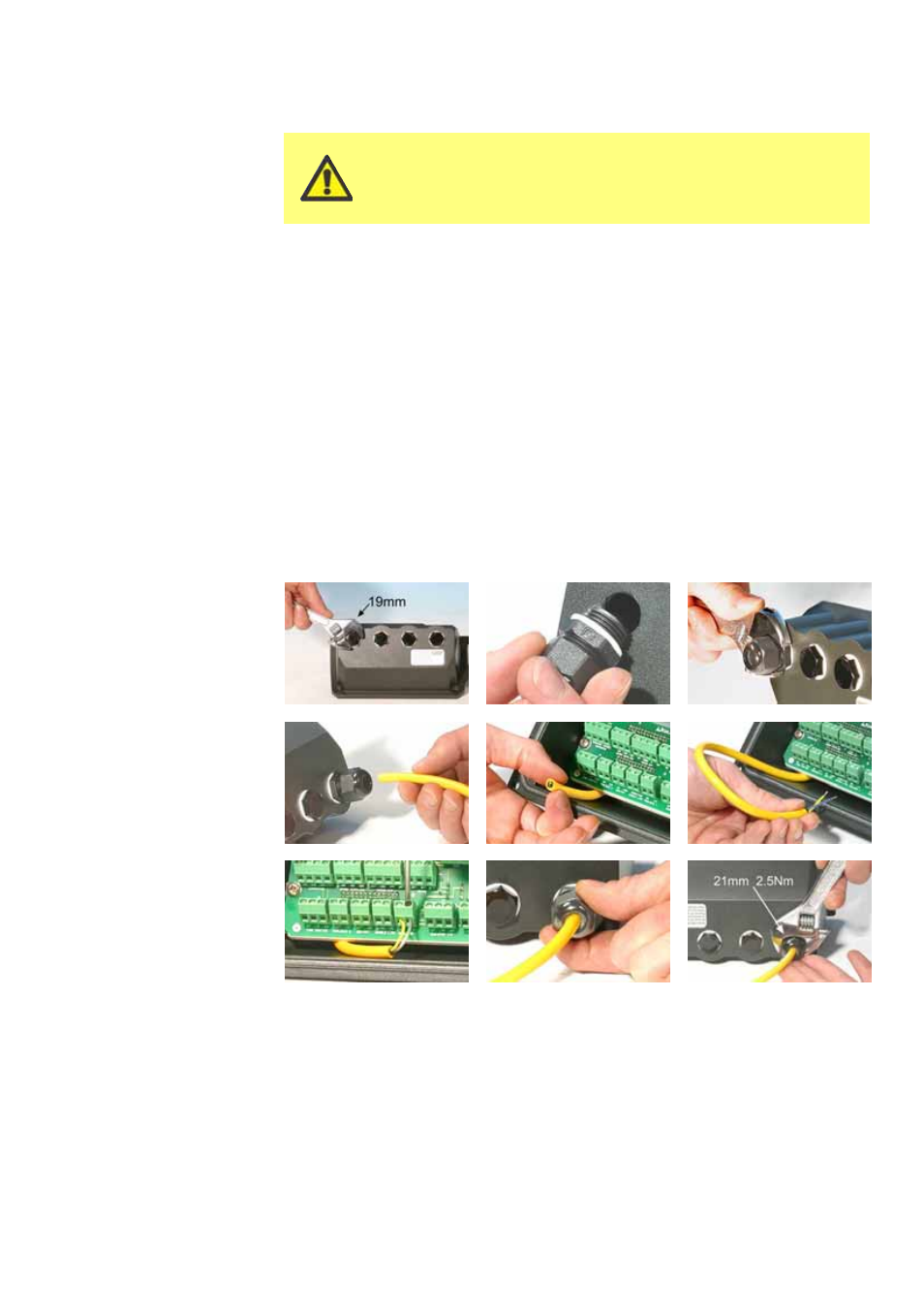

Utilisez une clé de 19 mm pour dévisser le bouchon d'étanchéité. Jetez la
rondelle d'étanchéité en nylon.
Vissez l'un des presse-étoupes M16x1,5 fournis à la place du bouchon, en
utilisant la nouvelle rondelle d'étanchéité en nylon qui est fournie. Serrez le
presse-étoupe à 2,5 Nm pour assurer l'étanchéité, en utilisant une clé de 21 mm.
Si vous utilisez un presse-étoupe différent, il doit assurer une étanchéité
à l'eau IP66.
Desserrez le dessus du presse-étoupe (sans l'enlever) et faites passer le cordon
dans le presse-étoupe. Une fois qu'il a dépassé le presse-étoupe, continuez
à pousser sur le cordon pour l'enfiler.
Utilisez le câble et les presse-étoupes recommandés
pour la version IP66 (NEMA 4X) de cette pompe, à
défaut de quoi la protection contre le reflux ne saurait
être assurée.
