Manuel d'utilisation pour les pompes Watson-Marlow 620UN, 620U, 620SN, 620S 64

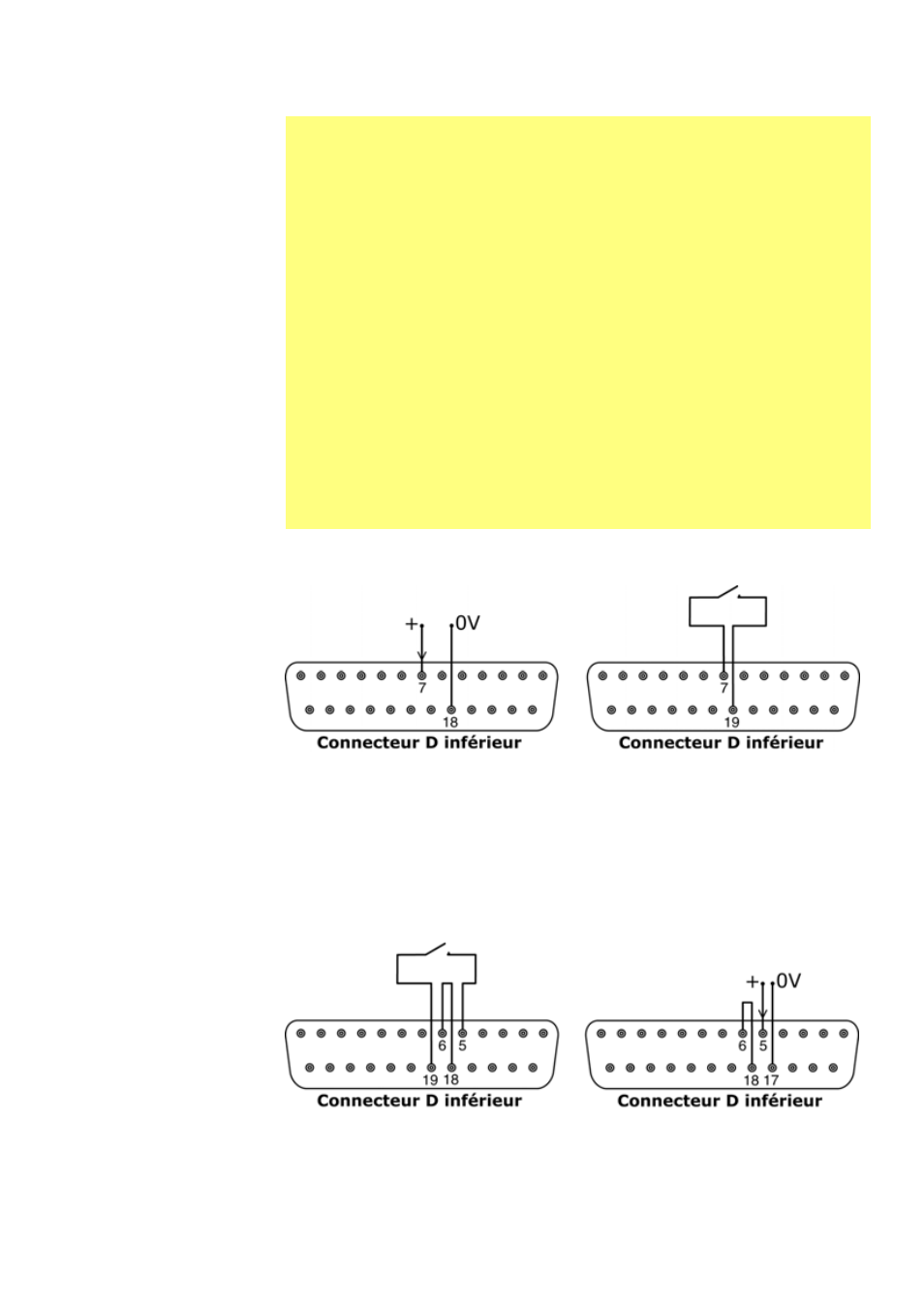

21.4 Entrée marche / arrêt
Marche / arrêt à distance : connectez un commutateur à distance entre les broches
7 et 19 du connecteur D inférieur. Ou bien une entrée logique peut être appliquée
à la broche 7 du connecteur D inférieur, mise à la terre sur la broche 18. Une entrée
élevée arrête la pompe, une entrée basse met la pompe en route. Sans connexion
ou avec le commutateur ouvert, la pompe prend la valeur par défaut de marche.
Pour modifier ou spécifier le sens de l'entrée marche / arrêt, référez-vous à la
section 16.5 Arrêt à distance, dans le menu Setup.
21.5 Entrée de sens de rotation
Pour activer le contrôle du sens de rotation à distance et désactiver la touche SENS DE
ROTATION (SHIFT, 1) du clavier, connectez les broches 6 et 18 du connecteur D
inférieur. Connectez un commutateur à distance entre les broches 5 et 19 du
Important : instructions générales pour les entrées de contrôle
à distance
Toutes les entrées de contrôle à distance peuvent être câblées de
deux manières différentes :
Logique
Une tension logique entre 5 V TTL et la logique industrielle 24 V peut
être câblée sur la broche d'entrée. La pompe est configurée pour opérer
sans modification dans cette plage. L'une des broches 0 V est connectée
aux dispositifs de contrôle 0 V pour réaliser un circuit. Une broche 0 V
est identifiée dans le schéma de câblage mais n'importe quelle broche
peut être utilisée. Bas est équivalent à 0 V. Elevé est équivalent à
5 V
→ 24 V.
Commutateur
Un commutateur à distance peut être connecté entre la broche d'entrée
et une source d'alimentation positive quelconque de la pompe. Une
broche d'alimentation de 5 V est identifiée dans le schéma de câblage
mais plusieurs broches peuvent être utilisées, soit 5 V, soit une autre
tension positive. Cependant, ne pas utiliser la broche 21 du connecteur D
inférieur ou la broche 20 du connecteur D supérieur.
