Manuel d'utilisation pour les pompes Watson-Marlow 620UN, 620U, 620SN, 620S 33
Appliquez le signal de contrôle de processus maximum. Pendant l'application du
signal, appuyez sur ENTRER pour enregistrer le signal comme point de calibrage.
Appliquez 50 % du signal de contrôle de processus maximum. Pendant
l'application du signal, appuyez sur ENTRER pour enregistrer le signal comme
point de calibrage.
En cas d'erreur, appuyez sur STOP à tout moment dans la séquence. La pompe
affiche alors l'écran précédent.
La dernière activation de la touche ENTRER commande à la pompe d'afficher
un écran de confirmation puis de réafficher l'écran sur lequel a été saisie la
séquence d'ajustage : le menu Setup ou le menu Setup analogique.
La pompe calcule ensuite une réponse linéaire pour les signaux bas à moyen et
moyen à élevé et enregistre les résultats sous forme de nouveau graphe d'étalonnage
d'entrée analogique.
Si l'un des trois signaux correspond, un écran d'avertissement s'affiche avant l'affichage
de l'écran de confirmation et l'ajustage est ignoré.
Note : En appliquant le signal de contrôle de processus maximum lorsque le minimum
est requis et inversement, des réponses inverses peuvent être configurées.
Note : Le retour aux valeurs par défaut spécifiées en usine annule les valeurs
d'ajustage du calibrage.
16.2 Analogique
Lorsque la pompe est en mode de contrôle à distance, elle suit un signal analogique
transmis par la commande à distance de l'opérateur jusqu'à la borne i/p du connecteur
analogique 1 à l'arrière de la pompe, dans les fourchettes de 4-20 mA, 0-10 V ou
1-5 V. L'option Analogique dans le menu Setup permet à l'utilisateur de configurer
la pompe pour fonctionnement avec son système de contrôle à distance.
Lorsque la pompe est sous contrôle à distance, elle surveille le signal analogique en
provenance du système de contrôle à distance de l'opérateur sur la broche 4 du
connecteur D inférieur à l'arrière de la pompe dans les plages 4-20 mA, 0-10 V ou
1-5 V. L'option Analogique dans le menu Setup permet à l'utilisateur de configurer
la pompe pour fonctionnement avec son système de contrôle à distance.

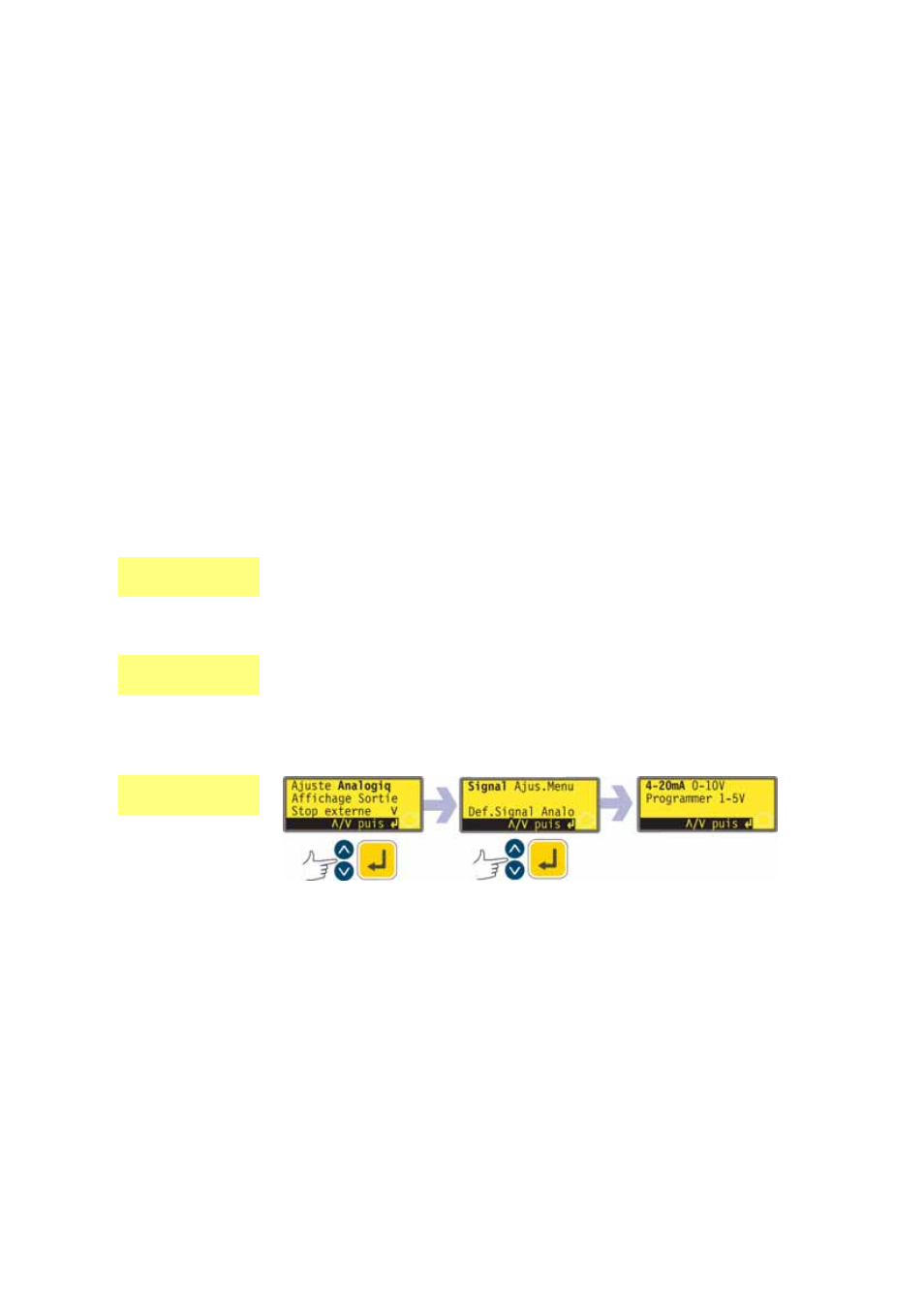

Sélectionnez Analogique dans le menu Setup en utilisant les touches HAUT
ou BAS et en appuyant sur la touche ENTRER pour valider votre choix.
Trois options sont affichées : Entrée, Ajustage et Menu.
Entrée permet à l'utilisateur d'indiquer au logiciel de la pompe le type de signal utilisé
ou de choisir l'option programme. S'il sélectionne Programme dans le menu
suivant, l'opérateur peut choisir le type d'entrée et indiquer à la pompe les vitesses
de fonctionnement en réponse au signal de contrôle de processus élevé ou bas.
Référez-vous à la section 18.2.1 Vitesse.
Ajustage affiche le menu Ajustage décrit ci-dessus. Référez-vous à la section
18.1 Ajustage.
Menu ramène l'opérateur à la première section du menu Setup. Référez-vous à la
section 16 Setup.
UN, U
U
UN, U
