Manuel d'utilisation pour les pompes Watson-Marlow 620UN, 620U, 620SN, 620S 61
21 Câblage de contrôle automatique
sans le module 620N

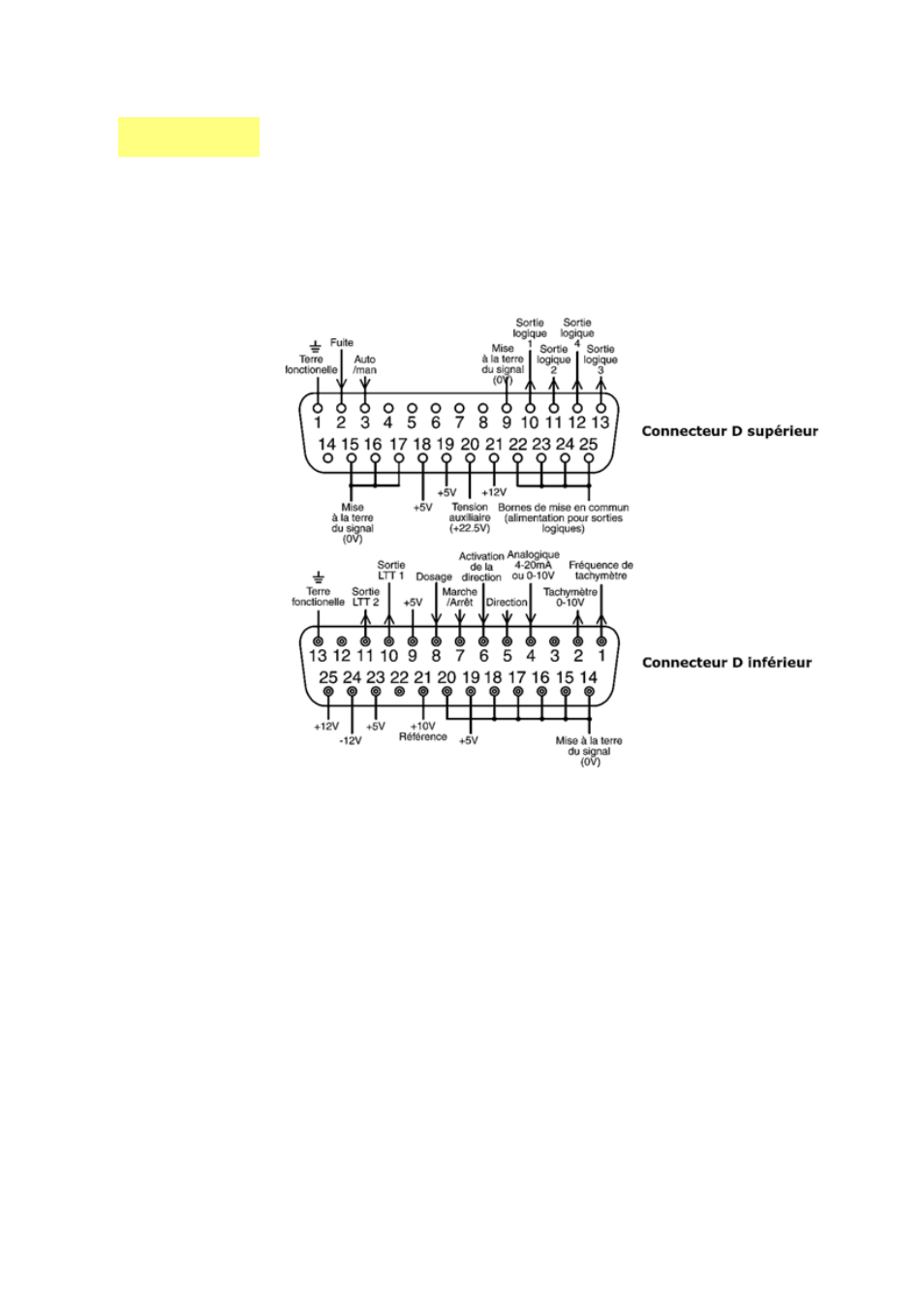

L'interface de la pompe et des autres dispositifs se fait par l'intermédiaire de trois
connecteurs D à l'arrière de la pompe. Deux connecteurs D 25 voies sont présents.
Le connecteur supérieur est mâle, le connecteur inférieur est femelle. Les
connecteurs mâles et femelles, blindés pour compatibilité à la norme CEM, doivent
être soudés à des câbles de contrôle blindés.
Câble de contrôle recommandé : 7 fils, 0,2 mm, 24AWG, blindé, circulaire jusqu'à
25 âmes. Le blindage des câbles doit être mis à la terre soit par broche de mise à
la terre conventionnelle sur le connecteur D (broche 1 du connecteur D supérieur
(mâle) à 25 voies) (broche 13 du connecteur D inférieur (femelle) à 25 voies), soit
à travers le métal de la prise ou de la douille.
Cette pompe satisfait toutes les exigences de compatibilité CEM pour jusqu'à 25 m
de câble de type spécifié ci-dessus. Au-delà de cette distance il incombe à
l'utilisateur d'assurer la sécurité et le bon fonctionnement de la pompe en mode
contrôle à distance ou automatique.
Ne liez pas l'un à l'autre les câbles de commande et d'alimentation secteur.
Les lignes 0 V de cette pompe sont isolées par transformateur secteur de la terre
(terre flottante). Elle peut être connectée à une ligne 0 V isolée ou à des interfaces
0 V mises à la terre. Les sorties TTL (logique transistor transistor) 1 et 2 utilisées ici
sont composées de deux états : nominalement 0 V et 5 V mais en pratique <0,4 V
(<16 mA) et 2,4-5 V (<0,4 mA). Ils ne conviennent pas pour les relais de
commande. Si un relais doit être contrôlé par signal TTL, la configuration doit être
réalisée comme décrite dans la section Sortie logique 1-4, ci-dessous.
