Manuel d'utilisation pour les pompes Watson-Marlow 620UN, 620U, 620SN, 620S 37
Le circuit d'alimentation de la pompe (5 V, 10 V, 12 V) ou le circuit d'alimentation de
l'opérateur jusqu'à 30 V sur la broche 22, connecteur D supérieur, assure la tension
correcte pour ces sorties de statut logique.

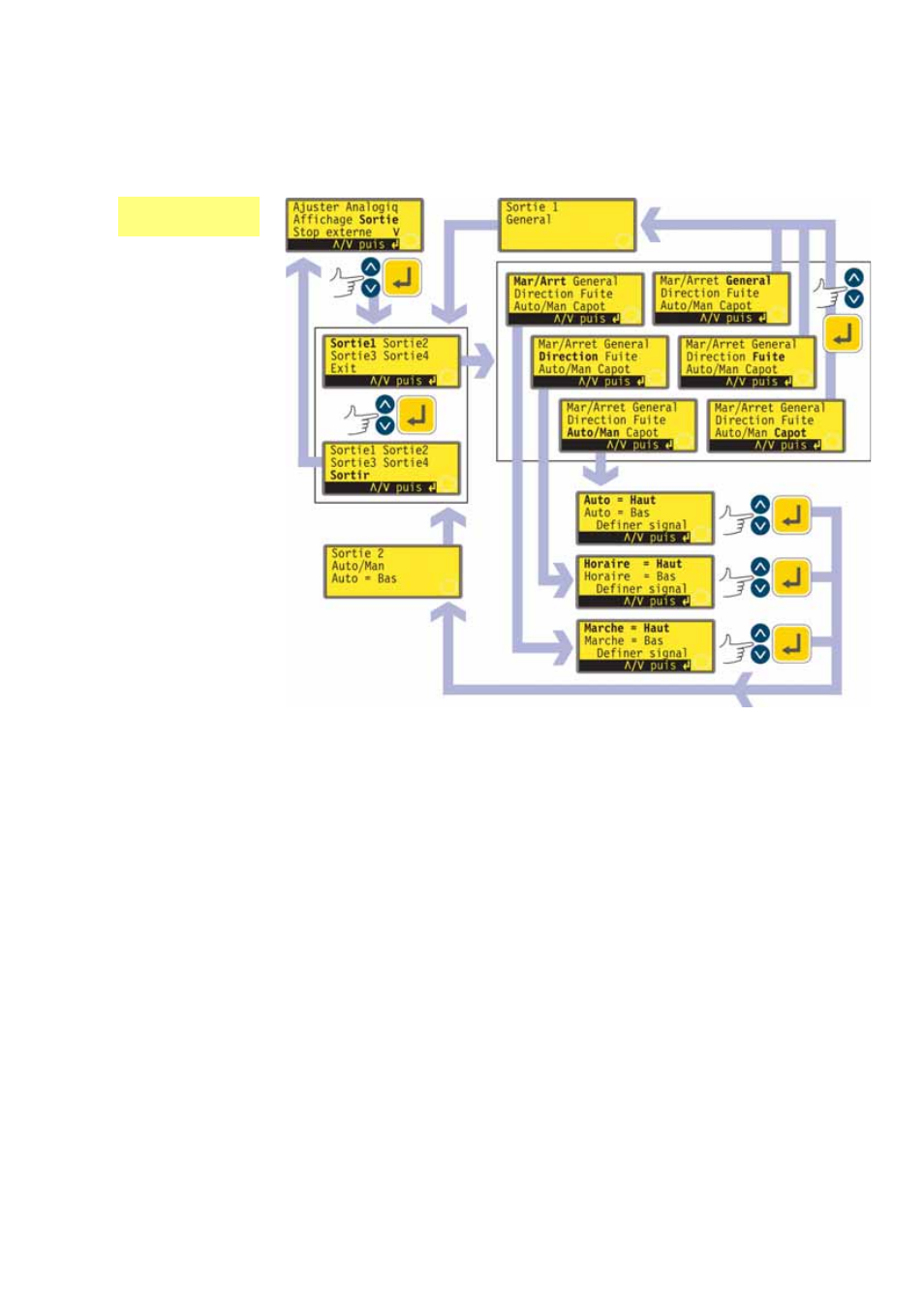

Sur le premier écran du menu Setup, sélectionnez Sorties en utilisant les
touches HAUT et BAS. Appuyez sur ENTRER pour confirmer votre sélection.
La pompe affiche un écran qui vous permet de configurer chacune des quatre
sorties ou de quitter ce menu. Effectuez une sélection en utilisant les touches
HAUT ou BAS et appuyez sur la touche ENTRER pour confirmer votre choix.
Si Sortie 1 est choisie, la pompe affiche les six options.
Si vous sélectionnez Général, Fuite ou Tête en utilisant les touches HAUT
et BAS et confirmez en appuyant sur la touche ENTRER, cette option est
configurée sur la Sortie 1, un écran de confirmation est affiché et l'opérateur
est ramené à l'écran de Sélection de sortie.
Sélectionnez Marche / arrêt, Sens de rotation ou Auto / man en utilisant
les touches HAUT et BAS et confirmez le choix en appuyant sur la touche
ENTRER pour afficher les écrans permettant d'assigner Marche à Elevé ou
Bas, sens horaire à Elevé ou Bas, et Auto à Elevé ou Bas respectivement.
Faites votre sélection à l'aide des touches HAUT et BAS et appuyez sur
ENTRER pour confirmer. L'option choisie est configurée sur la Sortie 1. La
pompe affiche un écran de confirmation et ramène l'utilisateur à l'écran de
sélection de Sortie.
L'opérateur peut configurer Sortie 2, Sortie 3 et Sortie 4 de la même manière
ou choisir Quitter.
Si la touche STOP est activée pendant le réglage, le réglage de sortie précédent
est conservé et la pompe réaffiche l'écran de Sélection de sortie.
Si la touche Quitter est sélectionnée, la pompe ramène l'opérateur au troisième
écran du menu Setup.
