Manuel d'utilisation pour les pompes Watson-Marlow 620UN, 620U, 620SN, 620S
54
La forme du module à l'intérieur est conçue pour guider le cordon en évitant la
carte à circuits imprimés. Si vous continuez à pousser, le cordon sera enfilé assez
loin pour vous permettre de l'attraper avec les doigts à l'intérieur du module.
Tirez sur le cordon qui doit être suffisamment long pour atteindre les
connecteurs voulus. Prévoyez un peu de surplus.
Dénudez le fourreau extérieur et retirez 5 mm d'isolant sur les conducteurs. Pas
d'étamage ou de ferrule requis. Note : Si le cordon utilisé est très raide ou d'un
diamètre important, il pourrait s'avérer plus pratique de dénuder le fourreau
extérieur avant de faire passer les conducteurs du câble à travers le passe-étoupe.
Cependant, pour assurer l'étanchéité, il faut qu'une partie de cordon à fourreau
non endommagé soit présente dans le presse-étoupe au serrage.
Tordez une longueur suffisante de blindage du cordon. Desserrez l'une des vis
de fixation du circuit imprimé et entourez le blindage autour. Maintenez-le en
place en revissant la vis. Vous pouvez également fixer le blindage du cordon
sur la connexion adjacente à cosse rectangulaire (si présente).
Enfoncez le conducteur nu dans l'orifice carré du connecteur. Une fois le
conducteur bien enfoncé, resserrez la vis pour le maintenir en place.
Une fois que tous les conducteurs sont en place, resserrez le dessus du
presse-étoupe à 2,5 Nm à l'aide d'une clé de 21 mm, pour assurer l'étanchéité
du joint. Vous pouvez également resserrer le presse-étoupe avec les doigts et
vous servir d'une clé pour finir d'un demi-tour.
Ne liez pas l'un à l'autre les câbles de commande et d'alimentation secteur.

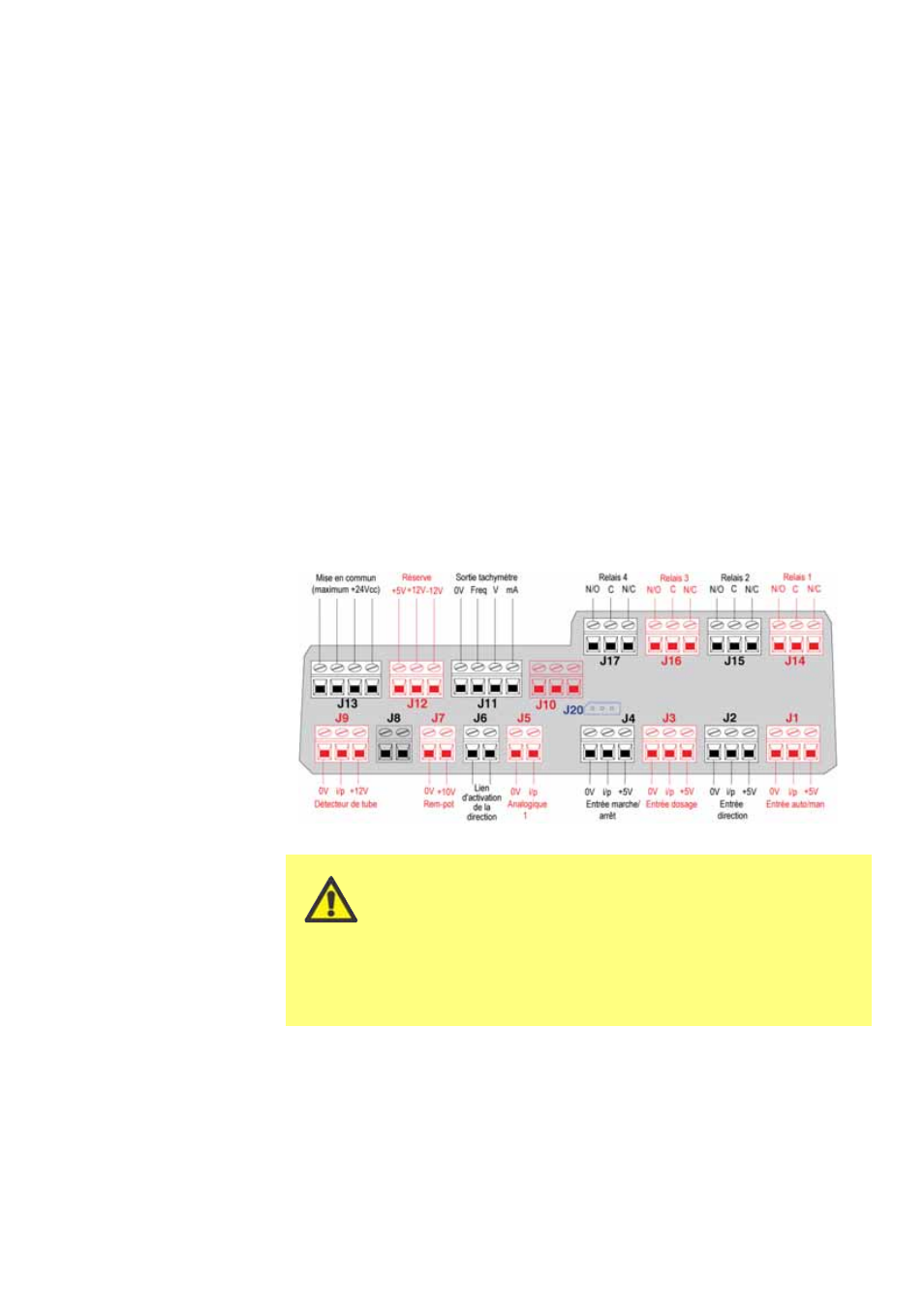

Connecteurs pour circuit imprimé du module étanche 620N :
N'appliquez jamais de tension de secteur sur les bornes
à l'intérieur du module 620N. Appliquez les signaux
corrects aux bornes indiquées ci-dessous. Limitez les
signaux aux valeurs maximales indiquées. N'appliquez
pas de tension sur d'autres bornes. Des dommages permanents
non couverts par la garantie peuvent en résulter. La valeur
nominale maximum sur les contacts de relais de cette pompe est
de 30 V CC ; charge max. de 30 W. Note : Convient également à
faible puissance : c'est-à-dire 1 mA à 5 V CC minimum.
