Manuel d'utilisation pour les pompes Watson-Marlow 620UN, 620U, 620SN, 620S 49
La pompe peut maintenant afficher les millilitres par minute, les tours par
minute ou les deux. Appuyez sur la touche START pendant que la pompe est
en service pour faire alterner les trois options d'affichage.
Note : Recalibrez toujours la pompe après chaque changement de tube, de fluide
ou de tuyauterie de connexion. Il est également recommandé de recalibrer la pompe
régulièrement pour maintenir la précision.
17.4 Quitter
Pour retourner à l'écran principal de mode manuel, sélectionnez Quitter en utilisant
les touches HAUT et BAS. Confirmez en appuyant sur la touche STOP.
18 Détails Sortie Broche
Sélectionner la fonction Détails Sortie Broches entraîne l'affichage par la pompe
d'un écran d'informations, puis des informations sur la tension et les broches présé -
lectionnées sous 17 rubriques : Entrée analogique, Sortie analogique, Sortie
tachymètre, Entrée marche / arrêt, Déblocage sens de rotation, Entrée sens
de rotation, Entrée fuite, Basculement auto / man, Entrée de dosage, Sortie 1,
Sortie 2, Sortie 3, Sortie 4, Alimentation, 0 volt, Terre et Divers. L'opérateur
ne peut saisir aucune donnée ici. Cette section n'affiche que des informations.
Dans le menu principal, sélectionner Détails Sortie Broche en utilisant les touches
HAUT ou BAS et en appuyant sur la touche ENTRER pour valider votre choix.

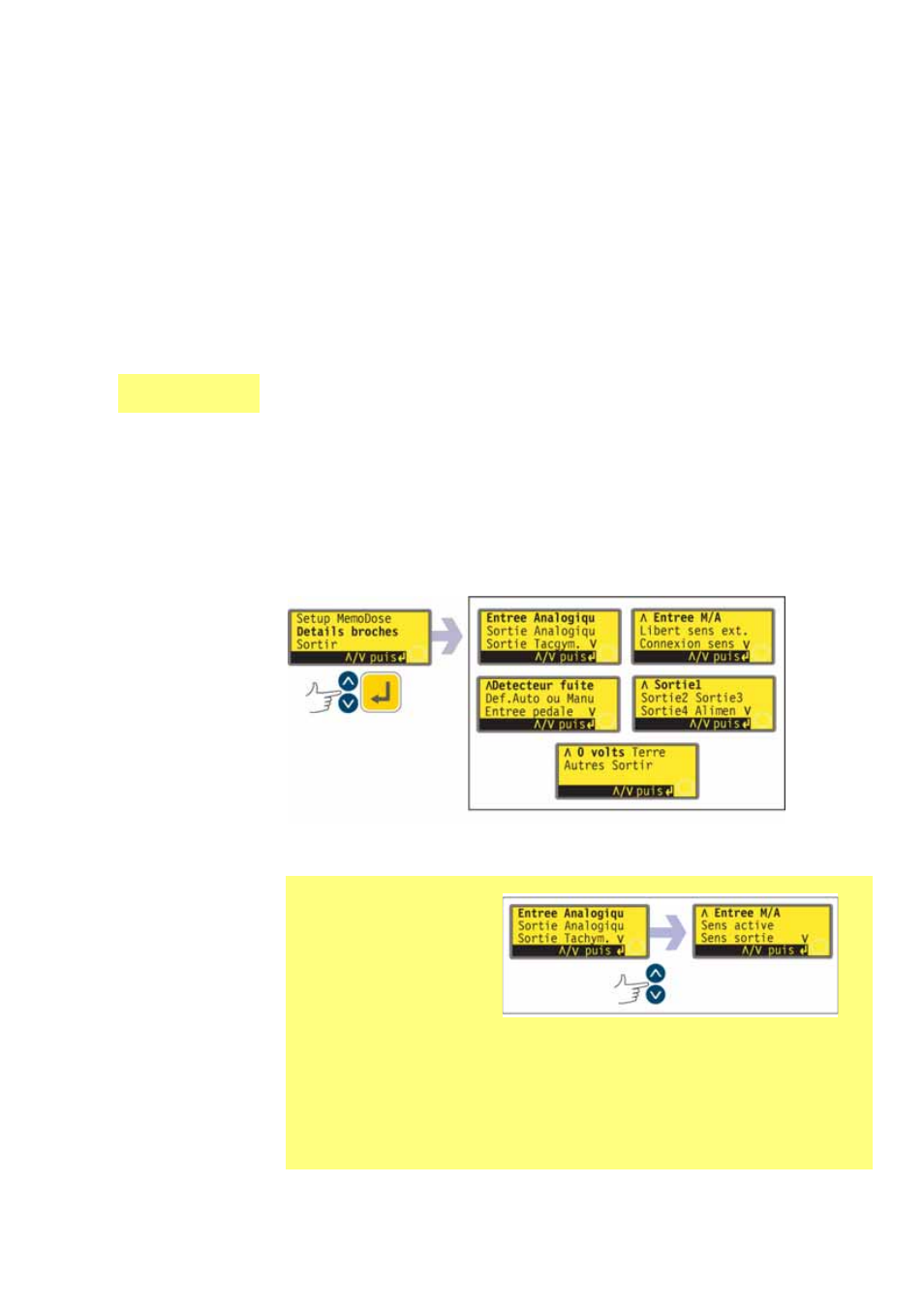

Détails Sortie Broche
Le menu Détails Sortie
Broche comprend
5 écrans. Les deux
premiers écrans sont
illustrés ci-contre.
Pour passer d'un écran
à un autre, appuyez de
manière répétée sur la
touche BAS. Chaque élément est mis successivement en surbrillance
jusqu'à ce que le dernier élément soit sélectionné. Appuyez à
nouveau sur la touche BAS pour afficher l'écran suivant du menu avec
le premier élément en surbrillance.
Suivez la procédure inverse en utilisant la touche HAUT pour passer à
un écran précédent du menu.
