Manuel d'utilisation pour les pompes Watson-Marlow 620UN, 620U, 620SN, 620S 62
21.1 Vitesse : entrée analogique
Il est possible de contrôler la vitesse de la pompe à distance par l'une des méthodes
suivantes : un signal analogique de tension dans les plages 0-10 V ou 1-5 V ; ou un
signal analogique de courant dans la plage 4-20 mA - ou un potentiomètre à distance.

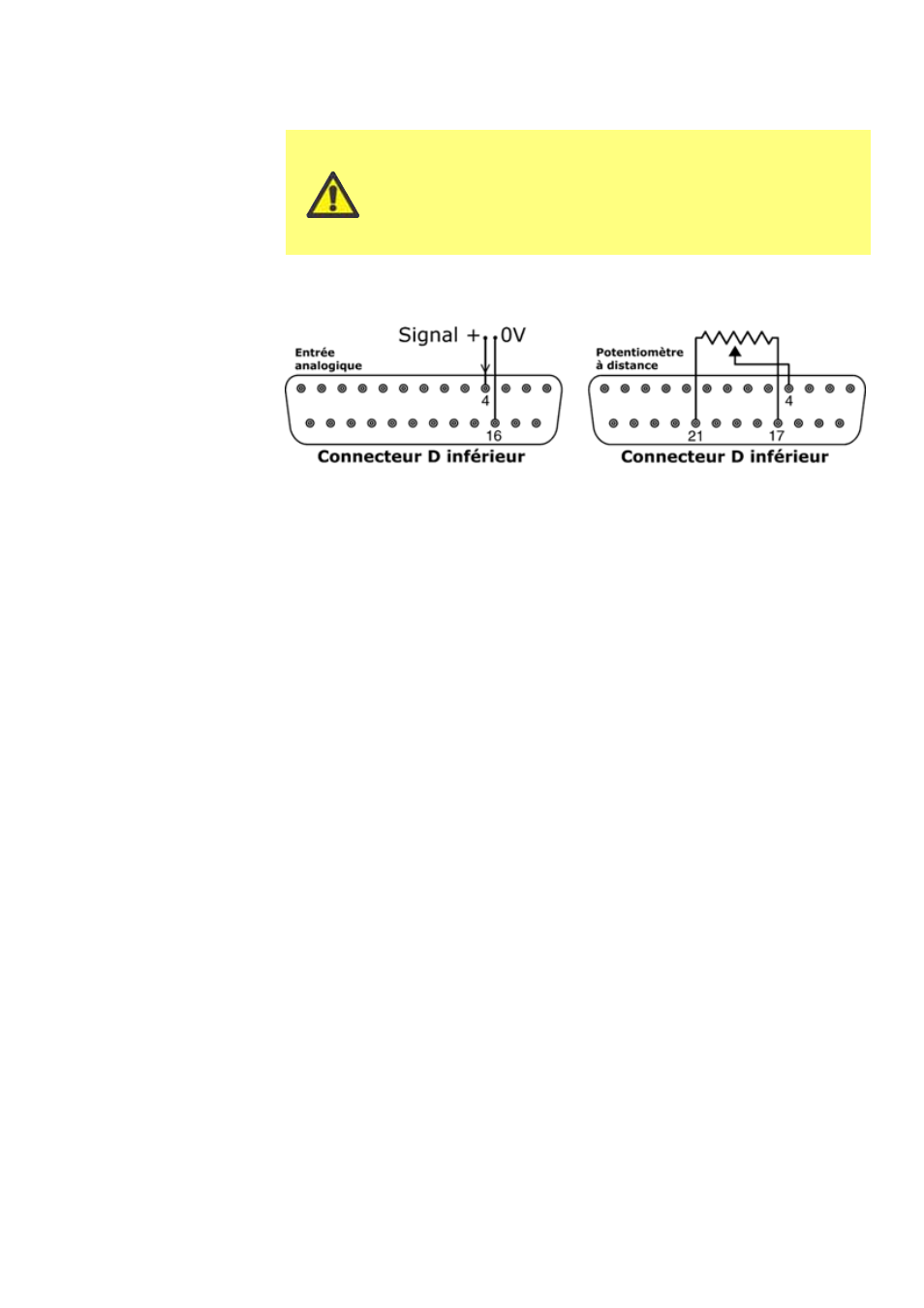

Le signal de processus analogique doit être appliqué à la broche 4 du connecteur D
inférieur. 0 V sur la broche 16. La pompe assure un débit croissant pour un signal
de contrôle en augmentation (réponse non inverse) ou un débit croissant pour un
signal de contrôle en diminution (réponse inverse). Référez-vous à la section 16.2
Analogique, dans le menu Setup.
Impédance de circuit de 4-20 mA : 250 Ω.
Pour les modes tension, une source de tension stable et fiable peut être utilisée avec
un voltmètre CC.
Impédance du circuit : 22 k
Ω.
L'inversion de réponse est spécifiée dans le logiciel. Ne pas inverser la polarité des
broches.
Un potentiomètre à distance avec une valeur nominale comprise entre 1 k et 2 k et
un minimum de 0,25 W doit être câblé comme indiqué. Lors de l'utilisation d'un
potentiomètre à distance, n'appliquez pas de signal de contrôle de tension ou de
courant en même temps. Le signal de contrôle de vitesse doit être calibré par
rapport aux réglages maximum et minimum du potentiomètre. Cela est effectué au
niveau du logiciel - référez-vous à la section 16.1 Ajustage du chapitre Setup.
Lors de l'utilisation d'un potentiomètre à distance, il est important de régler l'entrée
analogique sur tension dans le menu Setup. Sinon, la tension de référence de la
broche 21 sera surchargée et elle ne fournira pas les 5 ou 10 V requis.
N'appliquez jamais de tension de secteur aux
connecteurs D. Appliquez les signaux corrects aux
broches indiquées. Limitez les signaux aux valeurs
maximales indiquées. N'appliquez pas la tension
sur les broches. Des dommages permanents non
couverts par la garantie peuvent en résulter
