Manuel d'utilisation pour les pompes Watson-Marlow 620UN, 620U, 620SN, 620S 58

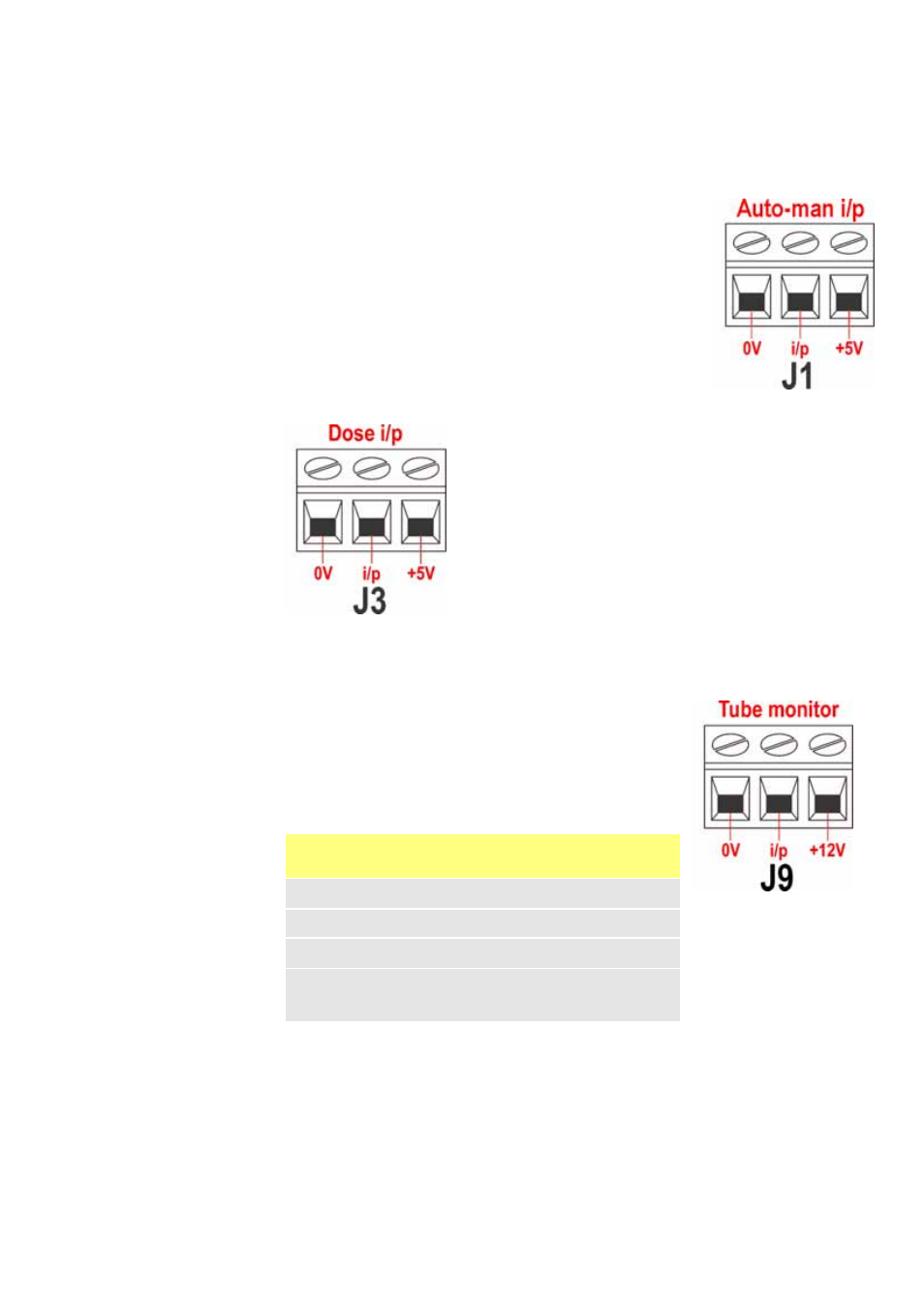

20.8 Entrée de basculement
auto / manuel
Connectez un commutateur à distance entre la borne +5 V
et la borne i/p du connecteur i/p Auto / man (J1).
Commutateur fermé pour contrôle automatique ; ouvert
pour contrôle manuel. Un signal d'entrée logique peut
également être appliqué à la borne i/p du connecteur i/p
Auto-man ; mise à la terre sur borne 0 V. Entrée élevée pour
contrôle automatique ; entrée basse pour contrôle manuel.
20.9 Entrée MemoDose
Connectez un commutateur de contact temporaire, comme
un interrupteur à pédale ou un commutateur manuel,
entre la borne 5 V et la borne i/p du connecteur i/p de
dosage (J3). Fermez le commutateur pour commencer un
dosage. Cette entrée est à anti-rebond contrôlé par logiciel
et elle fonctionne de manière semblable aux autres
entrées à distance, comme l'entrée logique 5 V à 24 V
ci-dessus, en utilisant la borne i/p et la borne 0 V. Note :
Cette entrée est à anti-rebond contrôlé par logiciel, donc le
signal peut être soit momentané, soit maintenu pendant
le dosage. S'il est maintenu, le signal doit être supprimé
avant la dose suivante.
20.10 Entrée de détection de fuite
Connectez un dispositif de détection de fuite à distance
entre la borne +12 V et la borne i/p sur le connecteur de
détecteur de tube (J9). Un circuit fermé indique une fuite.
Une entrée logique peut également être appliquée à la
borne i/p ; mise à la terre sur la borne 0 V. Une entrée
élevée indique une fuite. Connectez le câble d'un
détecteur de fuite de tube Watson-Marlow comme suit :
Note : utilisez seulement les détecteurs de fuite de tube Watson-Marlow 620 series.
Couleur des fils du
détecteur de tube
module 620N
Bleu borne 0 V J9
Jaune borne i/p J9
Rouge borne +12 V J9
Terminez le blindage dans le module 620N à l'aide
d'un presse-étoupe CEM 360°, si nécessaire.
Référez-vous à la section 20.2 Câblage.
