Installation
Interface lève-torche
Interface lève-torche
L’interface lève-torche qui se trouve sur la porte arrière de l’EDGE Pro Ti est un connecteur D-sub à 9 contacts pour
le câble d’interface lève-torche qui relie l’EDGE Pro Ti au Sensor Ti intégré en option. L’interface lève-torche est conçue
pour être utilisée seulement avec le lève-torche Sensor Ti et assure la bonne hauteur pendant la coupe. Cette interface
nécessite :
• Des signaux de tension de l’arc, de démarrage, de transfert et de mise en attente. Pour de plus amples
renseignements sur le câblage du signal, consulter la Figure 45 et le Tableau 16.
• Un diviseur de tension
La connexion entre la EDGE Pro Ti CNC et le lève-torche ArcGlide est établi grâce à un câble Hypernet, tel qu’illustré
à la Figure 12 à la page 46 et tel que décrit dans le
Manuel d’instructions de l’ArcGlide THC.
Installer le câble du lève-torche entre l’interface lève-torche de l’EDGE Pro Ti et le Sensor Ti.

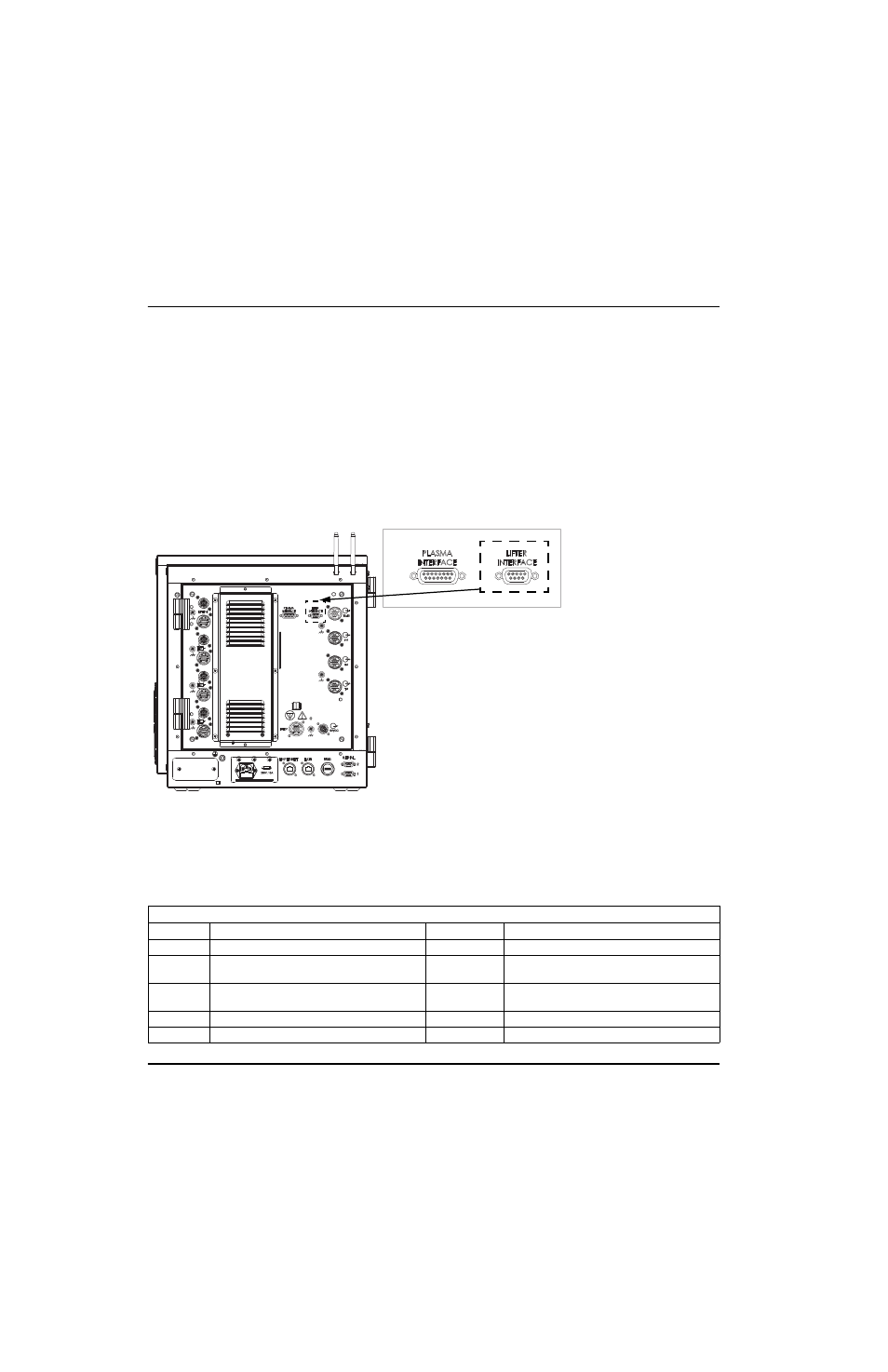

Figure 48 Interface lève-torche pour le Sensor Ti
Note : Les entrées du contacteur de fin de course supérieure, du contacteur de fin de course inférieure et
de l’interrupteur de décrochage sont des entrées immersion vers le champ commun.
Pour les THC qui ne sont pas fabriqués par Hypertherm, les entrées du contacteur fin de course supérieure et
inférieure sont partagées avec les entrées générales 11 et 12. Pour de plus amples renseignements, consulter
Entrées partagées à la page 72.
Tableau 20 Brochage pour interface lève-torche
Interface lève-torche
Contact Signal Contact Signal
1 + 12 V 6 Champ commun
2 Contacteur de fin de course inférieure (partagé
avec l’entrée 12) 7 Contact de buse – 12 V
3 Contacteur de fin de course supérieure (partagé
avec l’entrée 11) 8 Capteur de contact de buse
4 Interrupteur de décrochage 9 Contact de buse commun
5 Champ commun
