EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2

Installation

Connexion de l’arrêt d’urgence

Câble d’arrêt d’urgence

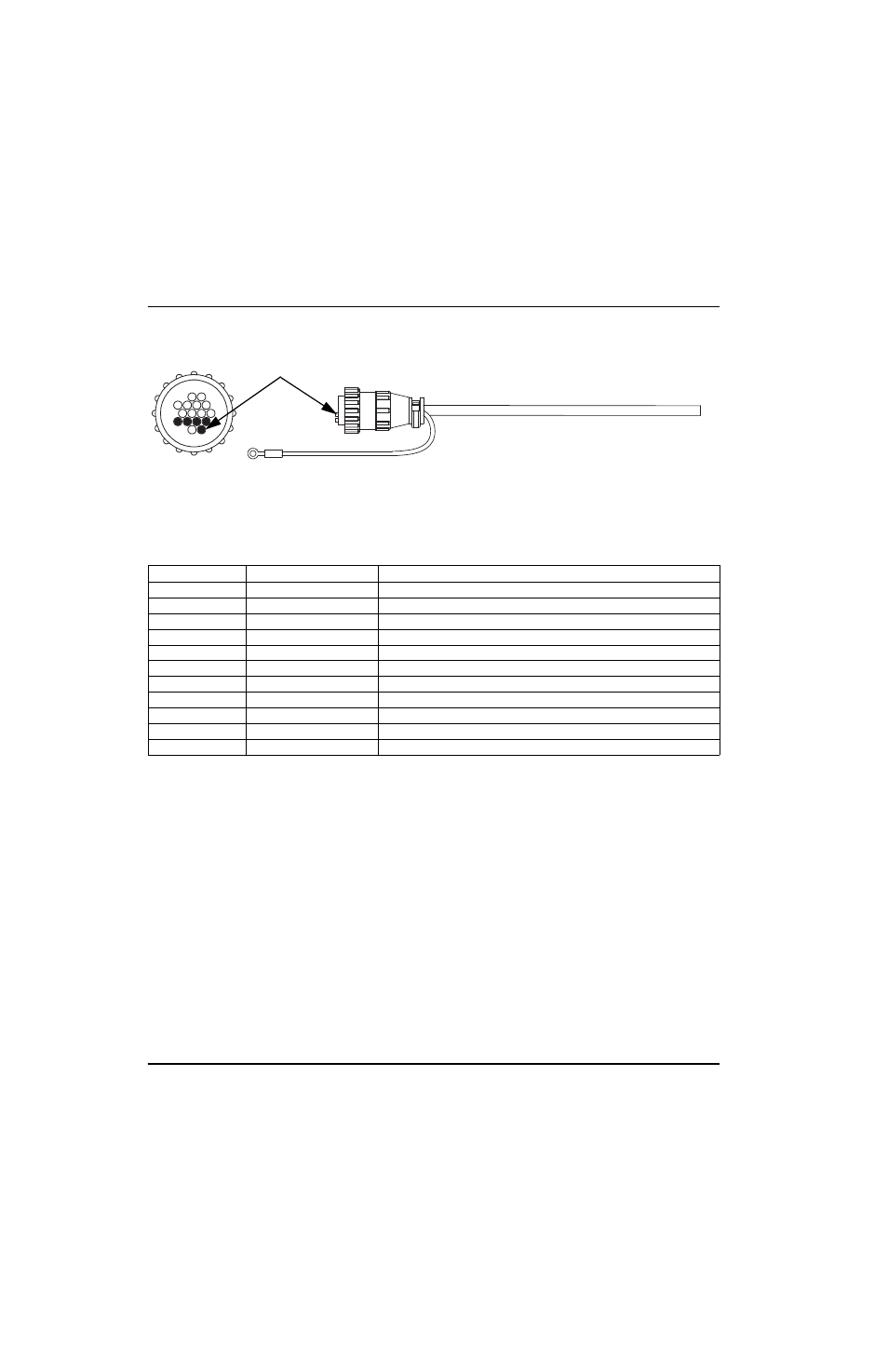

Figure 24 Câble d’arrêt d’urgence

Tableau 6 Brochage du câble d’arrêt d’urgence

Utiliser les renseignements ci-dessous pour commander des câbles d’arrêt d’urgence.

Pour fabriquer un câble sur mesure, commander le kit de connecteurs (428046).

N° contact

Couleur du fil

Signal

1

Marron

+24 V champ

2

Orange

Surveillance arrêt d’urgence 1A

3

Bleu

Surveillance arrêt d’urgence 1B

4

Violet

Surveillance arrêt d’urgence 2A

5

Gris

Surveillance arrêt d’urgence 2B

6

Blanc

Bobine de 24 V 1A

7

Vert

Bobine de 24 V 1B

8

Jaune

Bobine de 24 V 2A

9

Rouge

Bobine de 24 V 1B

10

Noir

Masse de sortie

11 – 16

Non connecté

Nº de référence

Longueur

223365

3,05 m

223366

6,08 m

223367

7,62 m

223368

10,66 m

223369

15,25 m

Clavettes dans 11 – 15

1

16

3

6
10

14
