EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2
79
Installation
Connexion plasma
Connexion plasma pour des systèmes plasma génériques
Pour connecter l’interface plasma de la EDGE Pro Ti CNC à tout système plasma qui n’est pas muni d’un diviseur
de tension compatible, brancher le câble d’interface plasma générique dans l’interface plasma de l’EDGE Pro Ti
et le connecteur D-sub à 15 contacts (P1) de l’ensemble d’interface plasma (228256) qui se trouve dans le système
plasma. Pour de plus amples renseignements sur l’ensemble d’interface plasma, son installation et son câblage, consulter
Ensemble d’interface plasma (228256) à la page 81.

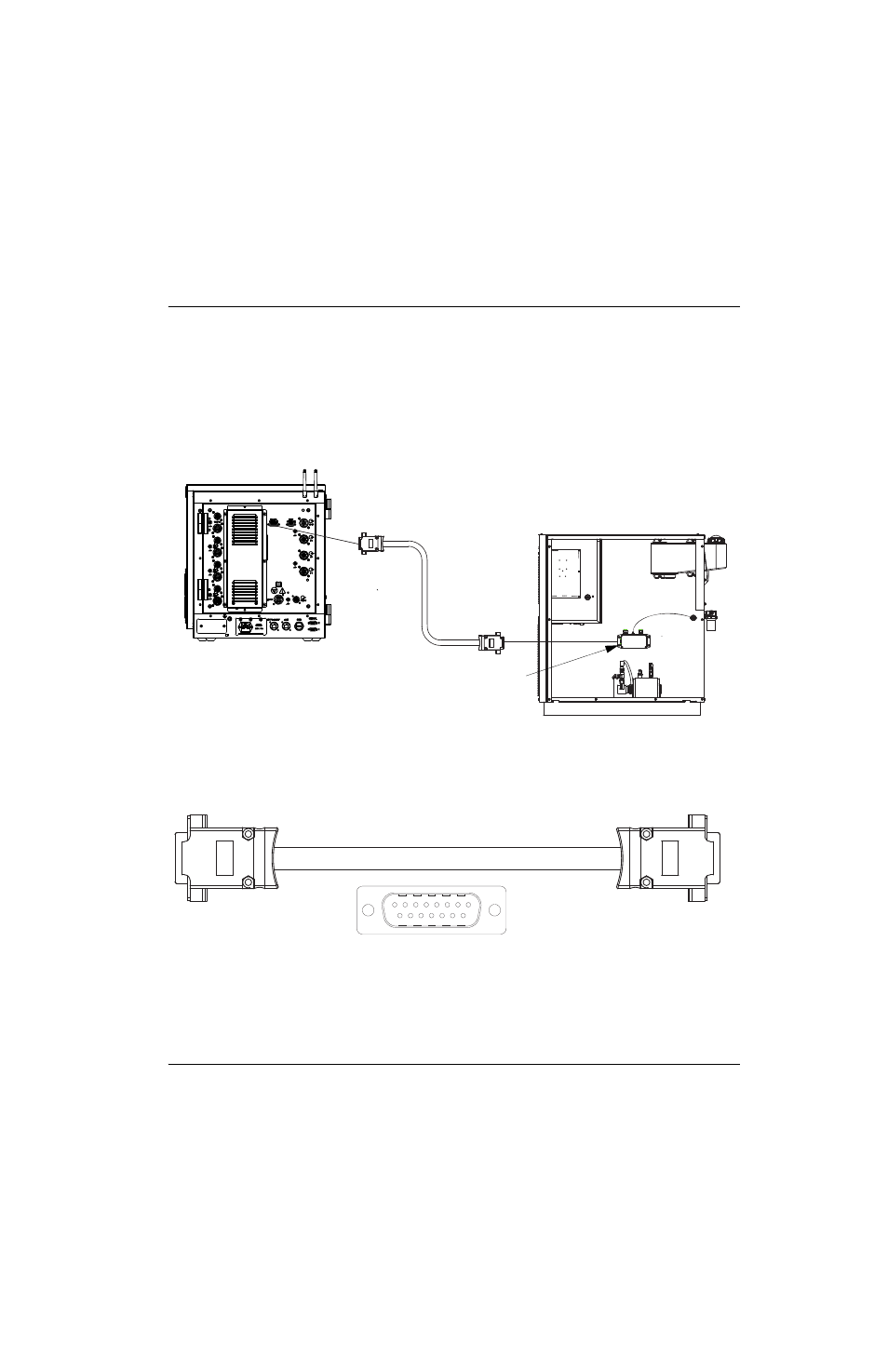

Figure 41 Câble d’interface du plasma générique vers l’ensemble d’interface du plasma (228256)
Figure 42 Câble d’interface plasma générique
Câble d’interface
plasma
Ensemble d’interface plasma
(228256)
Diamètre = 7,213 mm
Rayon de courbure = 150 mm
1
15
