46 EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2
Installation
Schémas de configuration

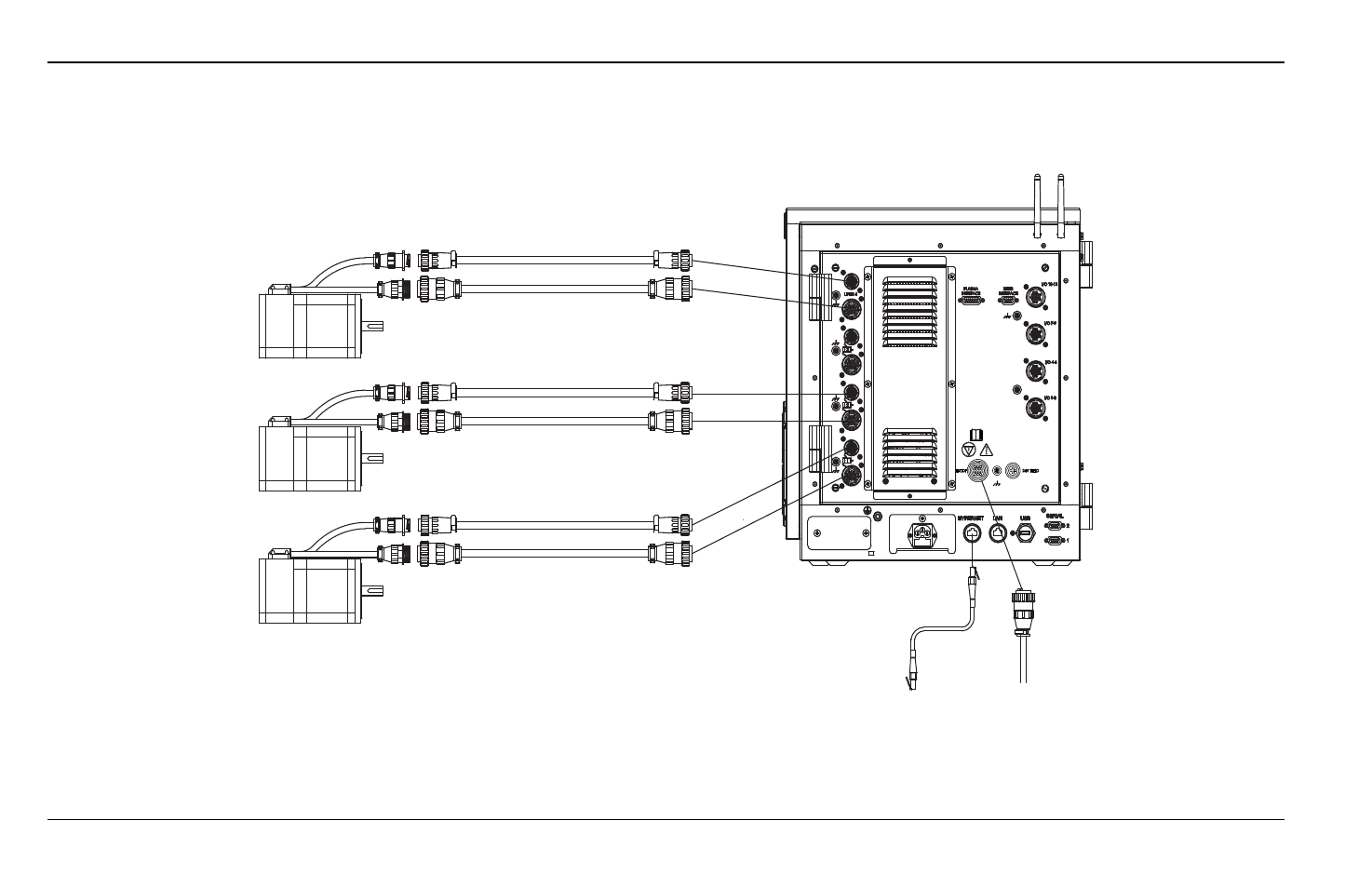

Figure 12 EDGE Pro Ti avec lève-torche ArcGlide
Câble d’encodeur
Câble d’encodeur
Câble d’encodeur
Câble de moteur
Câble de moteur
Câble de moteur
Moteur (031143)
Moteur (031143)
Moteur (031143)
EDGE Pro Ti CNC
Câble Hypernet vers ArcGlide THC. Pour de plus
amples renseignements sur l’installation, consulter le
Manuel d’instructions de l’ArcGlide THC.
Câble d’arrêt d’urgence
