Installation
Ports d’interface
Mise à la terre du châssis
Pour assurer un fonctionnement sécuritaire, la CNC doit être correctement mise à la terre, et ce, conformément aux
codes locaux et nationaux de l’électricité. Brancher un fil de 16 mm
2 entre la borne de masse située à l’arrière de la CNC
et la mise à la terre en étoile de la table de coupe, tel qu’il est illustré ci-dessous dans la Figure 16.

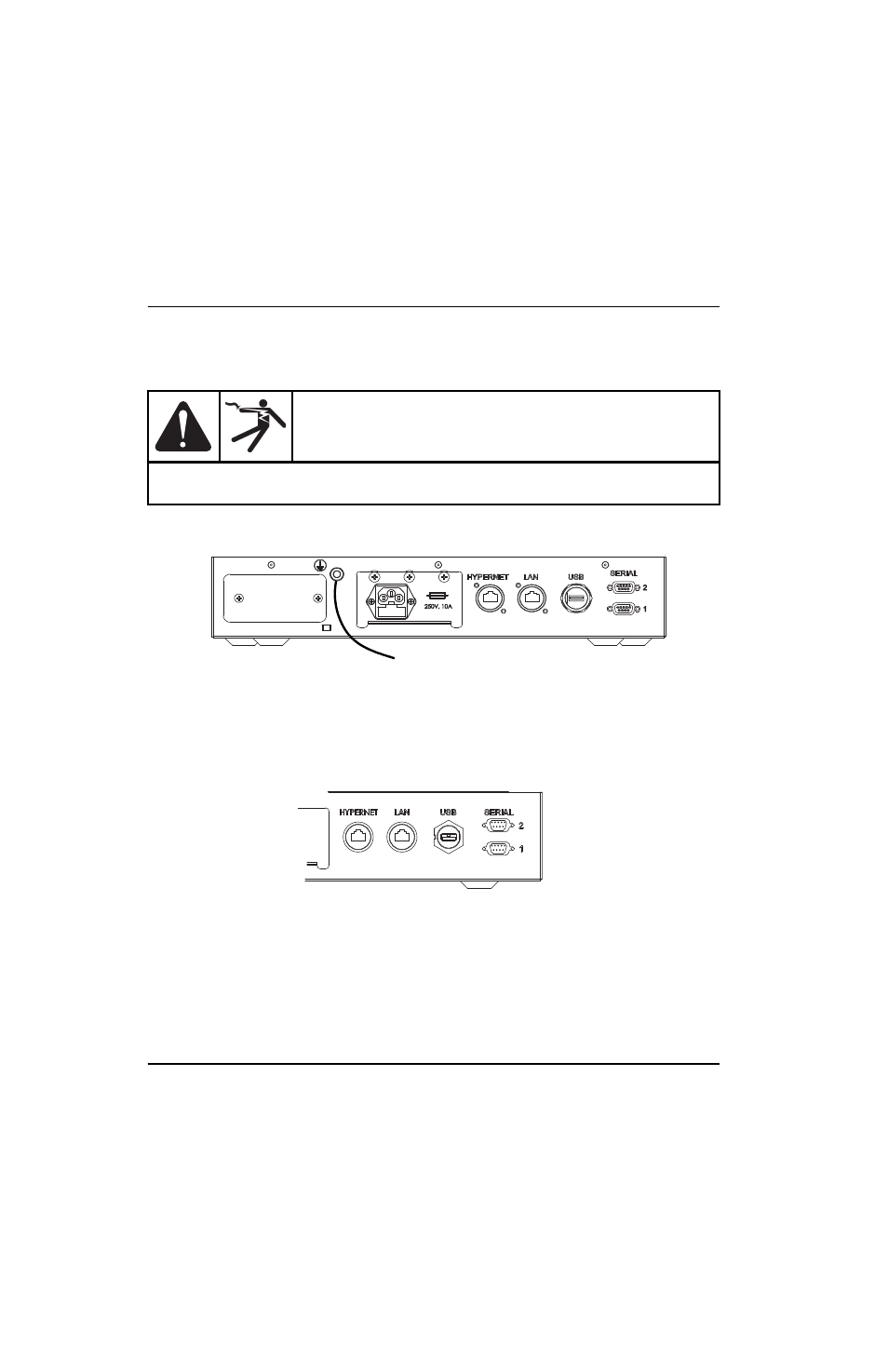

Figure 16 Câble de masse sur la CNC
Ports d’interface
La Figure 17 illustre les ports d’interface et leurs emplacements à l’arrière de la EDGE Pro Ti CNC.
Figure 17 Ports d’interface
Interface Hypernet ®
L’interface Hypernet permet de connecter l’EDGE Pro Ti à un ArcGlide THC et un système plasma par le biais
du protocole Hypernet en utilisant des câbles Ethernet blindés Cat-5e. Cette configuration doit comprendre un
commutateur Ethernet de qualité industrielle pour acheminer la communication de l’EDGE Pro Ti aux autres unités
du système. À noter que l’EDGE Pro Ti ne peut prendre en charge l’ArcGlide et le lève-torche Sensor Ti dans un même
système. Pour les longueurs de câble et les numéros de référence Hypernet, consulter
Liste des pièces EDGE Pro Ti.
AVERTISSEMENT!
UN CHOC ÉLECTRIQUE PEUT ÊTRE MORTEL
Cette connexion de mise à la terre doit être câblée pour assurer un fonctionnement sécuritaire et
fiable.
Vers la mise à la terre en étoile sur la table de coupe
