72 EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2
Installation
Connexion d’E/S
Configuration d’E/S
La circuiterie d’E/S d’EDGE Pro Ti offre des entrées par le biais de photocoupleurs et des sorties par des relais.
Des contacts pour des sorties normalement ouvertes et normalement fermées sont disponibles.
Utiliser le commutateur DIP situé sur le circuit imprimé d’E/S du relais (141278) pour configurer les E/S.

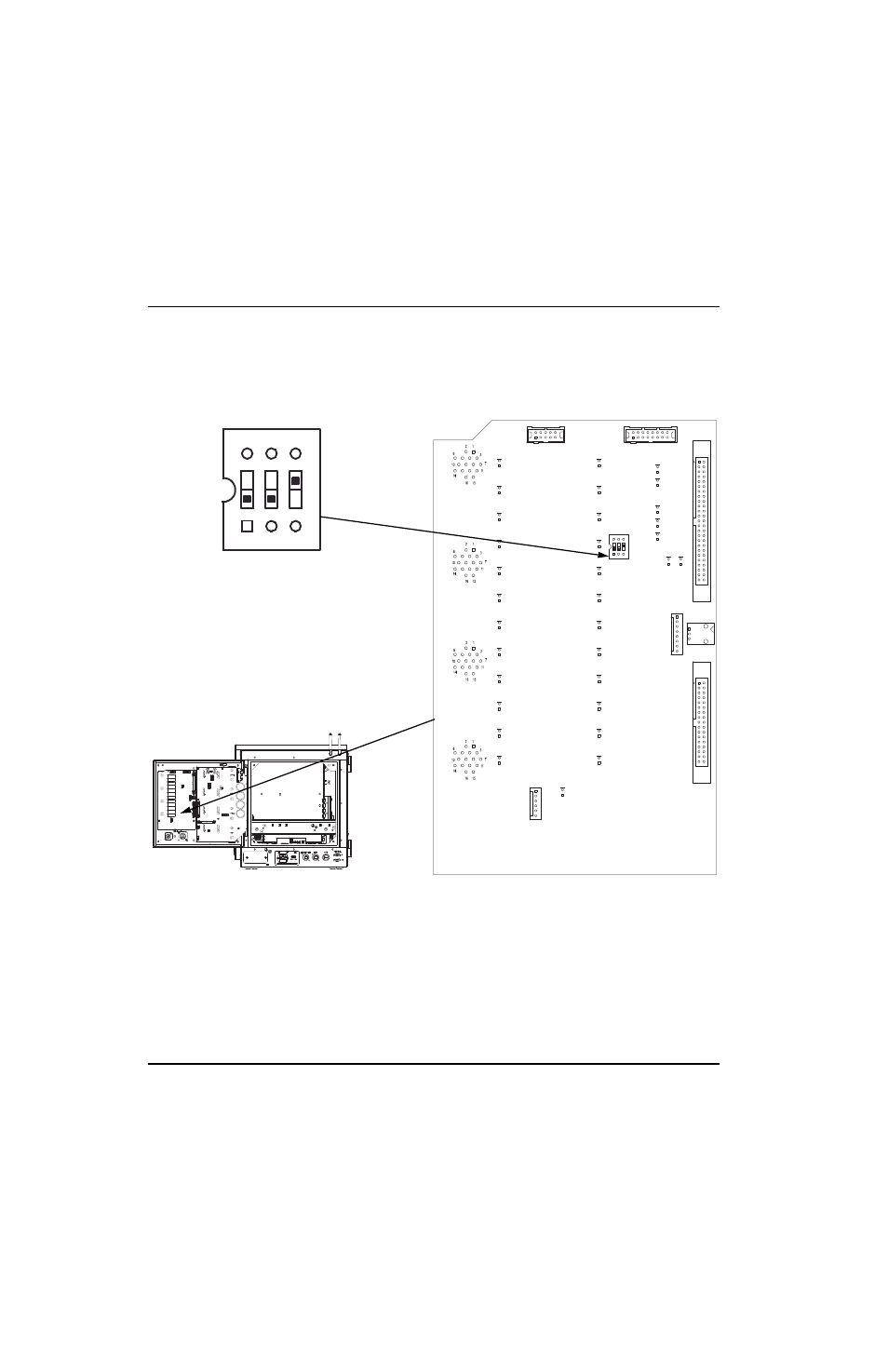

Figure 35 Commutateur DIP pour configuration d’E/S
Entrées partagées
Les entrées générales 11 et 12 sont partagées avec les entrées de contacteur de fin de course. Toutefois, le lève-torche
Sensor Ti ne fonctionnant pas avec des contacteurs de fin de course, les positions 1 et 2 doivent demeurer sur Arrêt (par
défaut). Dans ce cas, les entrées 11 et 12 sont disponibles sur le connecteur CPC d’interface E/S pour usage général.
Dans le cas de l’utilisation d’un lève-torche personnalisé avec des contacteurs de fin de course inférieure et supérieure,
régler les positions 1 et 2 sur Marche, puis sélectionner le mode d’entrée alimenté (position 3 sur Arrêt). Ce réglage a
pour effet de modifier toutes les E/S à usage général en entrées alimentées. Raccorder les contacteurs de fin de course
au connecteur DB-9 de l’interface lève-torche.
1
ARRÊT
2 3
Réglages par défaut sur le commutateur DIP
MARCHE
1 2 3
MARCHE
Utiliser le
contacteur de
fin de course
inférieure Contacteur fin
de course
supérieure Entrées à contact
sec (par défaut)
Arrêt
E/S 12
(par défaut) E/S 11
(par défaut) Entrées alimentées
