EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2 59
Installation
Connexion de moteur
Connexion de moteur
Brancher les câbles du moteur dans le connecteur du moteur de l’axe 4 et le connecteur du moteur sur le Sensor Ti
et dans les connecteurs de moteur des axes 1, 2 et 3, situés à l’arrière de l’EDGE Pro Ti, et le connecteur de moteur sur
les moteurs d’axes restants (031143). Pour de plus amples renseignements sur les câbles de moteur, consulter
Câble
du moteur à la page 63.

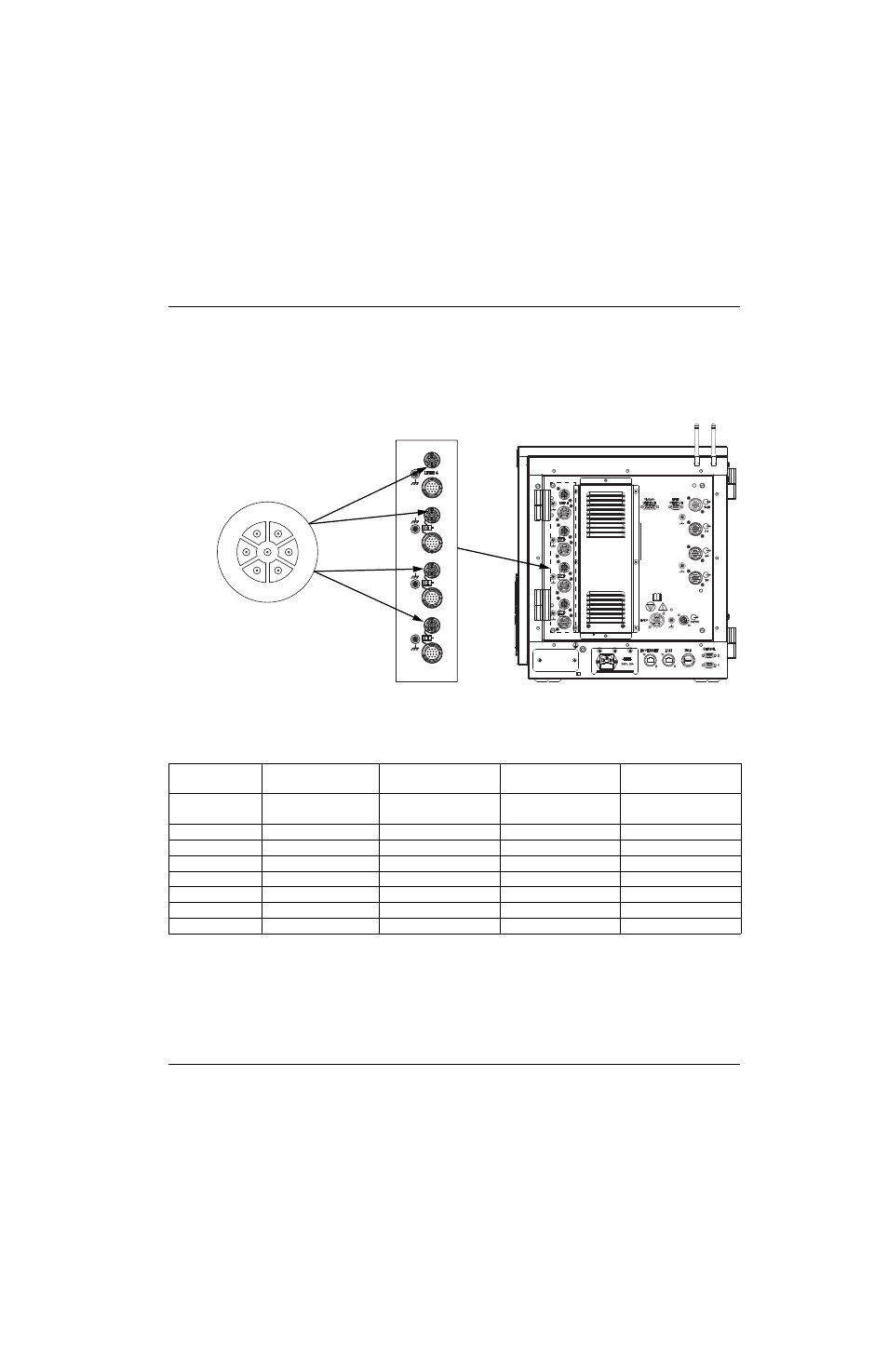

Figure 25 Interfaces moteur Ti
Tableau 7 Brochage pour interfaces moteur
N° contact Axe 4 – lève-torche
Axe 3 (Portique de
découpe double)
Axe 2 (Y ou X) Axe 1 (X ou Y)
Connecteurs
de moteur
J16 J15 J14 J13
1 Moteur/frein A Moteur/frein A Moteur/frein A Moteur/frein A
2 Moteur/frein B Moteur/frein B Moteur/frein B Moteur/frein B
3 Moteur/frein C Moteur/frein C Moteur/frein C Moteur/frein C
4 Frein + (24 V c.c.) Frein + (contact sec) Frein + (contact sec) Frein + (contact sec)
5 Frein – (commun) Frein – (contact sec) Frein – (contact sec) Frein – (contact sec)
6 Blindage Blindage Blindage Blindage
7 Blindage Blindage Blindage Blindage
Axe 1
1 2
5 3
7 6
Axe 2
Axe 3
Axe 4 –
lève-torche
Connecteur de moteur
